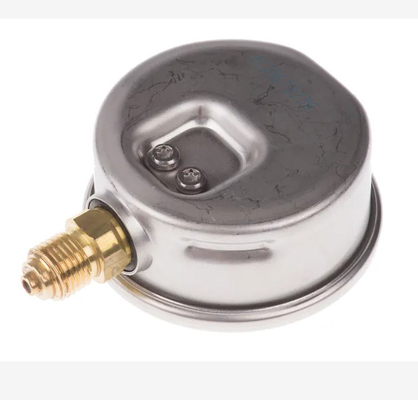

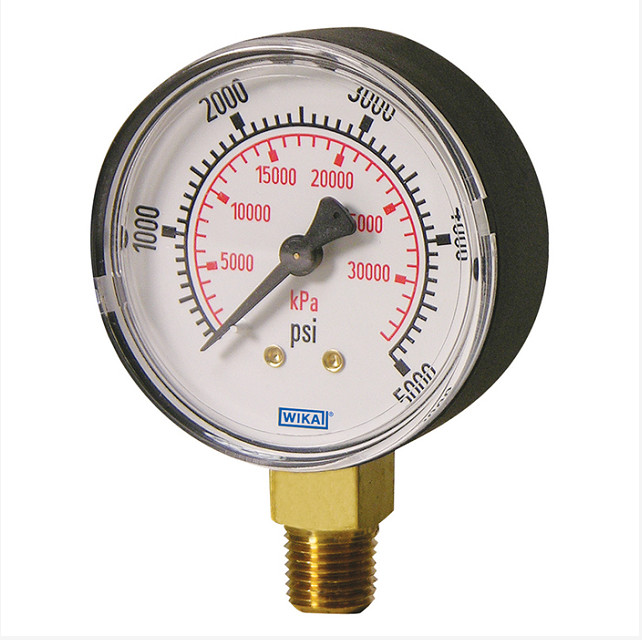

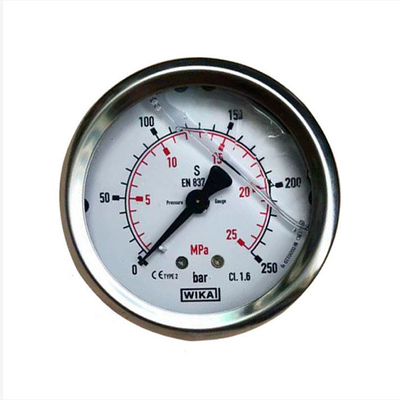

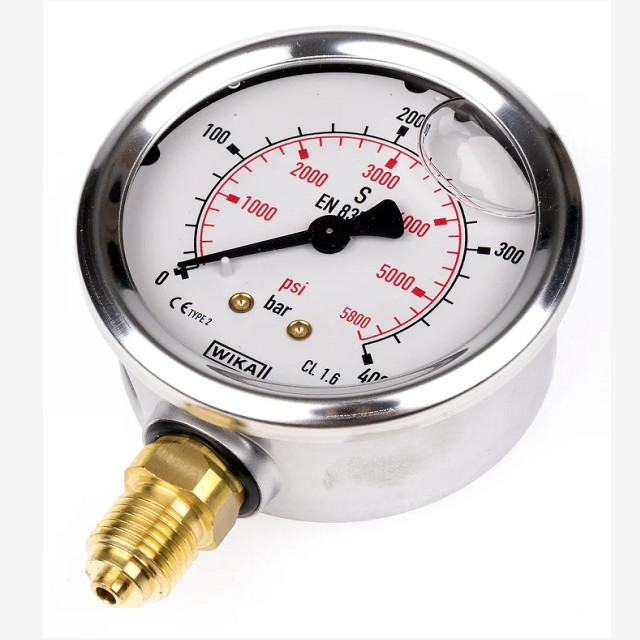

ข้อต่อทองเหลือง เกจวัดแรงดัน Wika 100มม. หน้าปัด 0 ถึง 60 บาร์ EN837-1
ชื่อผลิตภัณฑ์ | วิก้าเกจวัดแรงดัน | ชื่อแบรนด์ | Wika |
---|---|---|---|
หมายเลขรุ่น | EN837-1 | การสนับสนุนที่กำหนดเอง | OEM, ODM |
ขนาดที่กำหนด | 100mm | ช่วงมาตราส่วน | 0 ... 1 ถึง 0 ... 60 บาร์ |
แสงสูง | ข้อต่อทองเหลือง เกจ์วัดแรงดัน Wika,เกจวัดแรงดัน Wika หน้าปัด 100 มม.,ข้อต่อทองเหลือง เกจวัดแรงดัน 60 บาร์ |
เกจวัดแรงดันสแตนเลส Wika พร้อมข้อต่อทองเหลือง เกจวัดแรงดันคุณภาพสูง
แอปพลิเคชั่น
■ สำหรับสื่อที่ก้าวร้าว ร้อน กัดกร่อน เป็นอันตรายต่อสิ่งแวดล้อมหรือเป็นพิษ
■ อุตสาหกรรมเคมีและปิโตรเคมี
■ อุตสาหกรรมกระบวนการ
ข้อมูลจำเพาะ
เวอร์ชั่น | เกจวัดแรงดันพร้อมท่อ Bourdon ตามมาตรฐาน EN 837-1 ขันเกลียวเข้ากับไดอะแฟรม |
ขนาดที่กำหนด (NS) | 100 |
ระดับความแม่นยำ | 1.0 |
ช่วงมาตราส่วน |
0 ... 1 ถึง 0 ... 60 บาร์ [0 ... 15 ถึง 0 ... 800 psi] หรือสุญญากาศเทียบเท่าอื่น ๆ หรือแรงดันรวมและช่วงสุญญากาศ |
ขีดจำกัดความดัน |
คงที่: ค่าเต็มสเกล ผันผวน: 0.9 x ค่าเต็มสเกล เวลาสั้น: 1.3 x ค่าเต็มสเกล |
ช่วงอุณหภูมิที่อนุญาต ปานกลาง แอมเบียนท์ พื้นที่จัดเก็บ |
-10 ... 150 °C [14 ... 302 °F] 10 ... 40 °C [50 ... 104 °F] 10 ... 60 °C [50 ... 140 °F] |
การป้องกันน้ำเข้า | IP65 ตาม IEC/EN 60529 |
วัสดุ เปียก ไม่เปียก |
ไดอะแฟรม: สแตนเลส CrNi-Stahl 1.4435 [316L] หรือ Hastelloy C276 ซีลไดอะแฟรม: CrNi-Stahl 1.4435 [316L] หรือ Hastelloy C276 หน้าปัด, ตัวชี้: อลูมิเนียม ตัวเรือน: สแตนเลส 1.4301 [304] ซีลไดอะแฟรม, องค์ประกอบแรงดัน: สแตนเลส หน้าต่าง: กระจกนิรภัยลามิเนต |
ระดับความสะอาดของชิ้นส่วนที่เปียกชื้น | ปราศจากน้ำมันและไขมันตามมาตรฐาน ASTM G93-03 ระดับ F และ ISO 15001 (< 1,000 มก./ม²) |
คุณสมบัติพิเศษ
■ ประมวลผลการเชื่อมต่อด้วยเธรดสำหรับการเชื่อมต่อแบบเธรดโดยตรง
■ รุ่นที่มีไดอะแฟรมภายใน
■ ชิ้นส่วนซีลไดอะแฟรมถูกขันเข้าด้วยกัน
■ แอปพลิเคชันสากล
คำอธิบาย
ระบบซีลไดอะแฟรมใช้เพื่อป้องกันเครื่องมือวัดแรงดันจากสารที่มีฤทธิ์กัดกร่อน กาว ตกผลึก กัดกร่อน หนืดสูง เป็นอันตรายต่อสิ่งแวดล้อมหรือเป็นพิษไดอะแฟรมทำจากสแตนเลสช่วยแยกออกจากตัวกลางแรงดันจะถูกส่งต่อไปยังเครื่องมือวัดผ่านระบบเติมของเหลวซึ่งอยู่ภายในระบบซีลไดอะแฟรมด้วยการออกแบบ DSS10M จึงสามารถนำไปใช้ได้ทั่วไปสามารถเปลี่ยนส่วนล่างของตัวเครื่องได้ (เช่น เมื่อเปลี่ยนการเชื่อมต่อของกระบวนการ) โดยไม่ต้องทำการปรับเปลี่ยนระบบซีลไดอะแฟรม การติดตั้งซีลไดอะแฟรมเข้ากับเครื่องมือวัดทำได้โดยการติดตั้งโดยตรงตามมาตรฐานDSS10M เหมาะอย่างยิ่งสำหรับสื่อที่ก้าวร้าวหรือร้อนแรงเครื่องมือนี้มุ่งเน้นไปที่การใช้งานในอุตสาหกรรมกระบวนการผลิตเป็นหลัก
เกจวัดความดันหมายถึงเครื่องมือที่ใช้องค์ประกอบยืดหยุ่นเป็นองค์ประกอบที่ละเอียดอ่อนในการวัดและระบุความดันที่สูงขึ้น
กว่าความดันบรรยากาศเป็นที่นิยมอย่างมาก และครอบคลุมกระบวนการทางอุตสาหกรรมและสาขาการวิจัยทางวิทยาศาสตร์เกือบทั้งหมด
สามารถมองเห็นได้ทุกที่ในด้านเครือข่ายท่อความร้อน ระบบส่งน้ำมันและก๊าซ ระบบจ่ายน้ำและก๊าซ ยานพาหนะ
ซ่อมแซมและบำรุงรักษาโรงงานและร้านค้าโดยเฉพาะในกระบวนการควบคุมกระบวนการทางอุตสาหกรรมและการวัดทางเทคนิค
เนื่องจากองค์ประกอบที่ไวต่อความยืดหยุ่นของเกจวัดแรงดันทางกลมีลักษณะของความแข็งแรงเชิงกลสูงและ
การผลิตที่สะดวก เกจวัดความดันเชิงกลใช้กันอย่างแพร่หลายมากขึ้น
