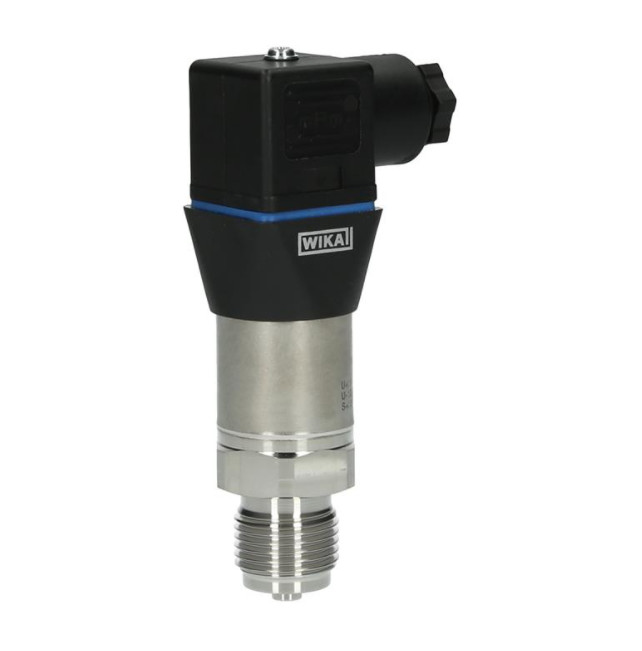

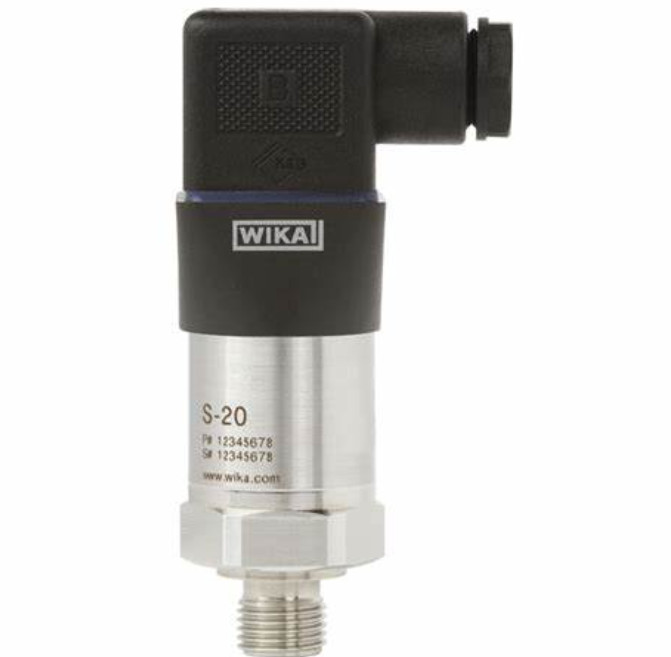

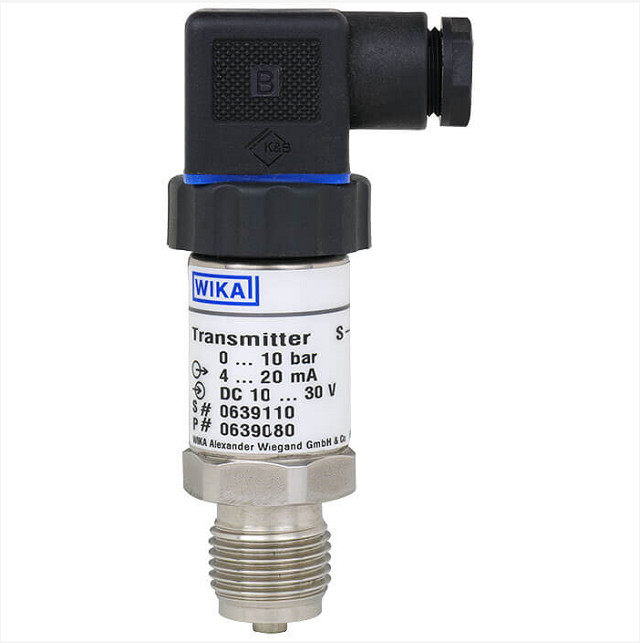

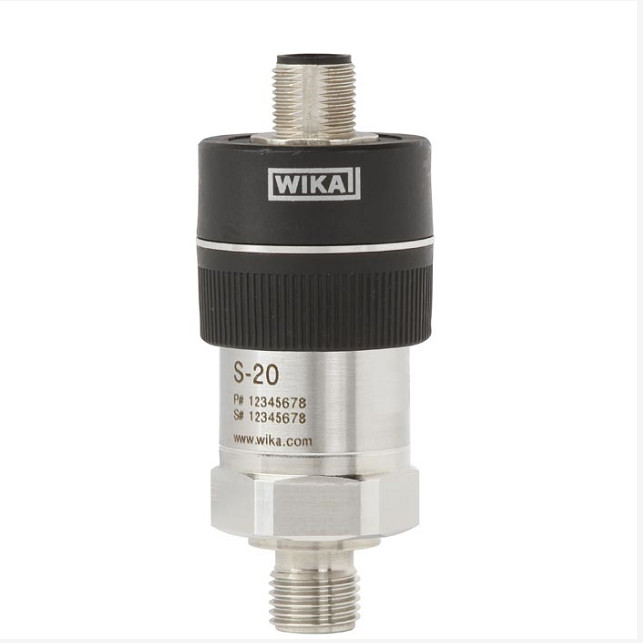

เซ็นเซอร์ความดันเครื่องส่งสัญญาณความดัน WIKA S-20 คุณภาพสูงสำหรับงานอุตสาหกรรมทั่วไป

รายละเอียดสินค้า

ตัวแปลงแรงดัน S-20 สำหรับงานอุตสาหกรรมทั่วไปเป็นโซลูชั่นที่เหมาะสมที่สุดสำหรับผู้ใช้ที่ต้องการการวัดสูงด้วยความแม่นยำสูง เครื่องทรานสมิตเตอร์ไม่เพียงแต่ทนทานเท่านั้น แต่ยังมีให้เลือกหลากหลายรุ่นเพื่อตอบสนองความต้องการของการใช้งานที่หลากหลาย

จำหน่ายเครื่องส่งรุ่น S-20 จาก..0.04 MP..ช่วงการวัดต่างๆ 60 MPa รองรับหน่วยแรงดันทั่วไปทั้งหมดเครื่องส่งสัญญาณนี้รองรับสัญญาณเอาท์พุตอุตสาหกรรมมาตรฐานทั้งหมด และมาพร้อมกับตัวเชื่อมต่อกระบวนการระหว่างประเทศและอินเทอร์เฟซทางไฟฟ้าต่างๆ ให้ผู้ใช้เลือกจากช่วงการวัดต่างๆนอกจากนี้ เครื่องส่งสัญญาณรุ่นยังมีตัวเลือกต่างๆ เช่น ระดับความแม่นยำที่แตกต่างกัน ช่วงอุณหภูมิที่ขยาย และการกำหนดพินแบบกำหนดเอง

เครื่องส่งสัญญาณแรงดัน S-20 คือการออกแบบที่ทนทานและมีคุณภาพดีเยี่ยม ซึ่งช่วยให้ทำงานได้แม้ในสภาพแวดล้อมที่เลวร้ายที่สุดเครื่องส่งสัญญาณประเภทนี้สามารถตอบสนองความต้องการของทุกการใช้งาน ไม่ว่าจะเป็นสภาวะอุณหภูมิต่ำภายนอกอาคาร สภาพแวดล้อมการสั่นสะเทือนและการสั่นสะเทือนที่รุนแรงจากการผลิตทางกล หรือสารกัดกร่อนของอุตสาหกรรมเคมี

แอปพลิเคชั่น

• การใช้งานในอุตสาหกรรมที่สำคัญ
• ความต้องการใช้งานในการวิจัยและพัฒนา
• สภาพแวดล้อมที่รุนแรงในอุตสาหกรรมกระบวนการผลิต

สเปค

คุณสมบัติพิเศษ

• ช่วงการวัดตั้งแต่ 0 ... 0.4 ถึง 0 ... 1,600 bar
• ความไม่เชิงเส้นสูงถึง 0.125 % ของสแปน
• สัญญาณเอาท์พุตต่างๆ เช่น 4 ... 20 mA, DC 0 ... 10 V, DC 1 ... 5 V และอื่นๆ
• ขั้วต่อไฟฟ้ามาตรฐานตลาด เช่น DIN 175301-803 A ขั้วต่อเชิงมุม
• การเชื่อมต่อกระบวนการระหว่างประเทศทั่วไป

ขีดจำกัดแรงดันเกิน

ขีดจำกัดแรงดันเกินจะขึ้นอยู่กับองค์ประกอบเซ็นเซอร์ที่ใช้ขึ้นอยู่กับการเชื่อมต่อกระบวนการที่เลือกและการปิดผนึก อาจมีข้อจำกัดด้านความปลอดภัยจากแรงดันเกินขีดจำกัดแรงดันเกินที่สูงขึ้นจะส่งผลให้เกิดข้อผิดพลาดของอุณหภูมิที่สูงขึ้น

ความสัมพันธ์กับตำแหน่งการติดตั้ง

สำหรับช่วงการวัด < 1 บาร์ (15 psi) จะใช้ค่าออฟเซ็ตศูนย์เพิ่มเติมสูงสุด 0.15%

ไม่สามารถทำซ้ำได้

≤ ±0.1 % ของช่วง

ฮิสเทรีซิสอุณหภูมิ

0.1 % ของช่วงที่ > 80 °C (176 °F)

ดริฟท์ระยะยาว (ตาม IEC 61298-2)

■ ≤ ±0.1 % ของช่วง

■ ≤ ±0.2 % ของช่วง (ด้วยช่วงการวัดพิเศษและช่วงการวัด < 1 bar (15 psi))

ข้อผิดพลาดของอุณหภูมิ (สำหรับอุณหภูมิสอบเทียบ 15 ... 25 °C (59 ... 77°F))

สำหรับช่วงการวัด < 1 บาร์ (15 psi) ช่วงการวัดพิเศษและเครื่องมือที่มีขีดจำกัดแรงดันเกินที่เพิ่มขึ้น ความคลาดเคลื่อนของอุณหภูมิตามลำดับจะเพิ่มขึ้น 0.5 % ของช่วง

ตำแหน่งการติดตั้ง: ปรับเทียบในตำแหน่งการติดตั้งแนวตั้งโดยให้ข้อต่อแรงดันคว่ำลง
