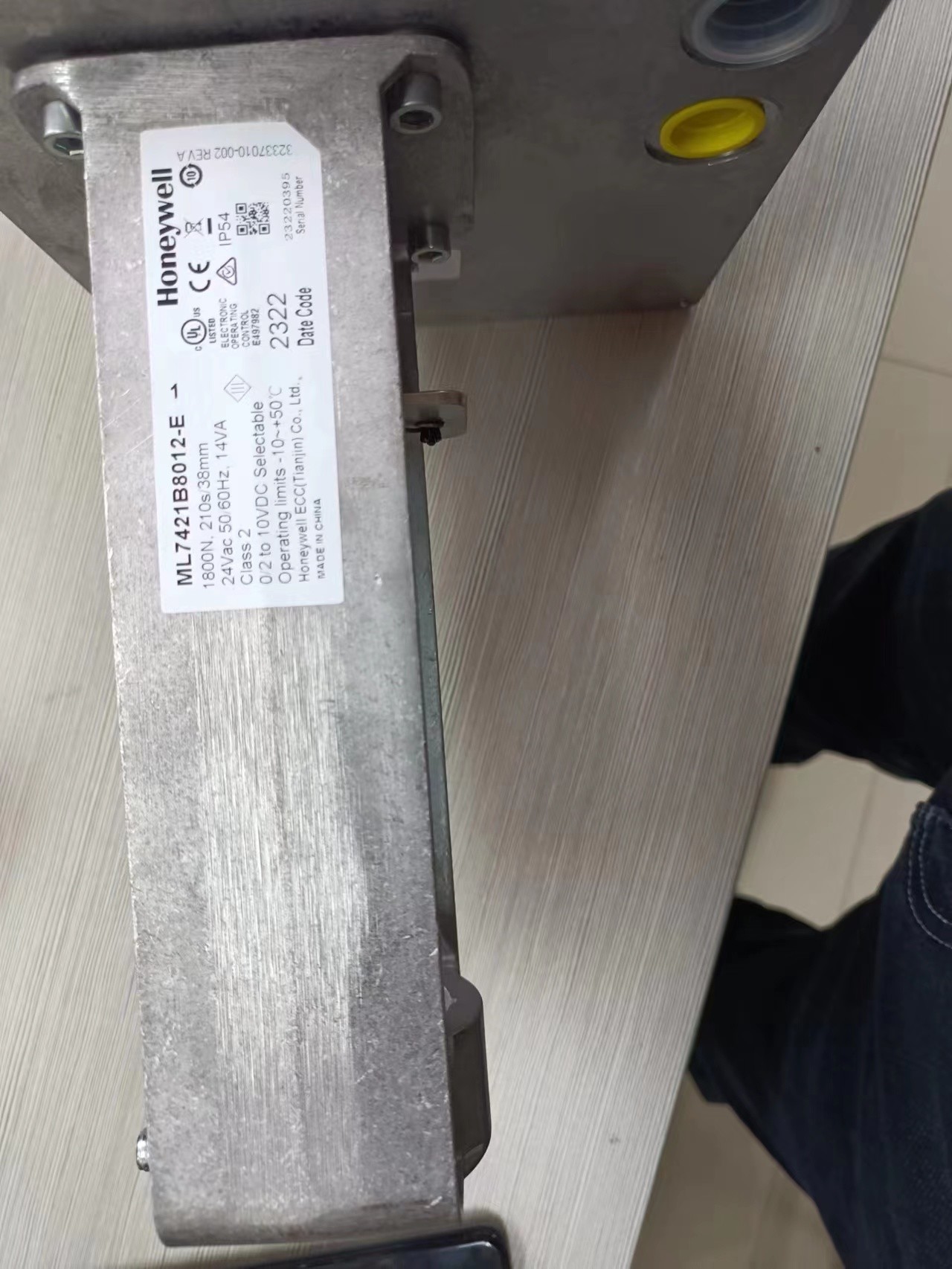

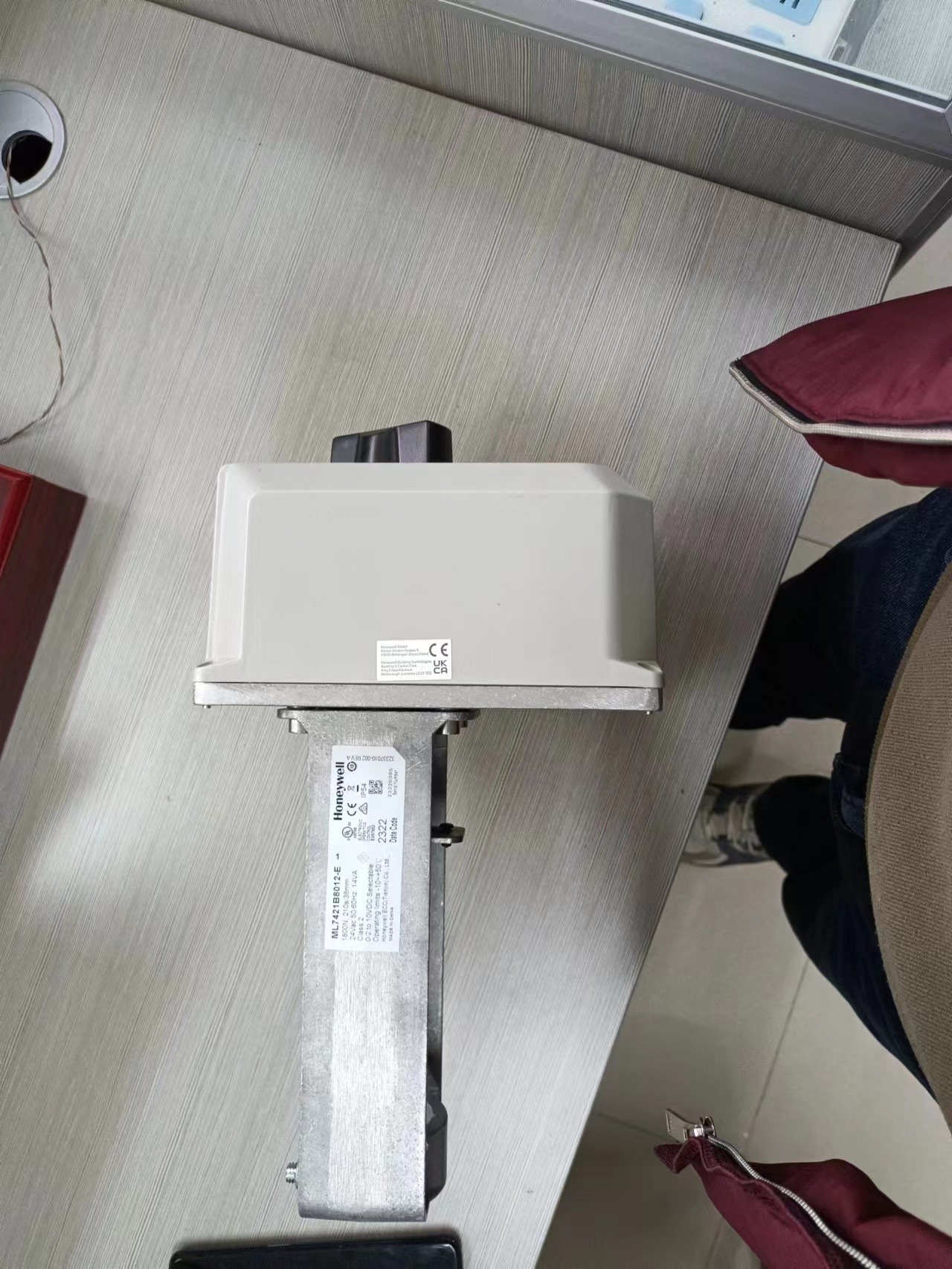

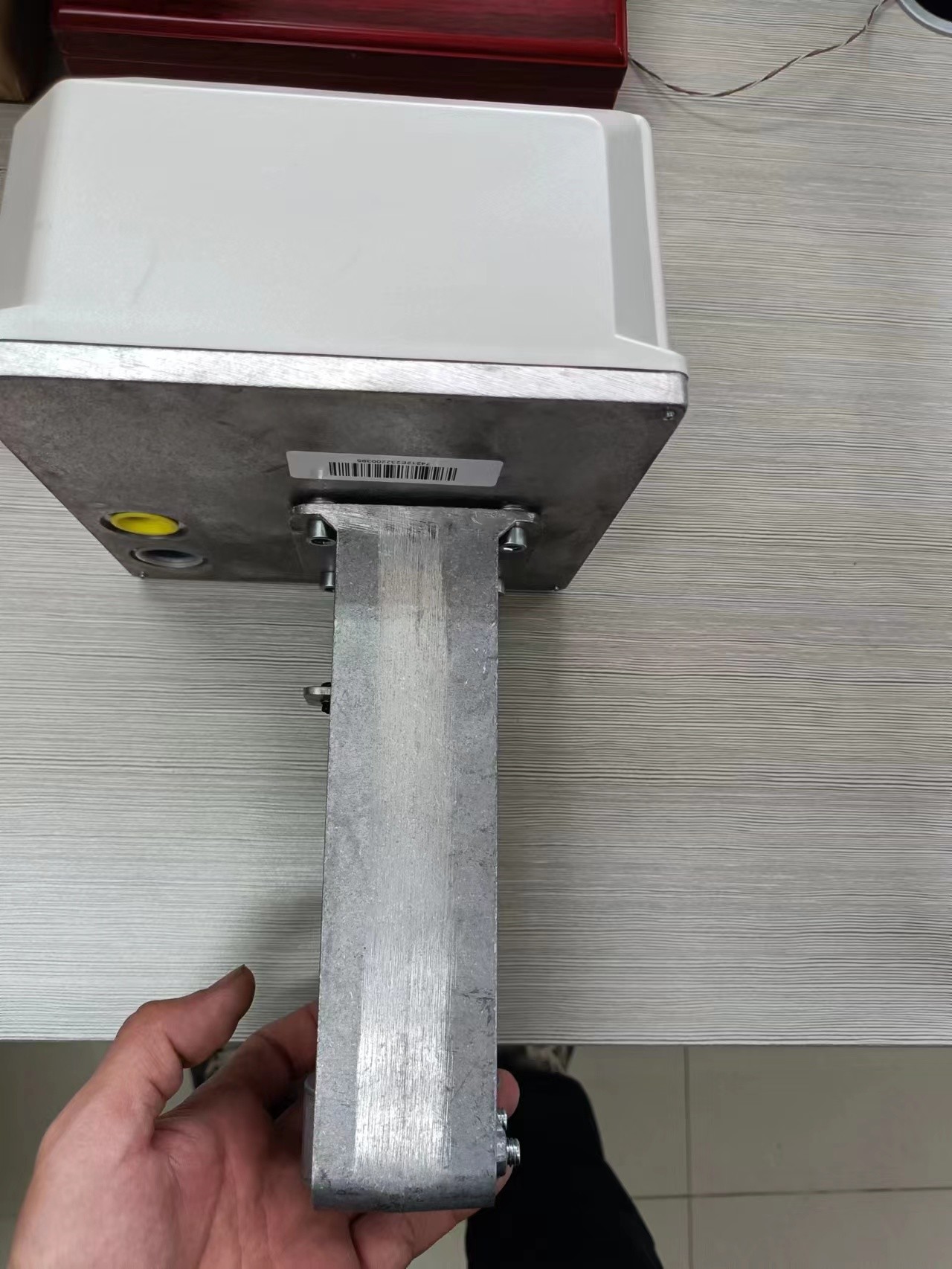

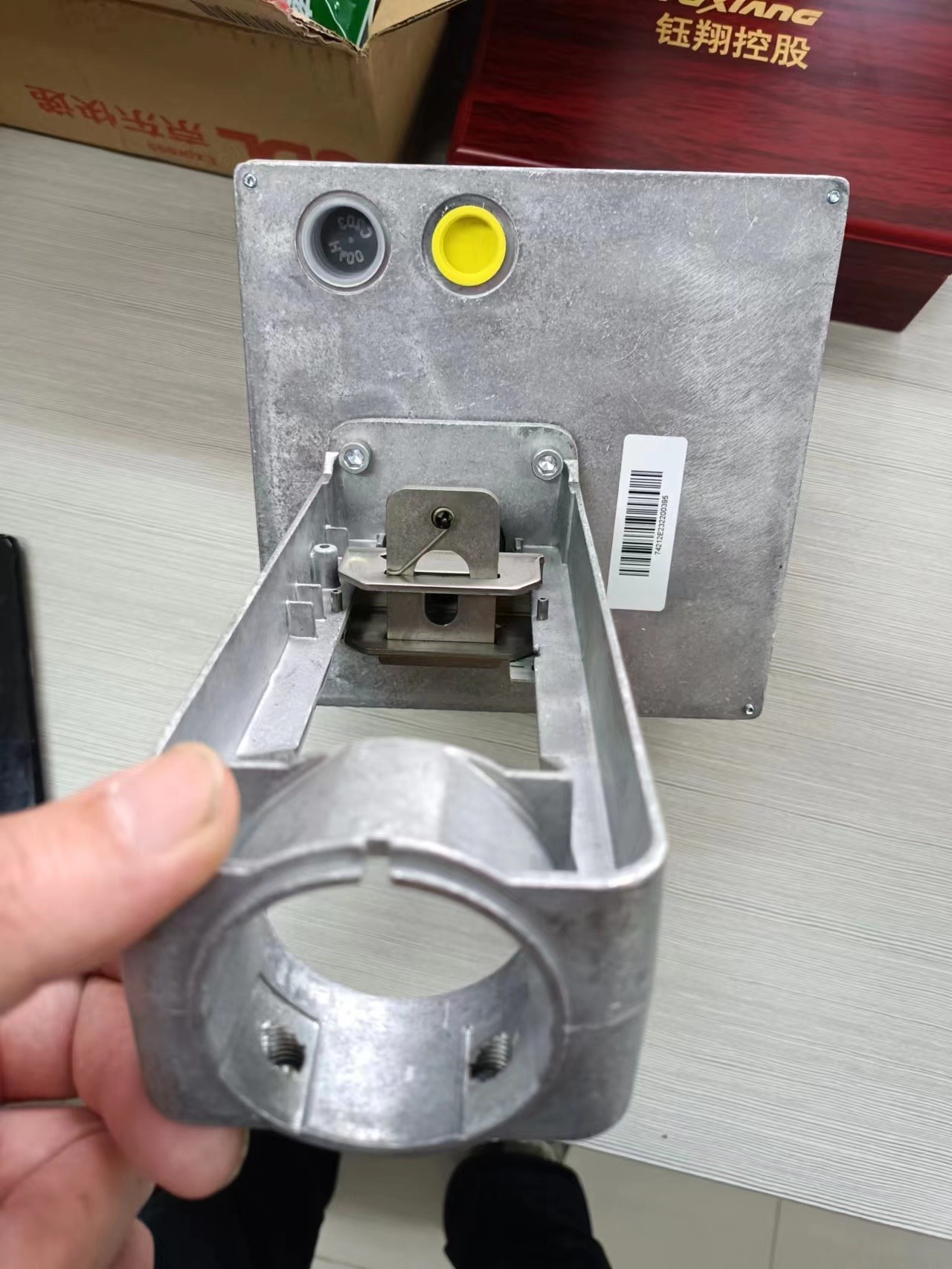

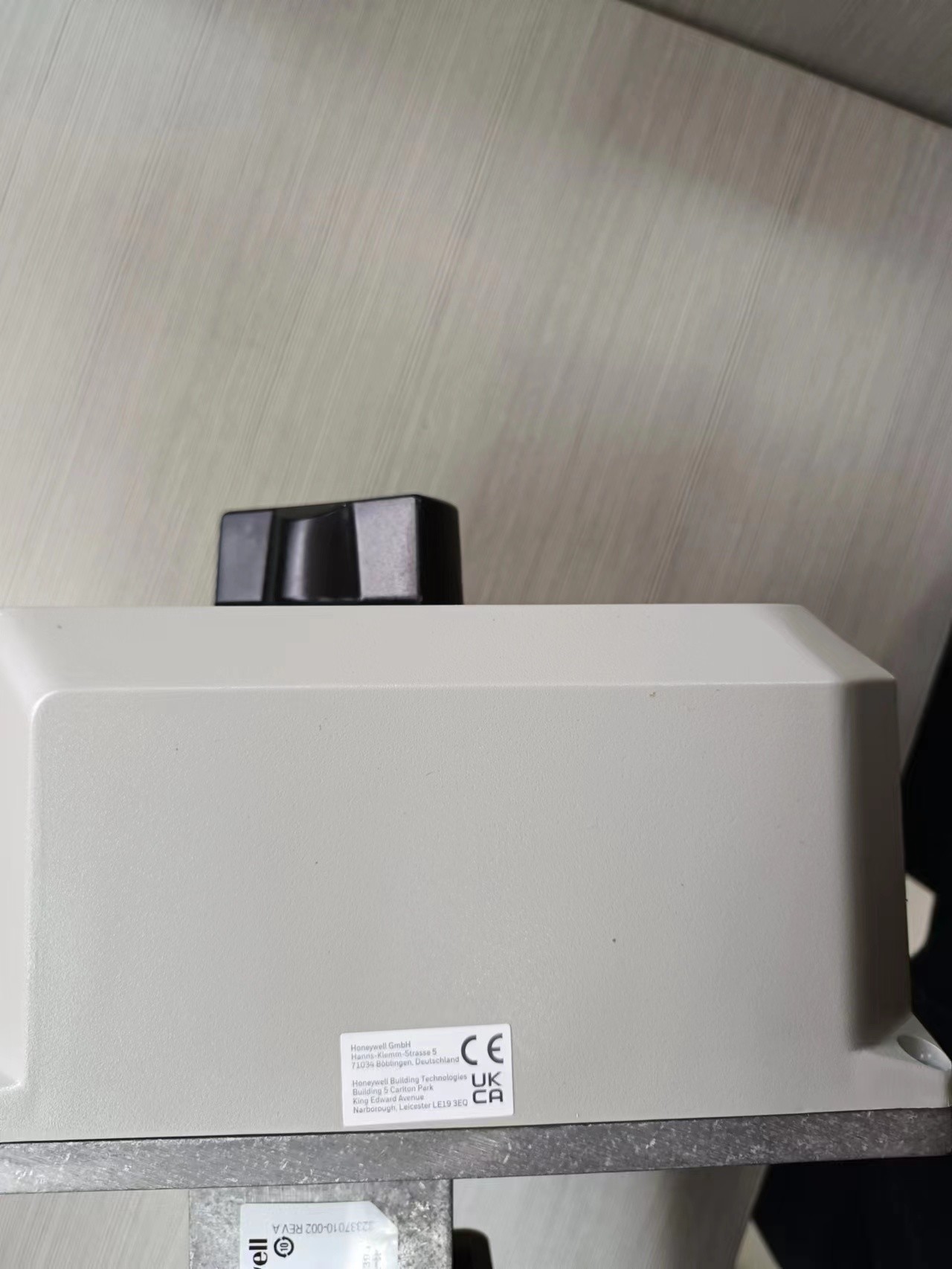

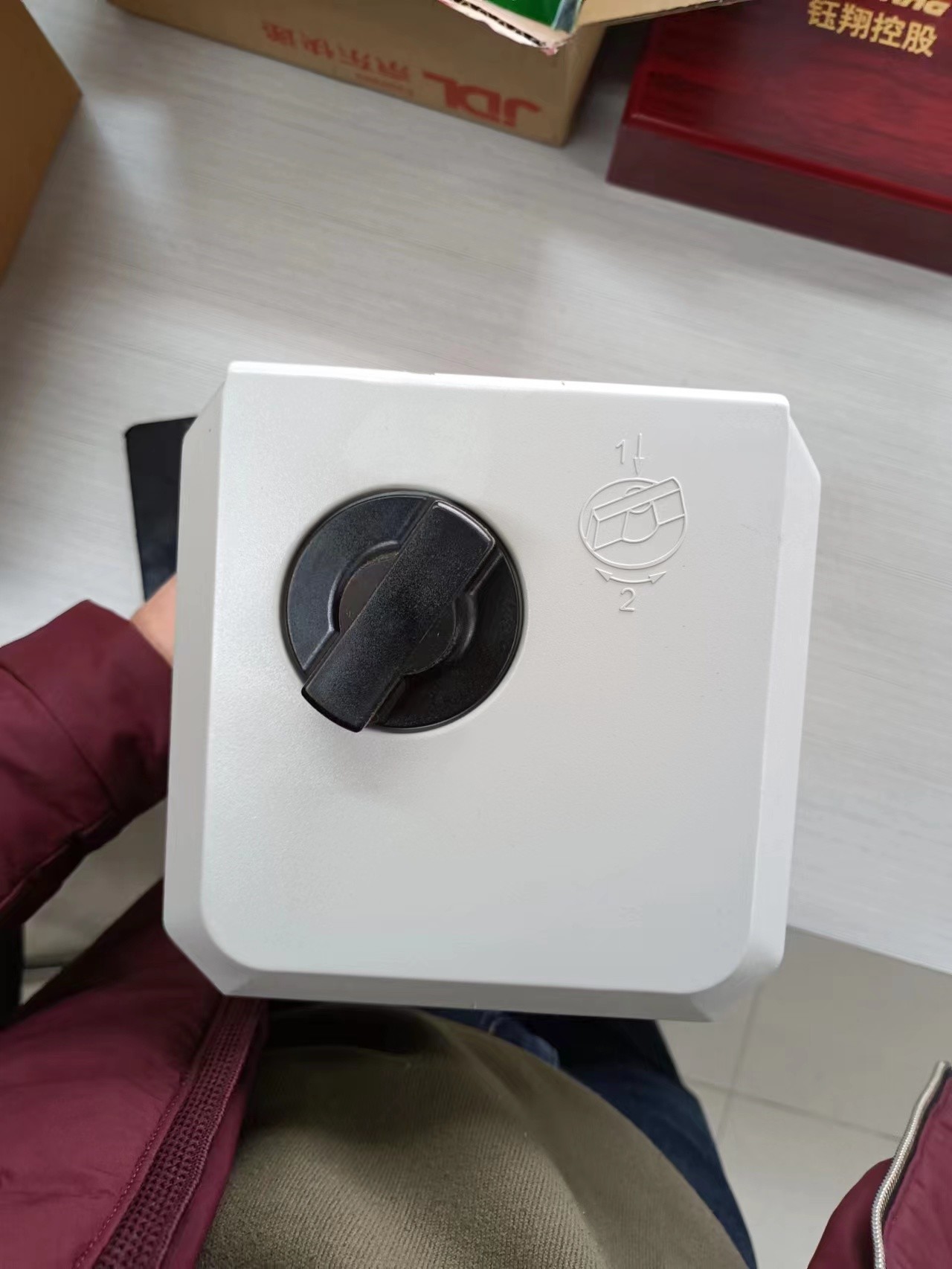

Honeywell ML7421B8012-E เครื่องดําเนินวาล์วสายไฟฟ้าในคลัง

สัญญาณออก Feedback (F) สัญญาณออกแบบแอนาล็อก (2 ถึง 10 Vdc) ที่แสดงตําแหน่งของกระดูกตัวขับเคลื่อนจริงมีให้บริการที่เทอร์มินอล Fสามารถใช้ในการแสดงตําแหน่งต้นจากระยะไกล. เมื่อกระดานการดําเนินการขยายออกไปอย่างเต็มที่สัญญาณออกคือ 10 Vdc การออกของสัญญาณไม่เปลี่ยนแปลงเมื่อการกระทําของตัวดําเนินการถูกย้อนกลับโดยใช้ W3 หรือ W4ที่ตั้งอยู่ในตําแหน่ง mA, ดูทิศทางการกระทํา การยกเลิกตัวขับเคลื่อน ตําแหน่งการยกเลิกสัญญาณออกของตัวแปลงสามารถใช้ในการป้องกันการแข็งหรือการใช้งานที่คล้ายกันปรับสัญญาณการควบคุม. เพื่อปฏิบัติหน้าที่นี้, เชื่อมต่อ 24 Vac ทั่วไป (หรือ T2) ไปยังใด ๆ ของปลาย O1 หรือ O2 การเชื่อมต่อกับปลาย O1 เต็มขั้นตอนยืดกว้าง stem actuatorการเชื่อมต่อกับ O2 เต็มที่ถอนกระดูก actuatorสัญญาณการควบคุมถูกละเลยเมื่อสัญญาณ override ถูกนําไปใช้กับเทอร์มินอล O1 หรือ O2. การ override นี้สามารถบรรลุได้ด้วยสวิตช์หรือรี, ดู Fig. 9.การเชื่อมต่อสําหรับการควบคุมสัญญาณการขับเคลื่อนตัวขับเคลื่อนไปยังตําแหน่งที่กําหนด.การตรวจสอบ ML7421 เครื่องดําเนินวาล์วเส้นไฟฟ้าสามารถตรวจสอบได้โดยตรงหรือใช้เครื่องควบคุม 1.ตรวจสอบตําแหน่งของวาล์วและแน่ใจว่า 24 Vac ถูกใช้กับตัวขับเคลื่อน. 3.ใช้สัญญาณควบคุมกับสายนําที่เหมาะสมเพื่อเคลื่อนคลุมในทิศทางที่ต้องการ. 4.ถ้าตัวขับเคลื่อนไม่เคลื่อน, มั่นใจว่าตัวขับเคลื่อนติดตั้งอย่างถูกต้อง.หากเครื่องขับเคลื่อนติดตั้งถูกต้องและไม่ทํางาน, เปลี่ยนตัวขับเคลื่อน. การตรวจสอบการควบคุมการตรวจสอบโดยตรง 1. ปรับจุดตั้งค่าของตัวควบคุมเพื่อเรียกการเปิดหรือปิดวาล์ว. สังเกตตัวขับเคลื่อน. 2.มันควรจะเริ่มเปิด. 3.ถ้าวาล์วยังคงปิด, ย้ายปริมาณการตั้งค่าไปยังการตั้งค่าเปิด 4.ถ้าวาล์วไม่เคลื่อนย้าย, ตรวจสอบสําหรับ 24 Vac ในแรงเข้าของตัวขับเคลื่อน.หาก 24 Vac มีอยู่ และเครื่องขับเคลื่อนไม่ทํางาน, กลับสายนําของตัวควบคุมเพื่อกําหนดว่าอุปกรณ์มีสายไฟผิดปกติ 6. หากสายไฟถูกต้อง, 24 Vac มีอยู่บนปลายไฟฟ้าเข้า, และ
