ตารางข้อมูลการสั่งซื้อที่ 1: Actuator Models and Accessories Product Code Number Description M9108-GGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback M9108-GGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches and 0 to 10 VDC feedback M9108-HGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback and adjustable zero and span M9108-HGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches, 0 ถึง 10 วีดีซีการตอบสนอง, และปรับค่าศูนย์และสเปน DMPR-KR003* Sleeve Pin Kit สําหรับ Johnson Controls กลมดัมเปอร์ที่มีขนาด 5/16 นิ้ว (8 mm) diameter shaft DMPR-KC003* Blade Pin Extension without Bracket for Johnson Controls D-1300 direct-mount applications DMPR-KC254 Inside Frame Mounting Kit for Johnson Controls dampers that require the actuator within the airstream M9000-103 14 VA Transformer, 120/24 VAC, 60 Hz, ประเภท 2 M9000-104 เครื่องแปลง 14 VA, 230/24 VAC, 60 Hz Class 2 M9000-150 Damper Mount Linkage Kit for remote inside duct mounting an M9108 actuator to a three-blade or larger damper (not intended for a Johnson Controls damper) M9000-151 Base Mount Linkage Kit for remote inside duct mounting M9000-153 Crank Arm Kit for remote mounting M9000-154 1 in. ชุดการเชื่อมลูกแจ็คชัฟท์สําหรับการติดตั้งบน 1 นิ้ว diameter damper shaft M9000-155 Manual Handle for positioning a damper or valve when power is removed from an M9108 actuator M9000-160 Replacement anti-rotation bracket for M9108 actuators M9000-200 Commissioning Tool provides a control signal to drive on/off, เครื่องดําเนินการลอย, สัดส่วน, หรือการต่อต้าน M9000-300 กล่องป้องกันอากาศป้องกัน M9108 เครื่องดําเนินการในภายนอกการใช้งานอัดอัด

คําอธิบาย ซีรี่ย์ M91xx ประกอบด้วยรุ่น M9108, M9116, M9124, และ M9132.เครื่องขับเคลื่อน M91xx สามารถใช้ได้ด้วยการเปิด /ปิดเครื่องกํากับแบบสองทิศนี้ไม่ต้องการการเชื่อมโยงอัดความหนาว และสามารถติดตั้งได้ง่ายบนอัดความหนาวที่มีแกนกลมถึง 3/4 นิ้ว(20 มม) กว้างหรือแกนสี่เหลี่ยมถึง 5/8 นิ้ว. (16 มม) สามารถติดตั้งโดยตรงหรือไกลต่ออัดลม หรือติดตั้งต่อแวลล์โดยใช้หนึ่งใน M9000-5xx Valve Linkage Kits. รุ่น M91xx ตัวเดียวสามารถส่งมอบแรงหมุนได้ถึง 280 lb·in (32 N·m)สอง -AGx, -GGx, หรือ -HGx รุ่นในคู่ให้แรงปั่นสองเท่าหรือ 560 ปอนด์ใน (64 N · m) มุมหมุนสามารถปรับด้วยกลไกจาก 0 ถึง 90 องศาในขั้นตอน 5 องศาสวิทช์ช่วยอินทิกรัลมีให้เลือกเพื่อแสดงตําแหน่งปลาย-หยุดหรือดําเนินการทํางานสวิทช์ในมุมใด ๆ ภายในช่วงการหมุนที่เลือกการตอบสนองตําแหน่งมีให้ผ่านสวิทช์, พันติเมตร, หรือสัญญาณ DC 0 (((2) ถึง 10 Vคุณสมบัติ • การเชื่อมต่อโดยตรงง่ายลดเวลาติดตั้งและการใช้งานในขณะที่ปรับปรุงความน่าเชื่อถือโดยการกําจัดการเชื่อมโยงอัดอัด: 70 to 560 lb·in (8 to 64 N·m) offer the most suitable choice for the application • four control inputs meet the needs of most applications • output position feedback provides simple closed-loop control with accurate position sensing • electronic stall detection ensures higher reliability by deactivating the actuator motor when a stall condition is detected • master/slave operation allows synchronized control for two actuators • stacked for tandem applications • zero and span adjustment (-HGx models) allows sequential operation of dampers from a single input signal of DC 0(2) to 10 V, DC 0 (((4) ถึง 20 V หรือ DC 0 (((4) ถึง 20 mA and field adjustments • NPT threaded housing provides easy connection for electrical fittings • manual gear release simplifies damper/valve setup and commissioning Applications M91xx actuators are designed to position air dampers and valves in HVAC systemsการใช้งานประกอบด้วย: การตั้งตําแหน่งอากาศกลับหรืออัดลมออก, การควบคุมหน้าและอัดลมเลี่ยง, การตั้งตําแหน่งใบสําหรับแฟนปรับปรับปรับปริมาณการตั้งตําแหน่งของวาล์วกระพริบ VF4000 และ VF5000 ซีรีส์, และการตั้งตําแหน่งของวาล์วลูกกลอง VG1000 Series และวาล์วโลก VG7000 Series เมื่อใช้กับ M9000-5xx Series Valve Linkagesสองรุ่นต่อไปนี้ให้จํานวนสองเท่าของแรงหมุนการทํางานของหน่วยเดียวเมื่อติดตั้งพร้อมกัน: M9116-GGx หรือ -HGx, M9124-AGx, -GGx หรือ -HGx, และ M9132-AGx หรือ -GGx ดูข้อมูลของผู้ผลิตเพื่อขนาดที่เหมาะสมของอัดอัด, วาล์วและ/หรือตัวขับเคลื่อนเช่น เครื่องขับเคลื่อน M9206 และ M9216 ซีรีย์, แนะนําให้ใช้กับเครื่องปรับอากาศภายนอกในสภาพภูมิอากาศเย็น. เครื่องปรับอากาศ M91xx compact เหล่านี้ใช้มอเตอร์ DC กับวงจรการตรวจจับการหยุดที่ทํางานตลอดทั้งช็อต-HGx, และ -JGx รุ่นใช้เทคนิคการกรองเสียงบนสัญญาณควบคุมเพื่อกําจัดการปรับตําแหน่งเนื่องจากเสียงสาย. การหมุนถูกจํากัดด้วยกลไกถึง 93 ° โดยการหยุดปลายอินทิกรัลตําแหน่งของตัวขับเคลื่อนแสดงด้วยภาพจาก 0 ถึง 90 ° บนฝา. หมุนต่อต้านบราคเก็ตป้องกันการเคลื่อนไหวด้านข้างของตัวขับเคลื่อน การกดการปล่อยเกียร์ที่ติดสปริงบนฝาปิดตัวขับเคลื่อนจะตัดเกียร์สําหรับการตั้งตําแหน่งใหม่ของคัพเลอร์ด้วยมือดู M9108, M9116, M9124, M9132 ซีรีย์ อิเล็กทรริก แอคจูเอเตอร์ที่ไม่มีสปริง (LIT-2681058)คําแนะนําการติดตั้ง เครื่องขับเคลื่อนไฟฟ้าที่ไม่มีสปริง (ส่วนที่ 1). 34-636-399) สําหรับข้อมูลการใช้งานของผลิตภัณฑ์ที่สําคัญ ข้อมูลการซ่อม หากเครื่องปั่นไฟฟ้า M9108, M9116, M9124, หรือ M9132 Series ไม่ทํางานตามรายละเอียดเปลี่ยนหน่วยสําหรับเครื่องขับเคลื่อนสํารอง ติดต่อตัวแทน Johnson Controls ที่ใกล้ที่สุด

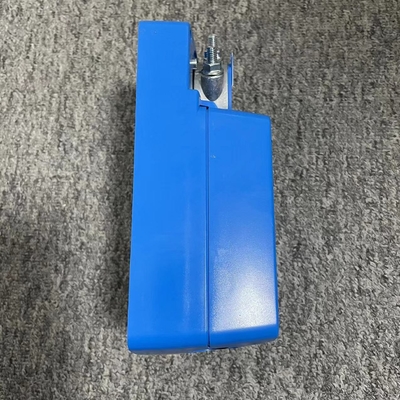

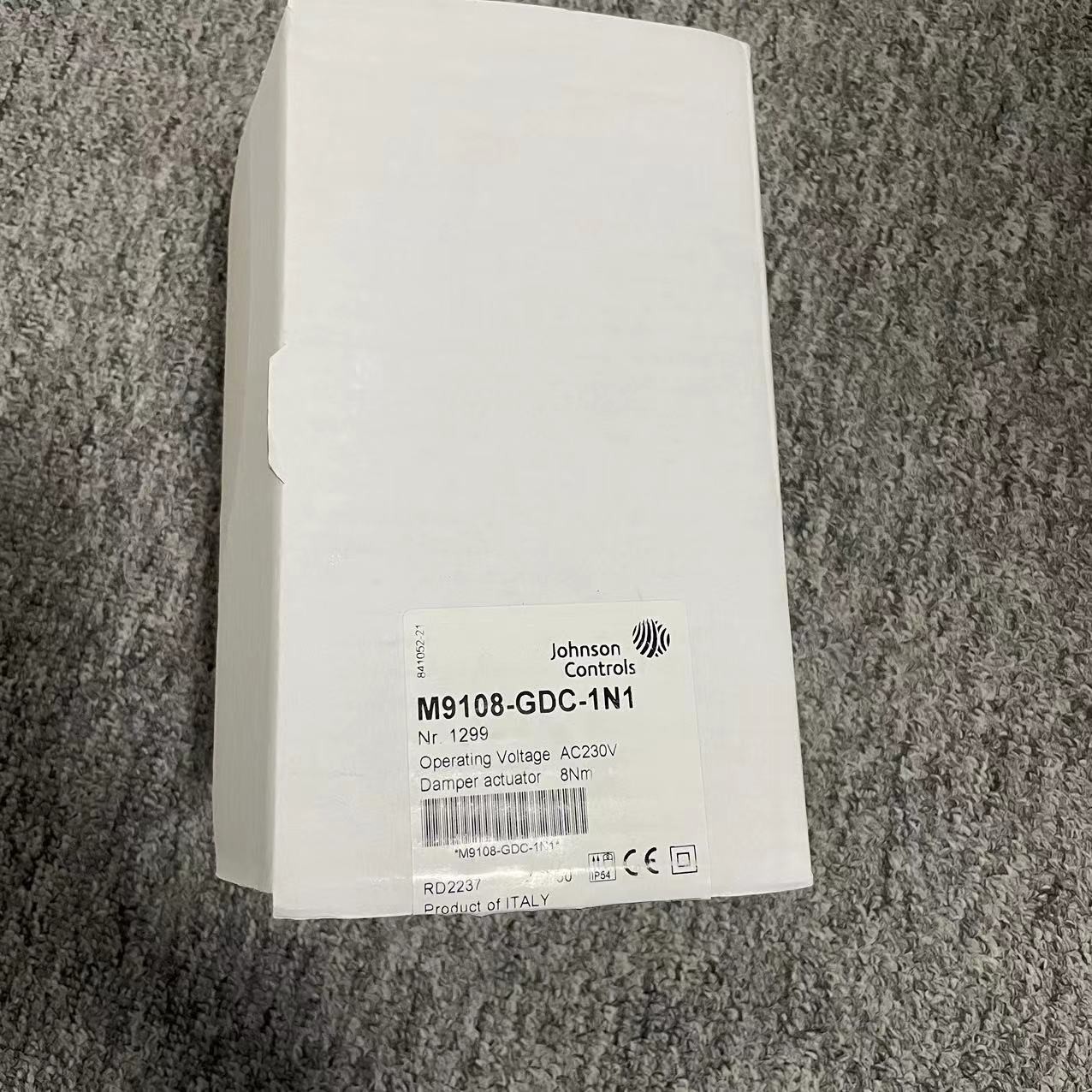

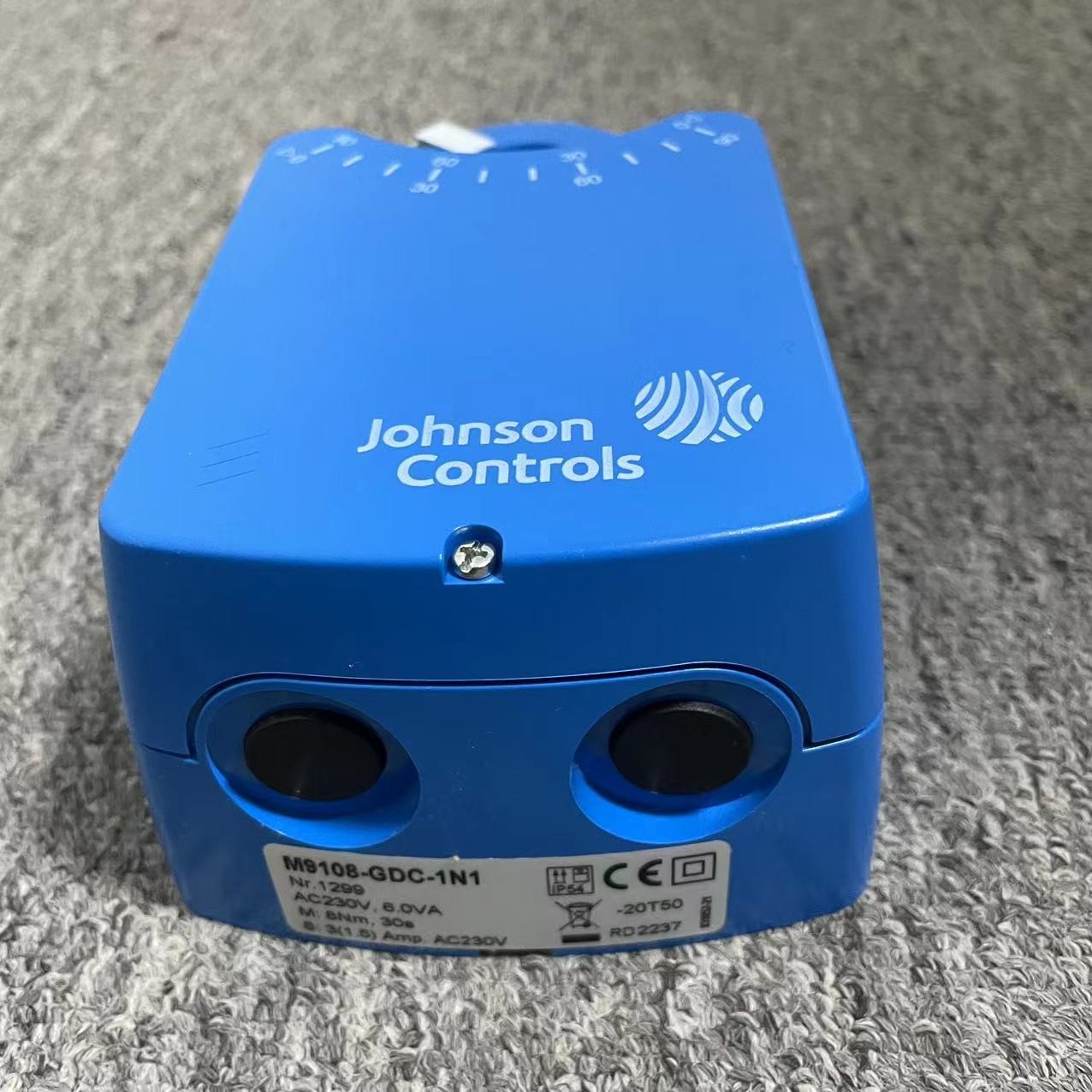

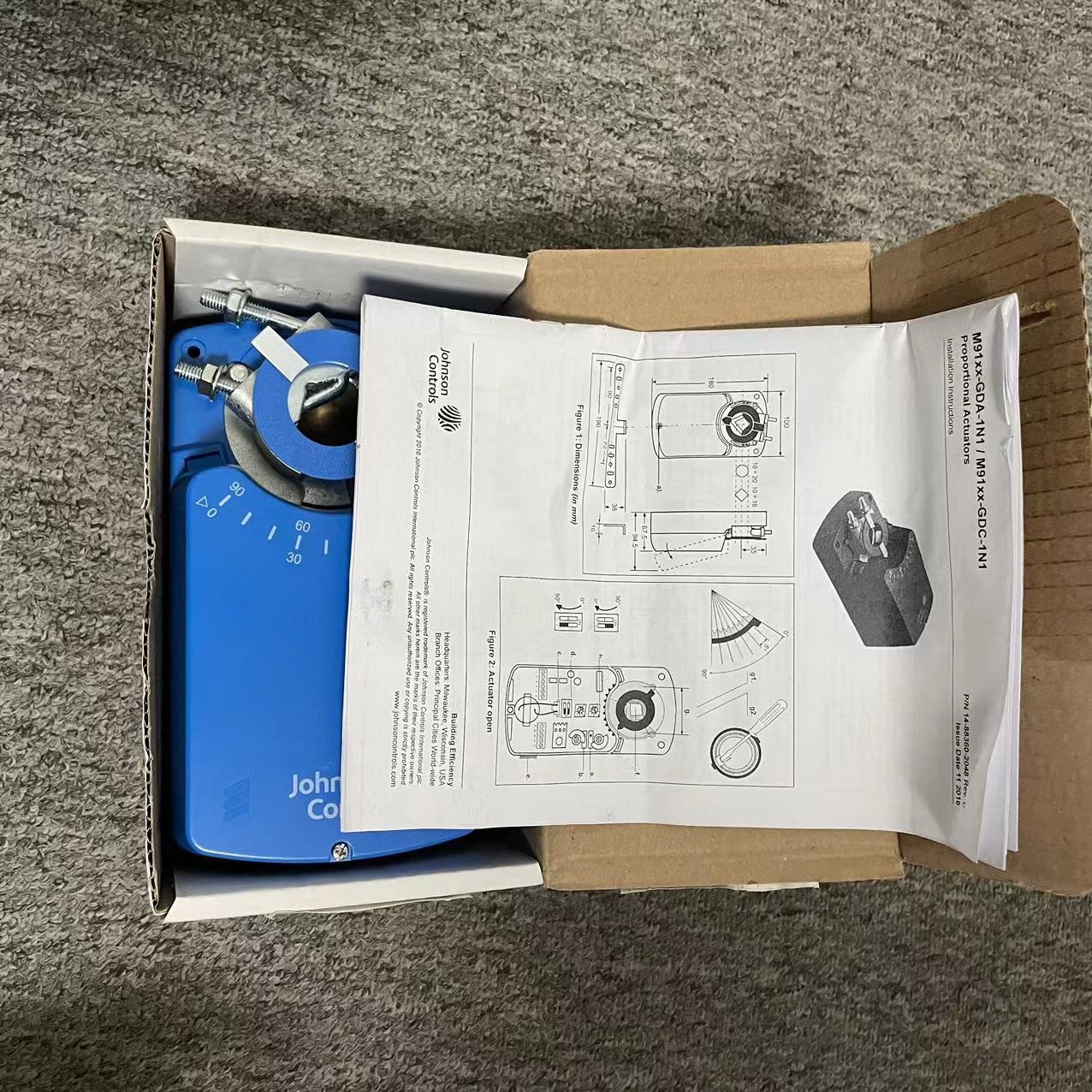

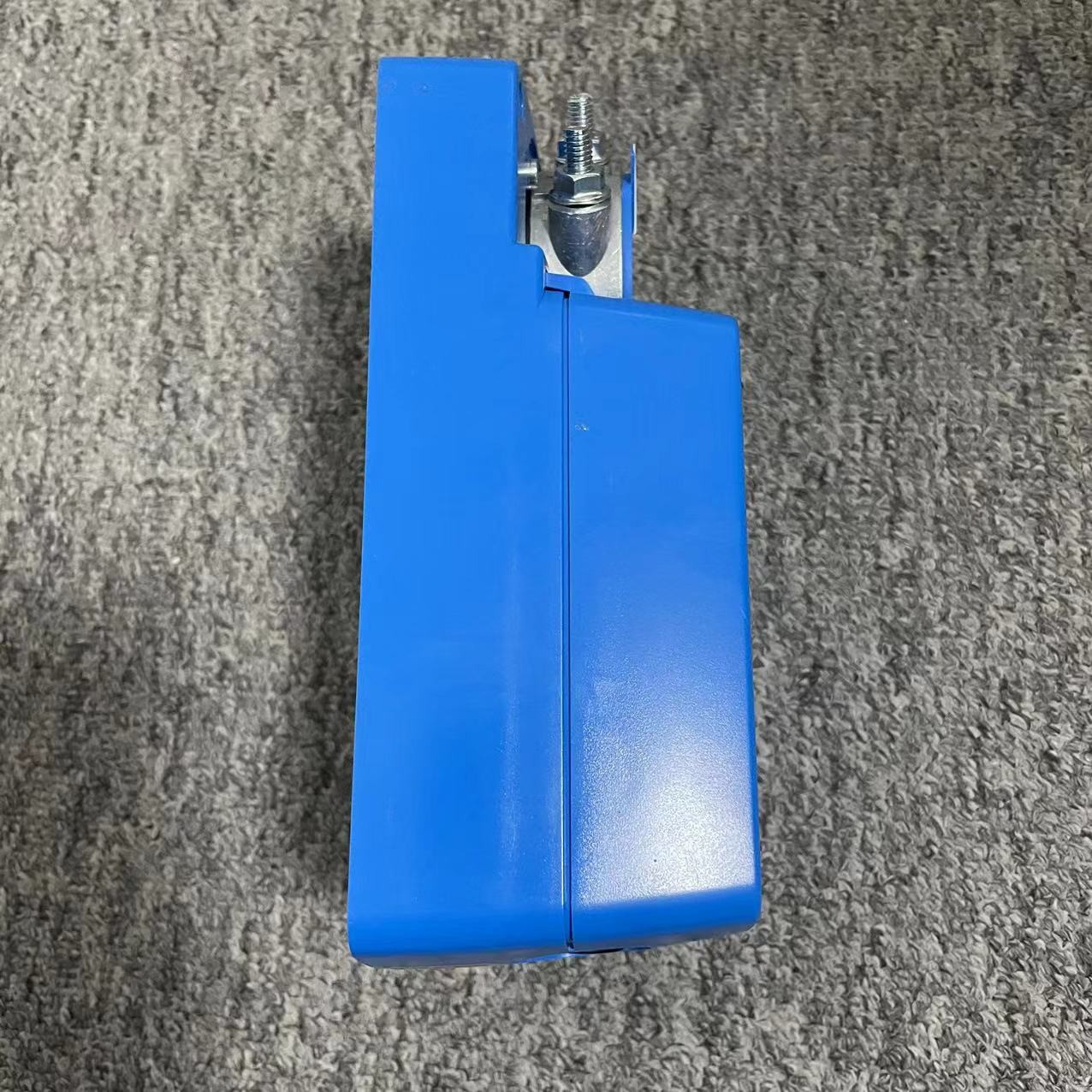

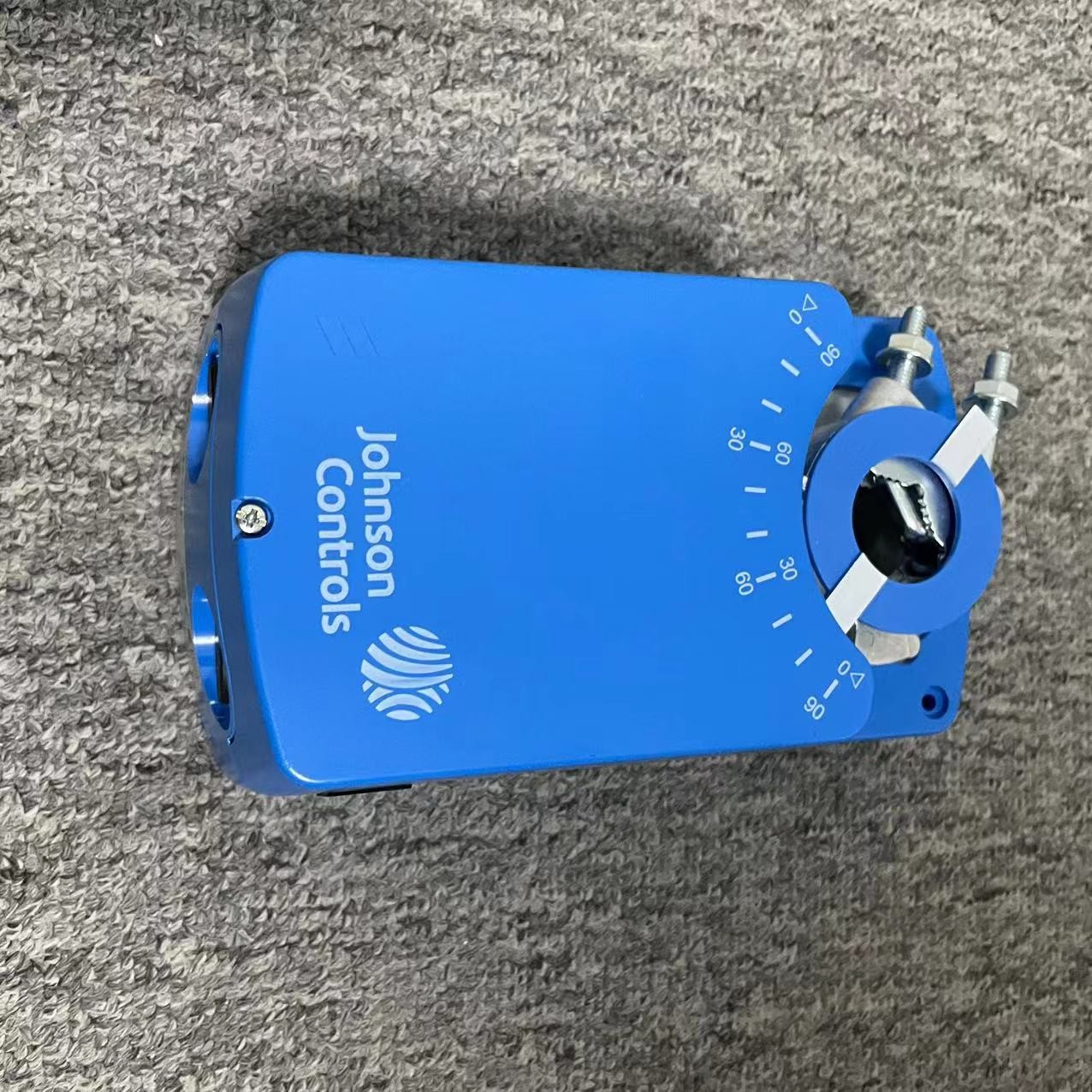

จอห์นสัน คอนโทรลส์M9108-GDC-1N1อัตราการผลิตหมุนไฟฟ้า DAMPER ACTUATOR, PROPORTIONAL, 8NM, 90DEG, 230VAC, 2 SPDT AUX สวิตช์

M9108GDC1N1
