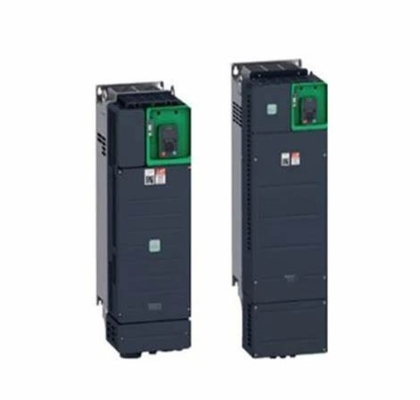

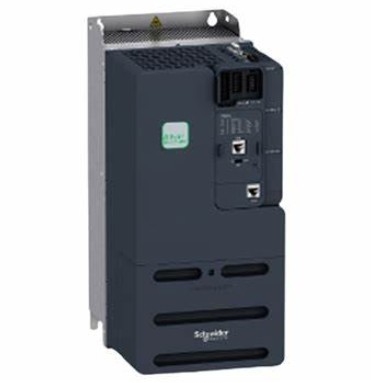

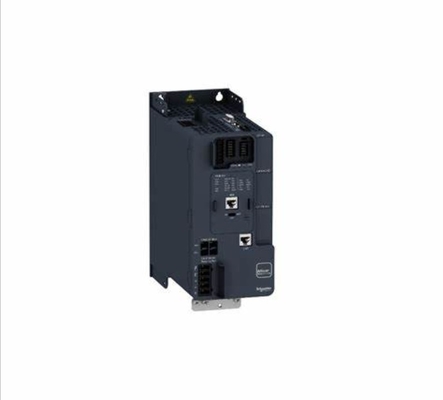

แชนไดร์ ATV340U55N4 เครื่องขับเคลื่อนความเร็วแปร Altivar เครื่อง ATV340 5.5kW งานหนัก 400V 3 ขั้นตอน

  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
สถานที่กำเนิด จีน
ชื่อแบรนด์ Schneider
ได้รับการรับรอง CE
หมายเลขรุ่น ATV340U55N4
จำนวนสั่งซื้อขั้นต่ำ 1
ราคา USD$440
รายละเอียดการบรรจุ กล่อง
เวลาการส่งมอบ 3-4 สัปดาห์
เงื่อนไขการชำระเงิน L/C, D/A, D/P, T/T, Western Union, MoneyGram

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ช่วงของผลิตภัณฑ์ เครื่องอัลติวาร์ ATV340 ประเภทผลิตภัณฑ์หรือส่วนประกอบ ไดรฟ์ความเร็วตัวแปร
การใช้งานเฉพาะผลิตภัณฑ์ เครื่องจักร ตัวแปร รูปแบบมาตรฐาน
เน้น

Schneider ATV340U55N4 เครื่องขับเคลื่อนความเร็วแปร

,

เครื่องขับเคลื่อนความเร็วแปร 400V

,

การขับเคลื่อนระดับความเร็ว 3 ขั้นตอน
ฝากข้อความ
รายละเอียดสินค้า

รายละเอียด

หลัก
ประเภทสินค้า เครื่อง Altivar ATV340
ประเภทสินค้าหรือส่วนประกอบ การขับเคลื่อนความเร็วแปร
การใช้งานเฉพาะสินค้า เครื่อง
ตัวแปร รูปแบบมาตรฐาน
โหมดการติดตั้ง ติดตู้
โปรต็อกอลการสื่อสารท่าเรือ Modbus ซีเรียล
การ์ดออปชั่น หน่วยสื่อสาร Profibus DP V1
โมดูลสื่อสาร PROFINET
หน่วยสื่อสาร DeviceNet
หน่วยสื่อสาร CANopen
หน่วยสื่อสาร EtherCAT
ขั้นตอน ระยะที่ 3
ความถี่ของการจําหน่าย 50...60 Hz +/- 5 %
[เรา] ความดันไฟฟ้าระดับราคา 380...480 V - 15... 10%
กระแสไฟออกระดับชื่อ 12.7 A
พลังงานของมอเตอร์ kW 7.5 kW ความแรงปกติ
5.5kW งานหนัก
ความแรงม้าสูงสุด 10 แฮปพอร์ต ความจูงปกติ
7 แรงม้าแรงหนัก
เครื่องกรอง EMC เครื่องกรอง EMC ชั้น C3
ระดับการป้องกัน IP IP20
คู่มือ
เลขเข้าที่แยกแยก 5
ประเภทข้อมูลที่แยก PTI สามารถเขียนโปรแกรมได้ในฐานะการเข้ากระแทก 0...30 kHz, 24 V DC 30 V)
DI1... DI5 ปักหมุนความปลอดภัย 24 V DC 30 V) 3.5 kOhm
โปรแกรมได้
จํานวนความเร็วที่กําหนดล่วงหน้า 16 ความเร็วที่กําหนดล่วงหน้า
จํานวนการออกที่แยกแยก 2.0
ประเภทผลิตแบบแยก ผลิตแบบโปรแกรม DQ1, DQ2 30 V DC 100 mA
เลขเข้าแบบแอนลาจ 1
ประเภทการเข้าแบบแอนาล็อก AI1 ปัจจุบันที่สามารถตั้งค่าด้วยโปรแกรม 0...20 mA 250 Ohm 12 บิต
AI1 โซนส์อุณหภูมิที่สามารถตั้งค่าด้วยโปรแกรม หรือเซ็นเซอร์ระดับน้ํา
AI1 โปรแกรมตั้งค่าความดัน 0...10 V DC 31.5 kOhm 12 บิต
AI2 โปรแกรมการตั้งค่าความดัน - 10...10 V DC 31.5 kOhm 12 บิต
เลขผลิตแบบแอนลาจ 1
ประเภทการออกแบบแอนาล็อก โปรแกรมสามารถตั้งค่าความแรงกระหน่ํา AQ1 0...10 V DC 470 โอ่ม 10 บิต
ปัจจุบันที่สามารถตั้งค่าด้วยโปรแกรม AQ1 0...20 mA 500 Ohm 10 บิต
เลขออกของรีเล่ 2
ความดันการออก <= โลเตชั่นไฟฟ้า
ประเภทการออกของเรเล่ การออกของเรเล่ R1A
การออกของเรเล่ R1C 100000 วงจร
การออกของเรเล่ R2A
การออกของเรเล่ R2C 100000 วงจร
กระแสสลับสูงสุด การออกของเรเล่ R1C resistitive, cos phi = 1 3 A 250 V AC
การออกของเรเล่ R1C ทน, cos phi = 1 3 A 30 V DC
การออกของเรเล่ R1C อินดูคทีฟ, cos phi = 0.4 7 ms 2 A 250 V AC
การออกของเรเล่ R1C อินดูคทีฟ, cos phi = 0.4 7 ms 2 A 30 V DC
การออกของเรเล่ R2C ทน, cos phi = 1 5 A 250 V AC
การออกของเรเล่ R2C resistitive, cos phi = 1 5 A 30 V DC
การออกของเรเล่ R2C อุปสรรค, cos phi = 0.4 7 ms 2 A 250 V AC
การออกของเรเล่ R2C อินดูคทีฟ, cos phi = 0.4 7 ms 2 A 30 V DC
กระแสสลับขั้นต่ํา การออกของเรเล่ R1B 5 mA 24 V DC
การออกของเรเล่ R2C 5 mA 24 V DC
อินเตอร์เฟซทางกายภาพ 2 สาย RS 485
ประเภทเครื่องเชื่อม 1 RJ45
วิธีการเข้าถึง โมดบัส slave RTU
อัตราการส่ง 4.8 kbit/s
9.6 kbit/s
19.2 kbit/s
38.4 kbit/s
กรอบการส่ง RTU
จํานวนที่อยู่ 1... 247
รูปแบบข้อมูล 8 บิท สามารถตั้งค่าได้ ไม่คู่ หรือไม่คู่
ประเภทการขั้ว ไม่มีอุปสรรค
การดําเนินงาน 4 ภาคได้ จริง
โปรไฟล์ควบคุมมอเตอร์แบบไม่สมอง มาตรฐานหมุนแปลง
โหมดมอร์ค Optimized
มาตรฐานมอร์คคงที่
รูปแบบการควบคุมมอเตอร์สมอง เครื่องยนต์แม่เหล็กถาวร
เครื่องยนต์อัด
ปริมาณมลพิษ 2 IEC 61800-5-1
ความถี่ออกสูงสุด 0.599 kHz
ระเบียงเร่งและลดความเร็ว สามารถปรับแบบเส้นตรงได้ โดยแยกจาก 001...9999 s
S, U หรือตามความต้องการ
ค่าชดเชยการคลื่นของเครื่องจักร ปรับได้
อัตโนมัติ ไม่ว่าจะเป็นภาระ
สามารถกดดันได้
ไม่มีในกฎหมายเครื่องยนต์แม่เหล็กถาวร
ความถี่เปลี่ยน 2... 16 kHz ปรับได้
7... 16 kHz ด้วยตัวประกอบการลด
ความถี่การสลับชื่อ 4 kHz
การเบรกไปยังการหยุด โดยการฉีด DC
เครื่องลดเบรคช็อปเปอร์ จริง
กระแสไฟฟ้า 15.3 ความแรงปกติ 380 วอลต์)
12.2 ความแรงปกติ 480 วอลต์)
20.0 A 380 วอลต์ภาระหนัก
16.0 A 480 วอลต์แรงงานหนัก)
กระแสไฟฟ้า 20 A 380 V โดยไม่ใช้อุปกรณ์หนัก
16 A 480 V โดยไม่ใช้อุปกรณ์หนัก
15.3 380 วอลต์ที่มีหน้าที่ปกติภายนอกสายกัด)
12.2 A 480 วอลต์ที่มีหน้าที่ปกติภายนอกสายกัด)
11.6 เครื่องไฟฟ้า 380 วอลล์ พร้อมเครื่องปรับสายภายนอก
9.4 เครื่อง 480 วอลต์ พร้อมเครื่องกดสายภายนอก
ความแรงปัจจุบันเข้าสูงสุดต่อเฟส 20.0 A
ความดันออกสูงสุด 480 วอลต์
อํานาจที่เห็นได้ชัด 12.1 kVA 480 วอลต์แรงปกติ)
13.3 kVA 480 วอลต์แรงหนัก)
ขนาดความเร็วของกระแสไฟฟ้า 18.2 A 60 s การทํางานปกติ)
19. 1 A 60 s งานหนัก)
22.3 A 2 s การทํางานปกติ)
22.9 A 2s งานหนัก)
การเชื่อมต่อไฟฟ้า สิ้นสุดสกรู 4...6 mm2 บัส DC
สกรูเทอร์มิเนล 02...2การควบคุมขนาด 5 mm2
สกรูเทอร์มิเนล 15... 6 มม2 ด้านเส้น
สกรูเทอร์มิเนล 15...มอเตอร์ 6 มม2
เส้นอนาคต Isc 22 kA
ปัจจุบันของแรงฝนพื้นฐานที่แรงฝนเกินสูง 12.7 A
ปัจจุบันของภาระฐานที่อัตราการอุดหนุนน้อย 16.5 A
การสูญเสียพลังงานใน W การกระจายเสียงธรรมชาติ 134 W 380 V 4 kHz งานหนัก)
การขับเคลื่อนแรง 134 W 380 V 4 kHz งานหนัก)
การสื่อสารทางธรรมชาติ 164 W 380 V 4 kHz งานปกติ)
การปรับปรุงความเร็ว
การเชื่อมต่อไฟฟ้า สิ้นสุดสกรูบัส DC 4...6 mm2 AWG 12...AWG 10
ปลายสกรูควบคุม 02...2.5 มิลลิเมตร2 AWG 24... AWG 12
สายด้านสกรูปลาย 15...6 มม2 AWG 14...AWG 10
สายปลายสกรูมอเตอร์ 15...6 มม2 AWG 14...AWG 10
พร้อมฟังก์ชันความเร็วจํากัดอย่างปลอดภัย (SLS) จริง
พร้อมฟังก์ชันความปลอดภัย การบริหารความปลอดภัยของเบรก (SBC/SBT) จริง
พร้อมฟังก์ชันความปลอดภัย การหยุดการทํางานอย่างปลอดภัย (SOS) ผิด
พร้อมฟังก์ชันความปลอดภัย สถานที่ปลอดภัย (SP) ผิด
พร้อมฟังก์ชันความปลอดภัย ปลอดภัย โปรแกรมล็อกจิก ผิด
พร้อมฟังก์ชันความเร็วที่ปลอดภัย (SSM) ผิด
พร้อมฟังก์ชันความปลอดภัย เซฟส็อป 1 (SS1) จริง
พร้อม sft fct Safe Stop 2 (SS2) ผิด
พร้อมฟังก์ชันความปลอดภัย ปักหมุนที่ปลอดภัย (STO) จริง
พร้อมฟังก์ชันความปลอดภัย สถานที่จํากัดอย่างปลอดภัย (SLP) ผิด
พร้อมฟังก์ชันความปลอดภัย Safe Direction (SDI) ผิด
ประเภทการป้องกัน มอเตอร์ป้องกันความร้อน
ทอร์คปลอดภัยจากมอเตอร์
เครื่องยนต์เสียระยะ
เครื่องขับเคลื่อนการป้องกันความร้อน
ทอร์คที่ปลอดภัยจากการขับเคลื่อน
เครื่องขับเคลื่อนความร้อนเกิน
การขับเคลื่อนไฟฟ้าเกินระดับกระแส
การออกอัตราเกินระหว่างระยะมอเตอร์และการขับเคลื่อนโลก
การออกอัตราเกินระหว่างการขับเคลื่อนระยะของมอเตอร์
การตัดสั้นระหว่างระยะมอเตอร์และการขับเคลื่อนโลก
การตัดสั้นระหว่างการขับเคลื่อนระยะของมอเตอร์
เครื่องขับเคลื่อนการสูญเสียระยะของมอเตอร์
การขับเคลื่อนความกระชับสูงของบัส DC
เครื่องขับเคลื่อนไฟฟ้าไฟฟ้าเกินความดัน
การขับเคลื่อนความแรงต่ําของสายไฟฟ้า
เครื่องขับสูญเสียปริมาณการนําเข้า
ความเร็วที่เกินขีดจํากัด
แปรกในการขับเคลื่อนวงจรควบคุม
ความกว้าง 4.33 นิ้ว (110.0 มม.)
ความสูง 10.63 นิ้ว (270.0 มม)
ความลึก 9.21 นิ้ว (234.0 มม)
น้ําหนักสะสม 6.39 ปอนด์ (สหรัฐ) (2.9 กิโลกรัม)
กระแสออกแบบต่อเนื่อง 16.5 A 4 kHz การทํางานปกติ
12.7 A 4 kHz งานหนัก
สิ่งแวดล้อม
ความสูงในการใช้งาน <= 9842.52 ฟุต (3000 ม) กับการลดความแรงของกระแสไฟฟ้ามากกว่า 1000 ม
ตําแหน่งการทํางาน ขนาดความสูง:
การรับรองสินค้า UL
CSA
TÜV
EAC
CTick
การตรา CE
มาตรฐาน IEC 61800-3
IEC 61800-5-1
IEC 60721-3
IEC 61508
IEC 13849-1
UL 618000-5-1
UL 508C
สไตล์การประกอบ พร้อมอุปกรณ์ระบายความร้อน
ความเหมาะสมทางแม่เหล็กไฟฟ้า การทดสอบความต้านทานการหลุดอิเล็กทรโสตติก ระดับ 3 IEC 61000-4-2
การทดสอบความต้านทานสนามไฟฟ้าแม่เหล็กระดับ 3 ระดับคลื่นวิทยุ IEC 61000-4-3
การทดสอบความต้านทานต่อไฟฟ้าที่ผ่านเร็ว/การระเบิด ระดับ 4 IEC 61000-4-4
1.2/50 μs - 8/20 μs การทดสอบความต้านทานแรงกระตุ้นระดับ 3 IEC 61000-4-5
การทดสอบความต้านทานคลื่นวิทยุระดับ 3 IEC 61000-4-6
ประเภทสิ่งแวดล้อม (ระหว่างการใช้งาน) ประเภท 3C3 ตาม IEC 60721-3-3
ประเภท 3S3 ตาม IEC 60721-3-3
ความเร่งสูงสุดภายใต้แรงกระแทก (ระหว่างการทํางาน) 70 m/s2 ในระยะ 22 ms
ความเร่งสูงสุดภายใต้ความเครียดการสั่น (ระหว่างการทํางาน) 5 m/s2 ที่ 9...200 Hz
ความยืดหยุ่นสูงสุดภายใต้ภาระสั่น (ระหว่างการทํางาน) 1.5 มิลลิเมตรที่ 2...9 Hz
ความชื้นสัมพันธ์ที่อนุญาต (ระหว่างการทํางาน) ประเภท 3K5 ตาม EN 60721-3
ปริมาณอากาศเย็น 20077.44 กาล/ชั่วโมง (สหรัฐ) (76.0 m3/h)
ประเภทของเครื่องเย็น การขับเคลื่อนแบบบังคับ
ประเภทความดันเกิน ประเภท III
วงจรควบคุม ระบบควบคุม PID ปรับได้
ระดับเสียง 46.6 dB
ปริมาณมลพิษ 2
อุณหภูมิการขนส่งอากาศภายใน -40...158 °F (-40...70 °C)
อุณหภูมิอากาศรอบตัวสําหรับการทํางาน 5...122 °F (-15...50 °C) โดยไม่ลดตําแหน่งตั้งตั้ง)
122...140 °F (50...60 °C) โดยมีตัวประกอบการลดความร้อนตั้งตั้ง)
อุณหภูมิอากาศรอบตัวสําหรับการเก็บ -40...158 °F (-40...70 °C)
การแยกตัว ระหว่างปลายไฟฟ้าและปลายควบคุม
รายละเอียดการสั่งซื้อและการจัดส่ง
ประเภท US1CP4B22182
โปรแกรมการลดราคา CP4B
GTIN 3606480966927
ความสามารถในการคืน ไม่
ประเทศกําเนิด สหรัฐ
หน่วยบรรจุ
หน่วย ประเภทของพัสดุ 1 PCE
จํานวนหน่วยในแพ็คเกจ 1 1
กล่อง 1 ความสูง 5.12 นิ้ว (13,000 ซม.)
แพ็คเกจ 1 ความกว้าง 14.57 นิ้ว (37.000 ซม.)
กล่อง 1 ความยาว 12.40 นิ้ว (31.500 ซม.)
กล่อง 1 น้ําหนัก 8.20 ปอนด์ (สหรัฐ) (3.720 กิโลกรัม)
หน่วย ประเภทของพัสดุ 2 P06
จํานวนหน่วยในแพ็คเกจ 2 10
กล่อง 2 ความสูง 29.53 นิ้ว (75.000 ซม.)
แพ็คเกจ 2 ความกว้าง 23.62 นิ้ว (60.000 ซม.)
แพ็คเกจ 2 ความยาว 31.50 นิ้ว (80.000 ซม.)
กล่อง 2 น้ําหนัก 110.67 ปอนด์ ((สหรัฐ) (50.200 kg)
