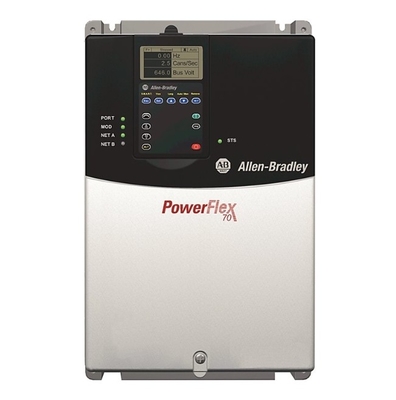

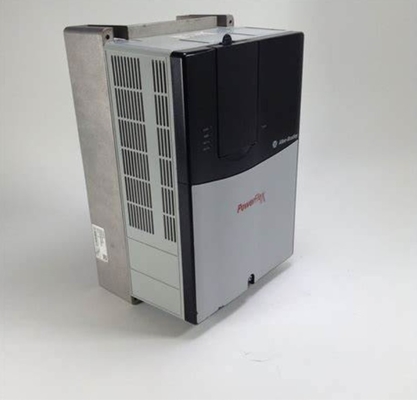

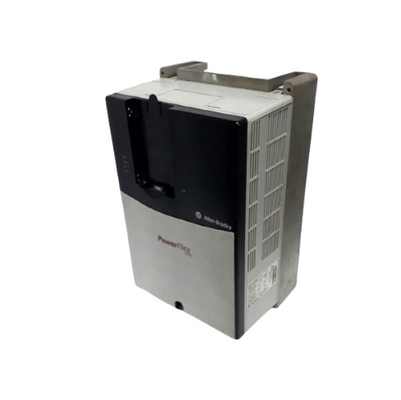

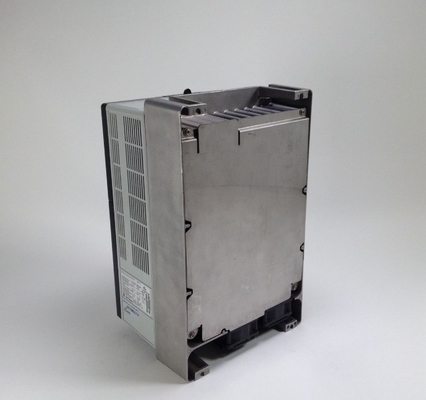

Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW ปกติ 11 KW

  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
สถานที่กำเนิด จีน
ชื่อแบรนด์ Allen-Bradley
ได้รับการรับรอง CE
หมายเลขรุ่น 20AC030A0AYNANC0
จำนวนสั่งซื้อขั้นต่ำ 1
ราคา USD$1863
รายละเอียดการบรรจุ กล่อง
เวลาการส่งมอบ ในคลัง
เงื่อนไขการชำระเงิน L/C, D/A, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต 500PC

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ระดับการป้องกัน (IP) IP20 จํานวนผลิตแบบแอนลาจ 1
แรงดันไฟหลัก 400 โวลต์ ต้านทานการแตกหักแบบรวม ไม่
เน้น

3 ขั้นตอน PowerFlex70 แอคไดรฟ์

,

11 kW PowerFlex70 แอคไดรฟ์

,

400 วอลต์ AC PowerFlex70 แอคไดรฟ์
ฝากข้อความ
รายละเอียดสินค้า

รายละเอียดเทคนิค

เครื่องจักรกล

ระดับการป้องกัน (IP) IP20
โชค สูงสุด 15 G ระยะเวลา 11 ms (± 1.0 ms)
การสั่นสะเทือน 0.152 มิลลิเมตร (0.006 นิ้ว) การขยับ, 1 G สูงสุด

เครื่องไฟฟ้า

จํานวนผลิตแบบแอนลาจ 1
ความดันไฟฟ้าหลัก 400 วอลต์
ความต้านทานการแตกแบบบูรณาการ ไม่
เครื่องต่อรองเบรคไดนามิกภายใน 62 โอม
เครื่องเบรก IGBT เบรก IGBT ติดตั้ง
การปิดการออกแรงต่ําของบัส 305V DC @ 380/400V
ระดับความผิดพลาดความแรงต่ําของบัส 300V DC @ 380/400V
โมดูลสื่อสารภายใน ไม่มีโมดูลสื่อสาร
การเดินทางในระดับความดันต่ําของอัตราแลกเปลี่ยน 233V AC @ 380/400V
ความกระชับของบัส, nom 540V DC @ 380/400V
รถบัสกระหน่ําเกิน 810V DC @ 380/400V
ปัจจุบันระดับการตัดวงจร, สูงสุด 120 A @ 400V AC, 3 ขั้นตอน
ป้องกันวงจรมอเตอร์ 50 A @ 400V AC 3 ขั้นตอน
อัตราการออกกําลังคงที่ 30 A @ 400V AC, 3 ขั้นตอน
อัตราการออกกําลังปัจจุบัน 1 นาที 33 A @ 400V AC 3 ขั้นตอน
อัตราการออกกําลังปัจจุบัน 3 วินาที 45 A @ 400V AC 3 ขั้นตอน
การควบคุมทางตรรกะ 0.5 วินาทีอย่างน้อย 2 วินาทีทั่วไป
เครื่องต่อรองเบรค ไม่ติดตั้งเครื่องขับเคลื่อน
ระดับกระแสไฟเข้า 30.3 A @ 400V AC 3 ขั้นตอน
เอกสาร คู่มือ
ความถี่ของตัวนํา การควบคุมแบบมาตรฐาน: 2, 3, 4, 5, 6, 7, 8, 9 และ 10 kHz การควบคุมแบบเวกเตอร์: 2, 4, 8 และ 12 kHz ระดับการขับเคลื่อนตาม 4 kHz
ขนาดสี่เหลี่ยมของ Encoder 90° ± 27°
การออกแรงต่ออัตราต่ออัตรา ขนาดของไฟฟ้า:
ราคาพลังงานเข้า 21 kVA @ 400V AC, 3 ขั้นตอน
ระดับปัจจุบันของไฟฟิวส์ชะลอเวลากับธาตุสอง 40...60 A @ 400V AC 3 ขั้นตอน
ระดับกระแสไฟฟิวส์ที่ไม่ช้าเวลา 40... 120 A @ 400V AC 3 ขั้นตอน
เทอร์มิสเตอร์ระบายความร้อน ติดตามโดยการเดินทาง overtemp ของไมโครโปรเซสเซอร์
อัตราการขับเคลื่อนต่ออัตราพลังงานของมอเตอร์ แนะนําให้ไม่เกิน 2: 1
โหมดหยุด โปรแกรมหลายรูปแบบการหยุด รวมถึง รามป์, Coast, DC-brake, Fast-brake, Ramp-to-hold และ S-curve
ความแม่นยําของความถี่ การเข้าดิจิตอล: ภายใน ± 0.01% ของความถี่การออกที่ตั้ง
การเร่ง / ความช้า สองเวลาเร่งและเร่งที่สามารถเขียนโปรแกรมได้อย่างอิสระ แต่ละครั้งสามารถเขียนโปรแกรมได้จาก 0-3600 วินาทีในขั้นตอน 0.1 วินาที
จํานวนข้อมูลเข้าแบบดิจิตอล 6
จํานวนการออกแบบดิจิตอล 2
จํานวนข้อมูลเข้าแบบแอนลาจ 2
การสูญเสียไฟฟ้าภายใน 42.9 W @ 400V, 15 Hp ความจุปกติ
ความกระชับของมอเตอร์ 460V @ 380...480V ระดับการขับเคลื่อน, 480V ความแรงดันสายชื่อ
โปรโตคอลรองรับสําหรับ DeviceNet ใช่
รูปแบบอินเตอร์เฟสมนุษย์ ไม่มีแผ่น HIMว่าง
การใช้ในพื้นที่อุตสาหกรรม ใช่
การสูญเสียไฟฟ้าภายนอก 432.9 W @ 400V, 15 Hp ความจุปกติ
ความสูญเสียทั้งหมดของวัตต์ 475.8 W @ 400V, 15 Hp ความจุปกติ
โปรโตคอลรองรับสําหรับ EtherNet/IP ใช่
ความดันสาย, nom 480V @ 380...480V ระดับการขับเคลื่อน, 460V ความแรงกดไฟนามิตรของมอเตอร์
ความถี่หลัก 50 Hz
ระยะความถี่ออก การควบคุมแบบมาตรฐาน: 0...400 Hz การควบคุมแบบเสริม: 0...500 Hz
การกรอง EMC ภายใน เครื่องกรองสภาพแวดล้อมที่สองตามแนวทาง EC EMC (89/336/EEC)
ตัวเลือกการตอบสนอง ไม่มีความคิดเห็น
ขับยนต์ระยะกําลังเต็ม 460...528V @ 380...480V ระดับการขับเคลื่อน 460V ความแรงกดไฟนามิตรมอเตอร์
ระยะทํางานของไดรฟ์ 342...528V @ 380...480V ระดับการขับเคลื่อน 460V ความแรงกดไฟนามิตรมอเตอร์
การกําหนดทอร์ค โดยไม่มีผลตอบสนอง +/-10%, โดยมีผลตอบสนอง +/- 5%
ประเภทห้อง การติดตั้งแผ่น IP20/NEMA ประเภท 1
ระดับกระแสออก 30 แอมเปียร์, 15 kW งานปกติ, 11 kW งานหนัก, กรอบ D
การทํางานของพัดลมเย็น กรอบ B, D, และ E: แฟนทํางานเมื่อใช้พลังงานและอยู่ในสภาพทํางาน
ตัวเลือกการควบคุม การควบคุมที่พัฒนาขึ้นด้วย 24V I/O
การขับเคลื่อนการเคลื่อนไหวเกินระดับกระแส ขั้นต่ํากระแสของซอฟต์แวร์: 20...160% ของกระแสที่ระบุ
ประสิทธิภาพ 970,5% ในอัมเปอร์ระดับ, วอลต์สายนาม
จําหน่ายเครื่อง Encoder 5V/12V ปรับแต่งได้ ± 5%
ระบบควบคุมความเร็ว โดยไม่มีการตอบสนอง (โหมด Vector Control): 0.1% ของความเร็วพื้นฐานในระยะความเร็ว 120:1, ระยะการทํางาน 120:1, ความกว้างแบนด์วิท 30 rad/sec
ความสามารถขั้นต่ําปัจจุบัน ขั้นต่ํากระแสที่สามารถโปรแกรมได้จาก 20...160% ของกระแสผลิตที่ระบุ
การควบคุมมอเตอร์ที่เลือกได้ เวกเตอร์ไร้เซนเซอร์พร้อมการปรับเต็ม มาตรฐาน V/Hz พร้อมความสามารถที่กําหนดเองและการควบคุมเวกเตอร์
การควบคุมความเร็วด้วยความถี่ ด้วยการชําระค่าชดเชยการคลื่น (โวลท์ต่อ ሁነታเฮร์ตซ์): 0.5% ของความเร็วเบสในช่วงความเร็ว 40:1, ระยะการทํางาน 40:1, ความกว้างแบนด์วิท 10 rad/sec
ขั้นตอนการเข้า การเข้า 3 ขั้นตอน ให้การจัดอันดับเต็มสําหรับการขับเคลื่อนทั้งหมด การทํางาน 1 ขั้นตอน ให้ 50% ของปัจจุบันอันดับ
วิธีควบคุม PWM ที่มีรหัสไซน์ด้วยความถี่ตัวนําที่สามารถเขียนโปรแกรมได้
จํานวน HW-Interface RS-232 2
จํานวน HW-Interface RS-485 2
จํานวน HW-Interface USB 2
จํานวนผลิตระยะ 3
จํานวนการเข้าระยะ 3
ความอดทนความกระชับเครือข่ายสมองสัมพันธ์ 10 %
เครื่องควบคุม ใช่
โปรต็อกอลรองรับ TCP/IP ใช่
โปรโตคอลสนับสนุนสําหรับ PROFIBUS ใช่
ระเบียบสนับสนุน CAN ใช่
โปรโตคอลรองรับ Modbus ใช่
การใช้ในพื้นที่ใช้ในบ้านและพื้นที่พาณิชย์ ใช่
การป้องกันการอ้วนของมอเตอร์ ประเภท 10 ป้องกันการอ้วนของมอเตอร์ ตามมาตรา 430 ของ NEC และ ป้องกันอุณหภูมิสูงเกินของมอเตอร์ ตามมาตรา 430.126 (A) (2) ของ NEC
ความละเอียดความถี่การเข้า 47 Hz
วงจรการทํางานของ Encoder 50% ± 10%
ความอดทนความกระชับกําลัง - 10%
ค่าประสิทธิภาพการขยายกําลัง (ทุกเครื่องขับ) 0.98 ผ่านระยะความเร็ว
หมุนสั้นขนาดสูงสุด 200000 แอมเปียร์ symmetrical
ระยะความกระชับกําลังออก 0 ถึงความแรงดันมอเตอร์
ประเภท Encoder ช่องเพิ่มเติมสองช่อง
พลังงานขับรถ 15 มิลลิวินาทีที่กําลังครบ
ทริปวงจรสั้น ระยะต่อระยะในการผลิตเครื่องขับ
การเคลื่อนไหวของความผิดพลาดทางพื้นดิน ระบบระยะต่อพื้นดินบนผลิตการขับเคลื่อน
อัตราการขับเคลื่อนต่ออัตราพลังงานของมอเตอร์, นาที สัดส่วนที่แนะนําไม่ต่ํากว่า 1: 2
การควบคุมโลจิกความคุ้มกันเสียง อุปกรณ์ปรับระดับความแรงของกระบวนการ
อัตราการผ่านของสาย สูงสุดถึง 6000 โวลต์ต่อ IEEE C62.41-1991
อัตราการกระแสกระแสสายสั้น ขนาดความสามารถของไฟฟ้าที่ใช้ไฟฟ้าอัดสั้น
อัตราการอุดหนุน ความสามารถในการบดเกิน 110% นานถึง 1 นาที ความสามารถในการบดเกิน 150% นานถึง 3 วินาที

การก่อสร้าง

ความสูงประมาณ IP66, NEMA/UL ประเภท 4X/12 สําหรับการใช้ในภายใน: 350 mm
ความลึกประมาณ IP66, NEMA/UL ประเภท 4X/12 สําหรับการใช้ในห้อง: 210.7 mm
ความกว้าง ประมาณ IP66, NEMA/UL ประเภท 4X/12 สําหรับการใช้ในห้อง: 219.9 mm
น้ําหนักประมาณ IP66, NEMA/UL ประเภท 4X/12 สําหรับการใช้ในห้อง: 9.13 kg

สังคม

ความสูง ขนาดสูงสุด 1000 เมตร (3300 ฟุต)
ระดับการป้องกัน (NEMA) 1
อุณหภูมิอากาศรอบตัว IP20, NEMA/UL ประเภท 1: 0...50 °C (32...122 °F) โดยไม่ต้องลดการระดับ
บรรยากาศ เครื่องขับเคลื่อนไม่ควรติดตั้งในพื้นที่ที่บรรยากาศรอบตัวมีก๊าซลอยหรือเป็นสารสกัด, คันหรือฝุ่น ถ้าเครื่องขับเคลื่อนไม่ได้จะติดตั้งทันทีเก็บเครื่องขับรถไว้ที่ที่มันไม่ได้ถูกเผชิญกับบรรยากาศที่กัดสนอง
อุณหภูมิการเก็บรักษา -40 °C
ความชื้นสัมพัทธ์ 5...95% ไม่หมัก
ระดับมลพิษ 1 ตาม EN 61800-5-1 ไม่มีการปนเปื้อน เกิดขึ้น, เพียงปนเปื้อนที่แห้งที่ไม่นําทาง เกิดขึ้น, และไม่มีอิทธิพล
ระดับมลพิษ 4 ตาม EN 61800-5-1 การปนเปื้อนสร้างการนําไฟที่คงอยู่ ที่เกิดจาก เช่น ฝุ่นนําไฟ ฝนหรือหิมะ
ระดับมลพิษ 3 ตาม EN 61800-5-1 การปนเปื้อนแบบนําทาง เกิดขึ้น การปนเปื้อนแบบไม่นําทางแห้ง เกิดขึ้นและกลายเป็นการนําทาง เนื่องจากการปนเปื้อน
ระดับมลพิษ 2 ตาม EN 61800-5-1 ปกติจะเกิดการปนเปื้อนที่ไม่นําทางเท่านั้น บางครั้งการนําทางชั่วคราวที่เกิดจากการปนเปื้อนคอนเดนเซสค่อนข้างจะคาดหวังได้เมื่อเครื่องขับเคลื่อนไม่ทํางาน
ระดับการปนเปื้อนสิ่งแวดล้อมรอบ ๆ ภายในห้องพักทั้งหมดยอมรับได้สําหรับระดับปนเปื้อน 1 และ 2 ภายในห้องพักที่ตรงกับหรือเกิน IP54 NEMA/UL ประเภท 12 ต้องการสําหรับระดับปนเปื้อน 3 และ 4
