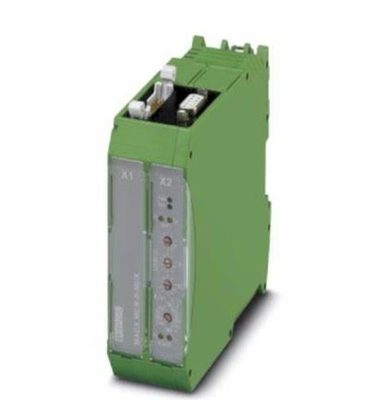

NS 35/7.5 หรือ NS 32 ฟีนิกซ์ ติดต่อ 2865599 เซนเซอร์ HART โปรต็อกอล Multiplexer แบบ HART

สัมผัสฟีนิกซ์ - MACX AnALOG ซีรีส์ การปรับสัญลักษณ์และเครื่องแปลงสัญญาณ MACX Analogเครื่องปรับสัญญาณให้ความปลอดภัยที่โดดเด่นสําหรับการใช้งานที่ต้องการการป้องกันระเบิดที่ครบวงจรและความปลอดภัยทางการทํางานการประมวลผลสัญญาณแบบอานาล็อกและดิจิตอล โดยไม่ผ่านการรบกวนนอกจากการป้องกันระเบิดสําหรับโซนและกลุ่มวัสดุทั้งหมดแล้ว MACX Analog ยังให้ความปลอดภัยทางการทํางานตาม SIL IEC/EN 61508 และ PL EN ISO 13849.ประโยชน์:

• คุณภาพสัญญาณสูง ด้วยการแยกไฟฟ้าที่ปลอดภัย และอายุการใช้งานยาวนาน
• ประหยัดพื้นที่ที่สําคัญกับความกว้างรวมเพียง 12.5 มิลลิเมตรสําหรับฟังก์ชันมาตรฐาน 1 และ 2 ช่อง
• การให้บริการแบบยืดหยุ่น: โมดูล 24 วอท พลังงานสะพานด้วยการแจ้งความผิดพลาดกลุ่มหรือการเข้าระยะยาวสูงสุด 230 วอท AC/DC
• เทคโนโลยีการเชื่อมต่อที่สะดวกต่อการใช้งาน ด้วยบล็อกปลายที่สามารถติดต่อได้ โดยมีสกรูหรือการเชื่อมต่อแบบพัช-อินเป็นตัวเลือก
• การเชื่อมต่อสัญญาณอย่างรวดเร็วด้วยพานปลายที่คอมพัคต์และแข็งแรงสําหรับสายไฟระบบ

• เลขรายการ	2865599
  หน่วยบรรจุ	1 บาท
  จํานวนการสั่งซื้อขั้นต่ํา	1 บาท
  คีย์การขาย	C402
  คีย์สินค้า	CK11ZZ
  หน้ารายการ	หน้า 172 (C-5-2019)
  GTIN	4046356153898
  น้ําหนักต่อชิ้น (รวมการบรรจุ)	206.4 กรัม
  น้ําหนักต่อชิ้น (ไม่รวมบรรจุ)	206.4 กรัม
  หมายเลขการนําเข้า	85176200
  ประเทศกําเนิด	DE

• ข้อมูลการค้าหลัก

  คีย์สั่งการ	2865599
  หน่วยบรรจุ	1 บาท
  หน้ารายการ	หน้า 166 (C-5-2017)
  GTIN	4046356153898
  น้ําหนักต่อชิ้น (ไม่รวมการบรรจุ)	211.400 กรัม
  หมายเลขภาษีธรรมเนียม	85176200
  ประเทศกําเนิด	DE (เยอรมนี)

  ขนาด

  ความกว้าง	35.2 มิลลิเมตร
  ความสูง	ขนาด:
  ความลึก	114.5 มิลลิเมตร

  สภาพแวดล้อม

  อุณหภูมิบริเวณ (การทํางาน)	-20 °C... 60 °C
  อุณหภูมิบริเวณ (การเก็บ/การขนส่ง)	-40 °C... 80 °C
  ความชื้นสัมพันธ์สูงสุดที่อนุญาต (การทํางาน)	≤ 95 % (ไม่ประปา)

  อินเตอร์เฟซอุปกรณ์สนาม (HART)

  ช่องทาง	16 หรือ 32; ปรับด้วยสวิทช์
  วิธีเชื่อมต่อ	สายเคเบิลแผ่นริบบอน 14 โป (รวม)
  สัญญาณ	HART FSK
  รายละเอียด HART	โปรต็อกอลการสื่อสารสนาม HART Rev. 6.0 (เข้ากันได้ลดลงจนถึง Rev. 4.0); FSK Physical Layer Specification (Rev. 8.1)
  ภาพแสดงส่งข้อมูล	สอง LED สีเหลือง "Tx" และ "Rx" "HART"
  ความผิดพลาดในการแสดง	LED "ERR" สีแดง (ส่องแสงในกรณีที่เกิดความผิดพลาดใน HART bus)

  อินเตอร์เฟซ RS-485

  วิธีเชื่อมต่อ	เครื่องเชื่อม D-SUB-9 หญิง
  สัญญาณ	RS-485
  การควบคุมการไหลของข้อมูล/โปรโตคอล	รองรับกับ OPC HART server, PDM, PRM และ FDT/DTM
  จํานวน HART multiplexers ต่อส่วนของรถบัส	สูงสุด 31
  การตั้งค่าที่อยู่	0...127; โดยใช้สวิตช์หมุนด้านหน้า
  อัตราข้อมูล	9600 / 19200 / 38400 / 57600 [bps]; ผ่านสวิทช์หมุนด้านหน้า
  ความยาวของตัวส่ง	≤ 1200 m
  การแสดง	สอง LED สีเหลือง "Tx" และ "Rx" "RS-485"

  ข้อมูลทั่วไป

  ความดันไฟฟ้า	24 วอลต์ DC
  ระยะความแรงกดไฟฟ้า	18 วอล... 31.2 วอล
  ค่าบริโภคประจํา	55 mA
  ปริมาณการใช้พลังงาน	1.35W
  การแสดงความกระชับกําลังทํางาน	LED "PWR" สีเขียว
  การติดตามความดันต่ํา	ใช่ (ไม่มีอุปกรณ์ที่ผิดปกติ / สถานที่ผลิต)
  การแยกแยกไฟฟ้าไฟฟ้าของสัญญาณ HART/RS-485	350 V AC
  การแยกแยกของสัญญาณ HART ระหว่างกัน	100 V DC (ความจุ)
  การแยกแยกทางกลาวานิกของสัญญาณ / การจําหน่าย HART	350 V AC
  การแยกกันแบบแกลวานิคของ RS-485/อุปทาน	350 V AC
  การติดตามความผิดพลาด	ความผิดพลาดในการประมวลผล: ไฟ LED "PWR" แสงสว่าง; ความผิดพลาดในการสื่อสาร HART: ไฟ LED "ERR" แสงสว่าง
  ความสอดคล้อง	สอดคล้อง CE
