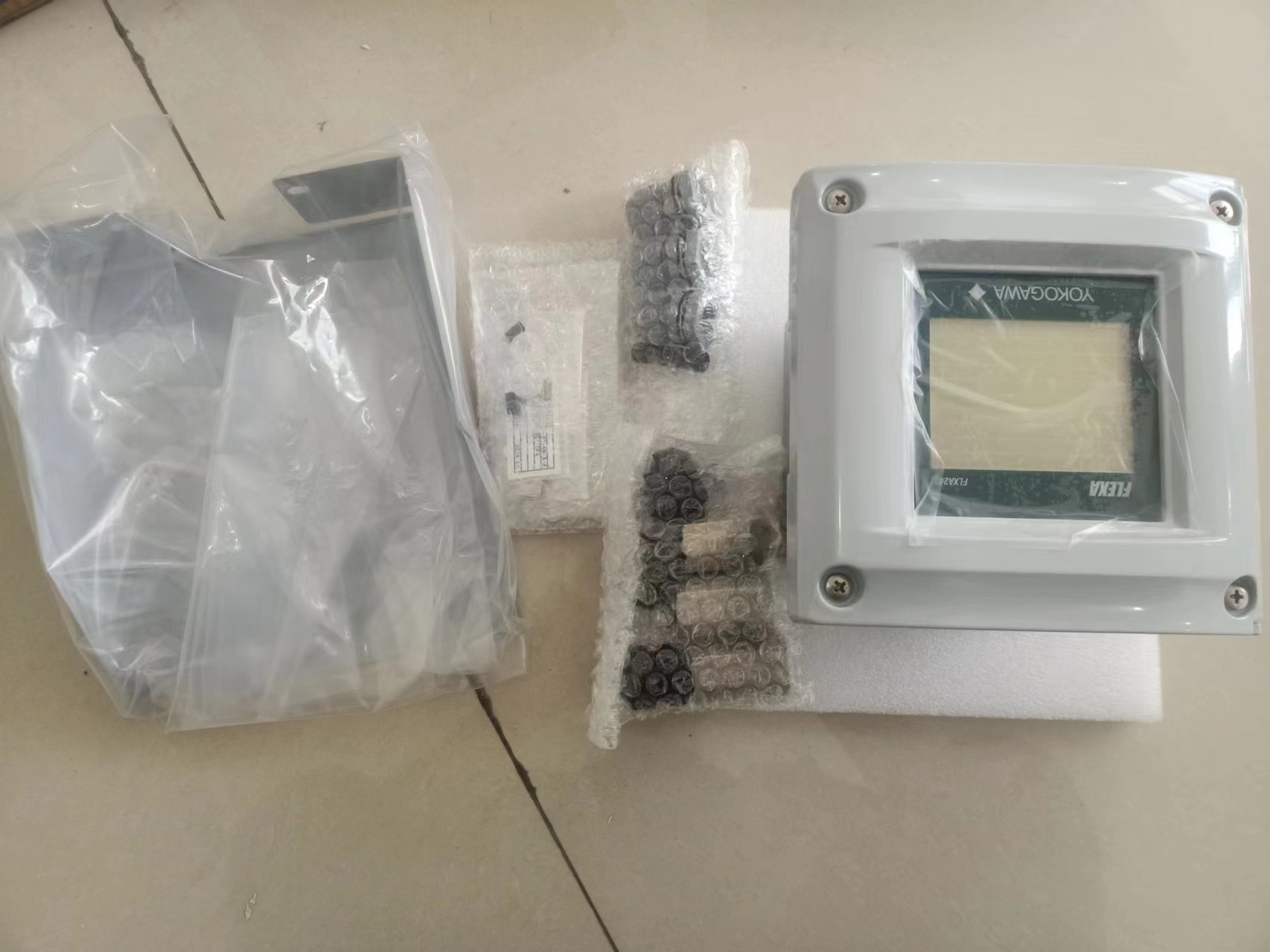

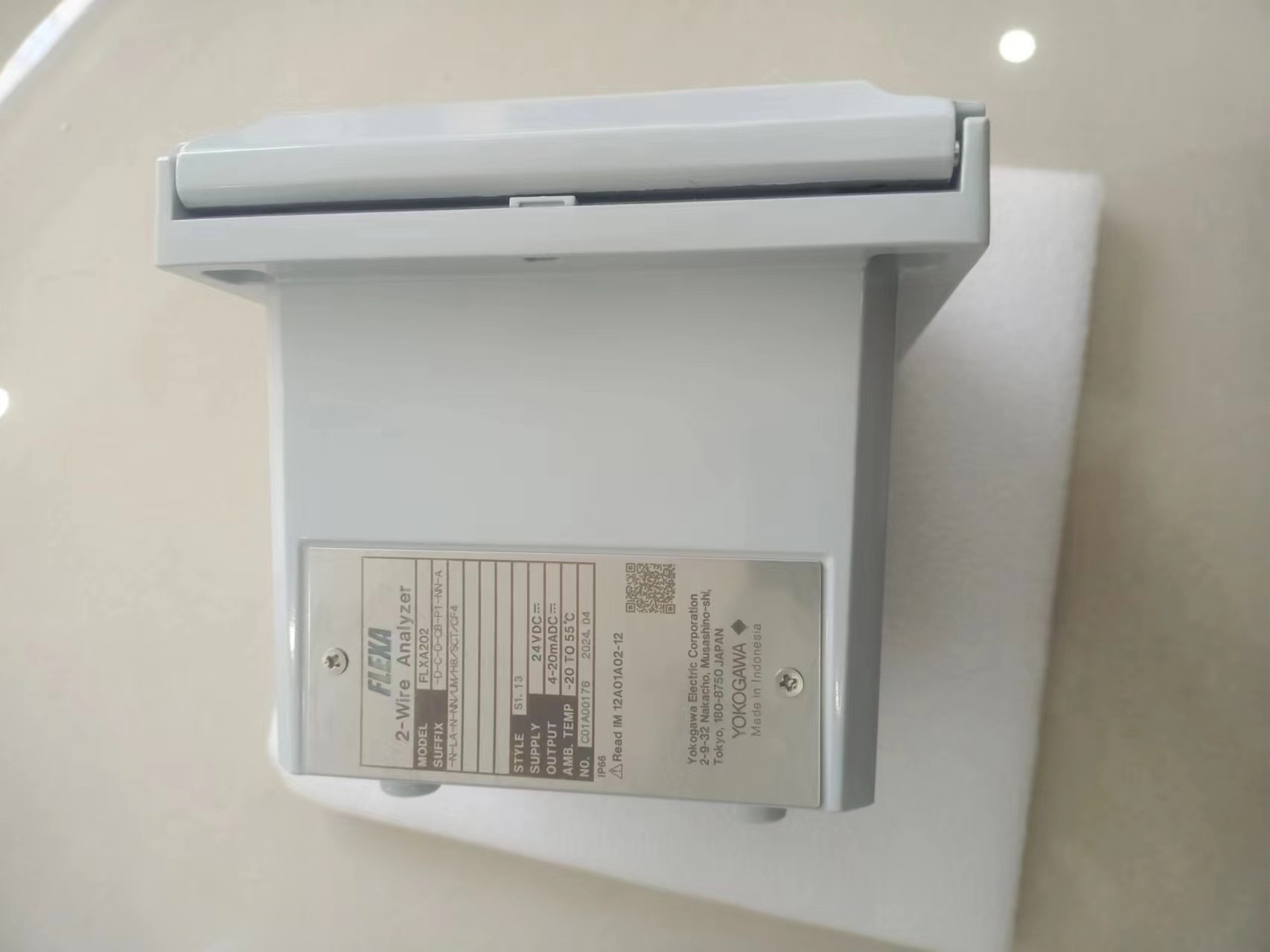

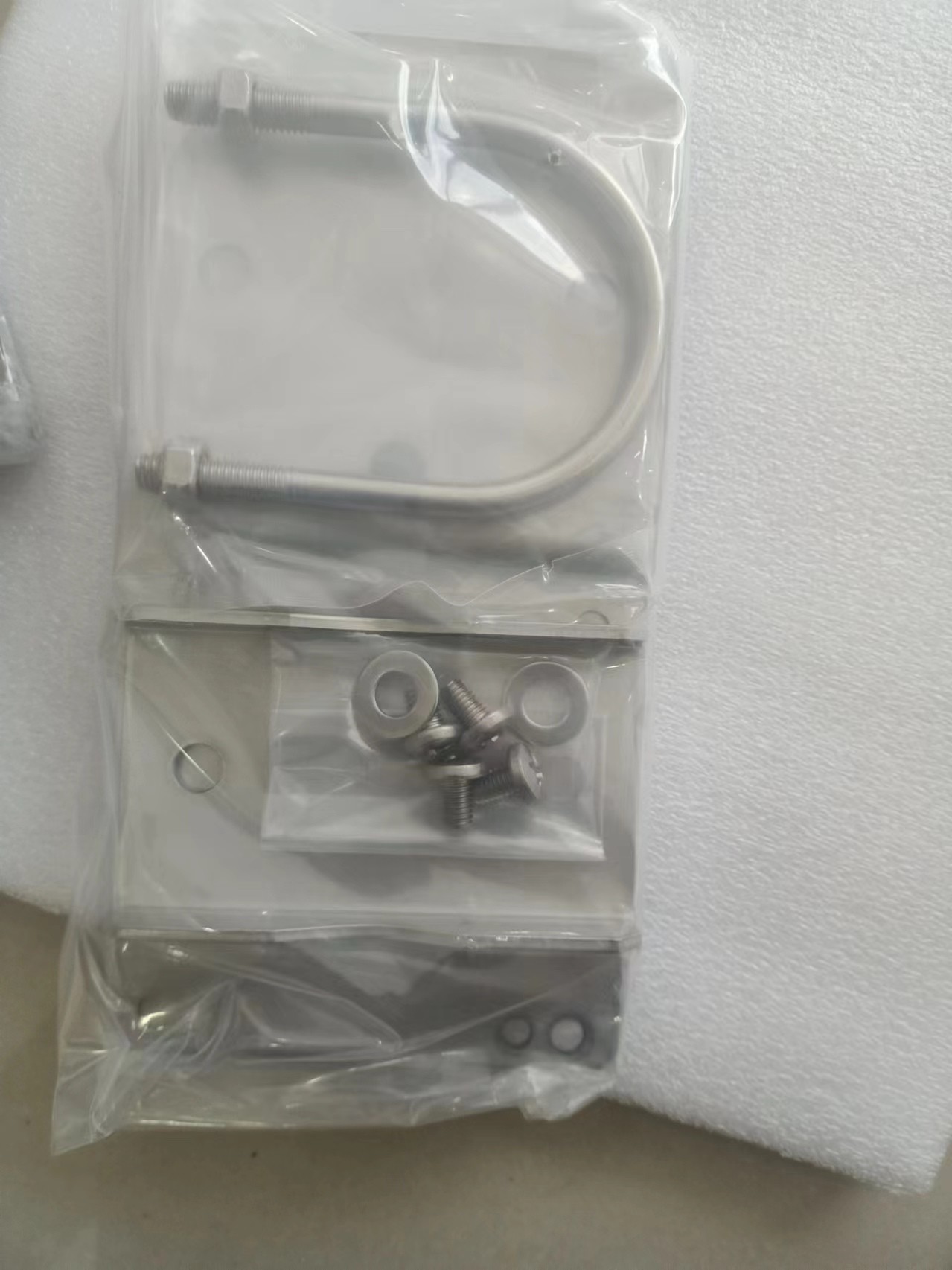

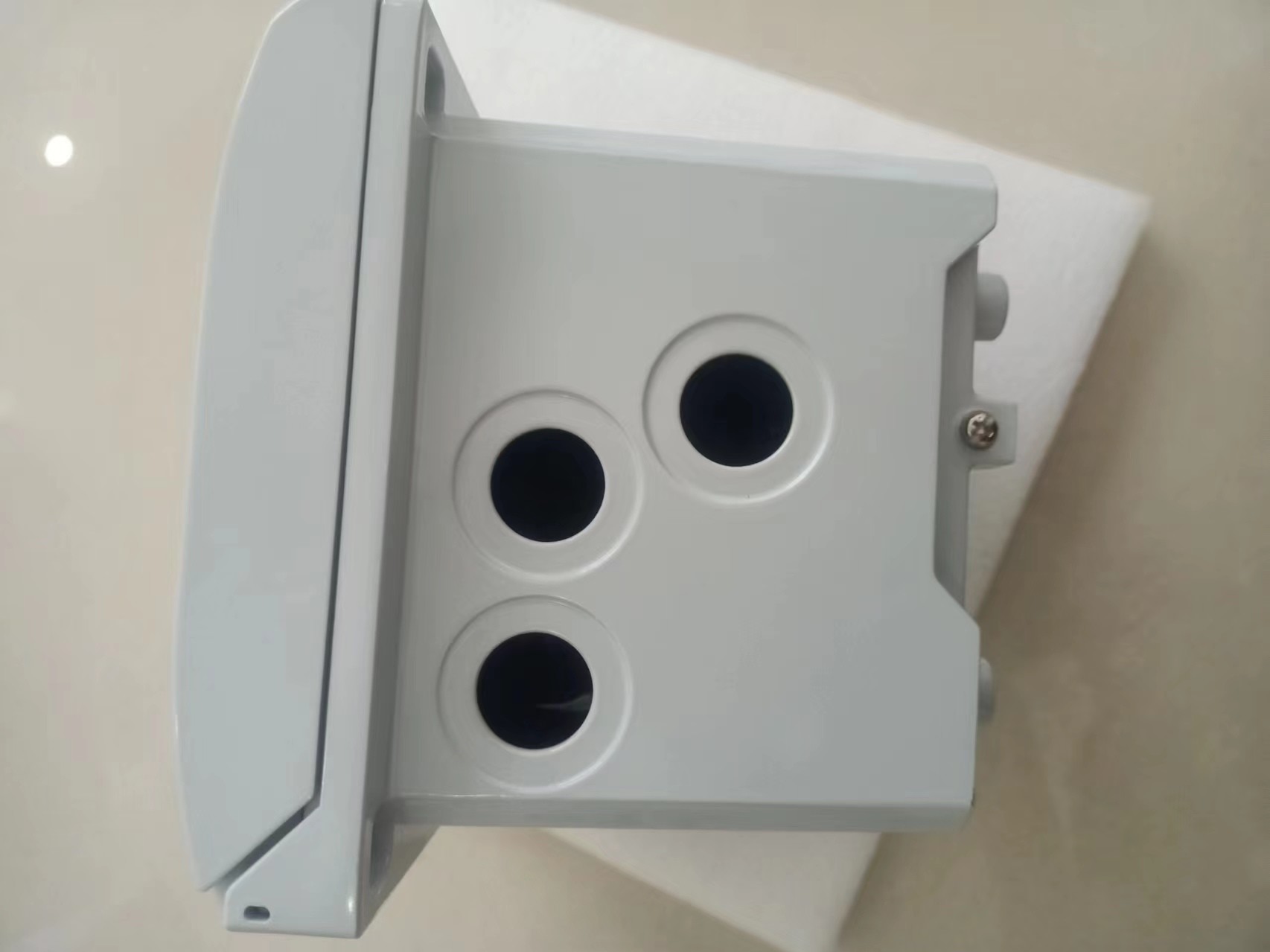

โยโกกาวะ FLXA202 2-Wire Dual Channel Transmitter/Analyzer จากญี่ปุ่น

อุปกรณ์ประสานงาน (ISC) ■ รายละเอียดการเข้า สอดคล้องกับชุด ISC40 อุปกรณ์ประสานงาน Yokogawa พร้อมเซ็นเซอร์อุณหภูมิที่บูรณาการ: NTC30k หรือ Pt1000 ■ อุปกรณ์ประสานงานในระยะทาง:0 ถึง 2000 mS/cm ณ อุณหภูมิมาตรฐาน 25 oCอุณหภูมิ: -20 ~ 140 oC ความยาวของสายเคเบิล: สูงสุด 60 เมตร ความยาวรวมของสายเคเบิลเซ็นเซอร์คงที่ + WF10 ((J) สายต่ออิทธิพลของสายไฟฟ้าสามารถปรับโดยทํา AIR CAL กับสายไฟฟ้าเชื่อมต่อกับเซลล์แห้ง■ ระยะผลิต ความสามารถในการนําไฟ: ขั้นต่ํา: 100 μS/cm สูงสุด: 2000 mS/cm (ความดุลสูงสุด 90%) อุณหภูมิ: ขั้นต่ํา 25 oC สูงสุดspan 160 oC ■ ผลงาน (ความแม่นยํา)) (ระยะเวลาการออกเสียง 0-100 μS/cm หรือมากกว่า) ความสามารถในการนํา: ความเส้นตรง: ±(0.4 % F.S. + 0.3 μS/cm) ความสามารถในการซ้ํา: ±(0.4 % F.S. + 0.3 μS/cm) อุณหภูมิ: ±0.3 oC การตอบสนองขั้นตอน:90 % (< 2 ทศวรรษ) ใน 8 วินาที: "F.S". หมายถึงค่าตั้งค่าสูงสุดของผลิตของตัววิเคราะห์. 2-4. ไอน้ําออกซิเจนละลาย (DO) ■ รายละเอียดการเข้า FLXA202 ยอมรับผลิตจากเซ็นเซอร์ไอน้ําออกซิเจนละลายที่ครอบคลุมด้วยเยื่อเซ็นเซอร์เหล่านี้อาจเป็นแบบ Galvanic, โดยเซ็นเซอร์จะผลิตไฟฟ้าขับเคลื่อนของตัวเอง หรือชนิด Polarographic โดยเซ็นเซอร์จะใช้ไฟฟ้าขับเคลื่อนภายนอกจากเครื่องแปลงระยะทางเข้า 0 ถึง 50 μA สําหรับเซ็นเซอร์ Galvanic และ 0 ถึง 1 micro A สําหรับเซ็นเซอร์ Polarographicสําหรับการชดเชยอุณหภูมิ FLXA202 ยอมรับ Pt1000 (เซ็นเซอร์ DO30) และ NTC22k อุปกรณ์ (เซ็นเซอร์ OXYFERM และ OXYGOLD) ■ Input Range DO30 Sensor: ละลายออกซิเจน: 0 ถึง 50 mg/l (ppm) อุณหภูมิ:-20 ถึง 150 oC หมายเหตุ: อุณหภูมิกระบวนการสําหรับ DO30 คือ 0 ถึง 40 oC แฮมิลตันเซนเซอร์: Oxyferm: ระยะการวัด: 10ppb ถึง 40ppm ระยะอุณหภูมิ: 0 ถึง 130 oC Oxygold G: ระยะการวัด:2ppb ถึง 40ppm ระยะอุณหภูมิ: 0 ถึง 130 oC OxyGold B: ระยะการวัด: 8ppb ถึง 40ppm ระยะอุณหภูมิ: 0 ถึง 100 oC ■ ระยะการออก DO สมาธิ: mg/l (ppm): min.: 1 mg/l (ppm) max.: 50 mg/l (ppm) ppb: min.: 1ppb max.:9999 ppb % ความอิ่ม: ขั้นต่ํา: 10 % สูงสุด: 600 % อุณหภูมิ: ขั้นต่ํา 25 oC สูงสุด 170 oC ■ ผลประกอบการ (ความแม่นยํา)05 ppm หรือ ±00.8% F.S., ตามที่ใหญ่กว่า การซ้ํา: ±0.05 ppm หรือ ±0.8% F.S., ตามที่ใหญ่กว่า ความแม่นยํา: ±0.05 ppm หรือ ±0.8% F.S., ตามที่ใหญ่กว่า ผลประกอบการในโหมด ppb: ความเส้นตรง: ±1 ppb หรือ ±0.8% F.S ซึ่งใหญ่กว่า ความซ้ํา: ±1 ppb หรือ ±0.8% F.S ซึ่งใหญ่กว่า ความแม่นยํา: ±1 ppb หรือ ±0.8% F.S ซึ่งใหญ่กว่า ความเส้นตรงของอุณหภูมิ: ±0.3 oC ความซ้ํา: ±0.1 oC ความแม่นยํา:±0.3 oC หมายเหตุ "FS" หมายถึงค่าตั้งค่าสูงสุดของผลิตของตัววิเคราะห์FU20F pH/ORP SENCOM Sensor ■ รายละเอียดการเข้า การสื่อสารดิจิตอลสองทิศทาง (RS-485) ระหว่าง FU20F และ FLXA202 ■ ระยะการเข้า (ขึ้นอยู่กับ FU20F) pH: 0 ถึง 14 pH ORP: -1500 ถึง 1500 mV rH: 0 ถึง 100 rH อุณหภูมิ: -10 ถึง 105 oCspan 100 rH อุณหภูมิ: ขั้นต่ํา 25 oC สูงสุด 170 oC กุมภาพันธ์ 02, 2016-00 4 สุทธิทั้งหมดถูกอนุญาต ปริสิต © 2015, โยโกกาวา อิเล็กทริก คอร์ปอเรชั่น GS 12A01A03-01EN 3.การออกเสียงหนึ่งของ 4-20 mA DC Note: ความอดทน: ±0.02 mA การสื่อสารดิจิตอล HART สองทิศ, ผ่อนผืนกับสัญญาณ mA (4-20mA) ฟังก์ชันการออก: เส้นตรงหรือไม่เส้นตรง (ตาราง 21 ขั้นตอน) ฟังก์ชันการเผาไหม้:(NAMUR 43 ยกเว้น ISC) โดยไม่มี HART/PH201G: ล่าง: 3.6 mA (สัญญาณ: 3.8 ถึง 20.5 mA สําหรับ pH/ORP, SC และ DO) (สัญญาณ: 3.9 ถึง 20.5 mA สําหรับ ISC) ขึ้น: 22 mA กับ HART/PH201G: ล่าง: 3.6 mA สําหรับ pH/ORP, SC และ DO ล่าง: 3.9 mA สําหรับ ISC (สัญญาณ: 3.8 ถึง 20.5 mA สําหรับ pH/ORP, SC และ DO) (สัญญาณ: 3.9 ถึง 20.5 mA สําหรับ ISC) ขึ้น: 22mA ■ แหล่งไฟฟ้า ระบบที่ใช้พลังงาน 24 V DC loop ระบบหนึ่ง (1) โมดูลเซ็นเซอร์ (1 input): 16 ถึง 40V DC (สําหรับ pH / ORP (เซ็นเซอร์แบบแอนาล็อก)SC และ DO) 17 ถึง 40V DC (สําหรับ ISC) 21 ถึง 40V DC (สําหรับเซนเซอร์ pH/ORP SENCOM) สอง (2) มูลเซนเซอร์ (2 ทางเข้า): 22.8 ถึง 40V DC (สําหรับเซ็นเซอร์ pH/ORP (แอนาล็อก), SC และ DO) หมายเหตุ: เมื่อใช้ FLXA202 ในโหมดการสื่อสาร HART หลายหยด, สัญญาณออกจะเปลี่ยนจาก 125 mA DC ถึง 4 mA DC หลังจากเปิดไฟฟ้า. การจําหน่ายพลังงานที่เพียงพอสําหรับเครื่องมือต้องได้รับการจัดให้SC และ DO รูปที่ 2 ความตึงเครียดและความต้านทานภาระสําหรับ ISC และ pH/ORP SENCOM Sensor Feb. 02, 2016-00 ● ความต้านทานภาระสูงสุด pH/ORP (เซ็นเซอร์แบบแอนาล็อก) SC และ DO: อ้างอิงจากรูป 1.213 x 160 พิกเซล การปรับความแตกต่างมีในจอสัมผัส ภาษาข้อความ: 12 (ภาษาอังกฤษ, จีน, เช็ก, ฝรั่งเศส, เยอรมัน, อิตาลี, ญี่ปุ่น, เกาหลี, โปแลนด์, โปรตุเกส, รัสเซียและสเปน) เครื่องวิเคราะห์หนึ่งมีทั้งหมด 12 ภาษา.คําอธิบายสําหรับการเลือกภาษาและชื่อภาษาถูกเขียนเป็นภาษาอังกฤษ. หมายเหตุ: มีเพียงอังกฤษอักษรและตัวเลขสําหรับเลขแท็ก, คําอธิบายเพิ่มเติมสําหรับค่าแต่ละค่าบนจอแสดงและรหัสผ่าน.มี 12 ภาษา. 4 เครื่องจักรกลและอื่น ๆ ■ กล่อง, กล่อง: • โลหะอัลลูมิเนียมเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กป้องกันสีเทาเงิน: IP66 (ยกเว้นแคนาดา) ประเภท 4X (ยกเว้นแคนาดา) ประเภท 3S / 4X (แคนาดา) ■ ขนาดเคเบิลและเทอร์มินัลM4 ทอร์คของสกรูขึ้น: 1.2 N•m ปลายสาย: ปลายปิน, ปลายวงแหวนและปลายสเปดสามารถนําไปใช้สําหรับ ปลายพลังงานของตัววิเคราะห์และ ปลายเซ็นเซอร์ ปลายการก่อตั้ง: ปลายวงแหวนควรใช้ป้ายปลาย pin: กว้างของสปิน: สูงสุด 1.9 มม ปลายวงแหวนและสเปด: กว้าง: สูงสุด 7.8 มม ■ การเข้าสายเคเบิล 3 หลุม, M20 กรดสายเคเบิล x 3 ชิ้น ปุ่มปิด x 1 ชิ้นแต่ไม่ได้ประกอบในเครื่องวิเคราะห์. ■ การติดตั้ง อุปกรณ์ติดตั้ง (ตามต้องการ) • ชุดติดตั้งทั่วไป (หมายเหตุ)ชุดนี้มีอุปกรณ์ติดตั้งท่อและผนังและอุปกรณ์ติดตั้งแผ่น. Hood (ตัวเลือก):• สแตนเลส • สแตนเลสที่มีเคลือบด้วยอุเรธาน • สแตนเลสที่มีเคลือบด้วยเอโป๊กซี่, แท็กเพลตที่เขียนเลขแท็กถูกส่งพร้อมกับเครื่องวิเคราะห์ แท็กเพลตเป็นชนิดแขวน 250 600 1000 0 18 24.7 V - 11.5 0.022 R = 1295 1617 22.8 40 การวัดความกระชับ (V) 2 เซนเซอร์ ความต้านทานภาระ (Ω) ระยะสื่อสารดิจิตอล (HART) 250 304 600 516 1000 0 18 24.7 V - 11.5 0.022 R = 1295 17 22.86 40 ยกเว้น SENCOM ความตึงเครียด (V) ความต้านทานภาระ (Ω) ระยะสื่อสารดิจิตอล (HART) 18.2 21 5 All Rights Reserved. Copyright © 2015,โยโกกาวะ เอเล็คทริค คอร์ปอเรชั่น GS 12A01A03-01EN ■ แอดป์เตอร์สายไฟฟ้า ใช้แอดป์เตอร์เลือก: 3) • 1/2NPT (ปริมาณ: 3) • M20 x 1.5 (ปริมาณ: 3) ตัวปรับระบายไฟฟ้าเหล่านี้ถูกจัดส่งพร้อมกับเครื่องวิเคราะห์ แต่ไม่ได้ประกอบในเครื่องวิเคราะห์■ ขนาดของกระเป๋าสตางค์ 165 x 165 x 155 มิลลิเมตร (W x H x D). 2.5 กิโลกรัม ■ อุณหภูมิการทํางานในสภาพแวดล้อม -20 ถึง +55 oC ■ อุณหภูมิการเก็บรักษา -30 ถึง +70 oC ■ ความชื้น 10 ถึง 90% RH ที่ 40oC (ไม่หมัก) ■ เอกสาร; สําเนากระดาษ: คู่มือการเริ่มต้นเขียนเป็นภาษาอังกฤษ Start-up Manual written in English User's Manual written in English Safety Regulations Manual for European region written in 25 languages General Specifications written in English Technical Information for HART Communication written in English User Setting Table of 5 kinds of measurement/sensor type written in English ■ Regulatory Compliance Safety: UL 61010-1 UL 61010-2-030 CAN/CSA-C22.2 No.61010-1 CAN/CSA-C22.2 No.61010-2-030 EN 61010-1 EN 61010-2-030 EMC: EN 61326-1 ประเภท Aตาราง 2 (สําหรับใช้ในสถานที่อุตสาหกรรม) EN 61326-2-3 AS/NZS CISPR11 RCM: EN 55011 ประเภท A กลุ่ม 1 เกาหลี มาตรฐานความสอดคล้องด้วยแม่เหล็กไฟฟ้า ประเภท A 한국 전자파적합성 기준 ความสูงการติดตั้ง: 2000 m หรือต่ํากว่า ประเภทตาม IEC 61010:I (หมายเหตุ 1) ระดับการปนเปื้อนตาม IEC 61010: 2 (หมายเหตุ 2) หมายเหตุ 1: ประเภทของอุปกรณ์ที่เรียกว่าประเภทความกระชับสูงเกิน ระบุความกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับเครื่องส่งสายสองสาย) ใช้สําหรับการเชื่อมต่อกับวงจรที่มีมาตรการในการจํากัดความแรงเกินระยะสั้นไปยังระดับต่ําที่เหมาะสมหมายเหตุที่ 2: ระดับของมลพิษแสดงถึงระดับของการมีของแข็ง, น้ําเหลว, ก๊าซหรือสิ่งอื่น ๆ ที่อาจลดความแข็งแรงของ dielectric. ระดับ 2 คือสภาพแวดล้อมภายในปกติความปลอดภัยภายในและไม่เผาไหม้ (รหัสย้อนหลัง ประเภท: -CB, -CD, -DD): ATEX การอนุมัติความปลอดภัยภายใน มาตรฐานที่ใช้ได้ บรรยากาศระเบิด EN 60079-0:2012/A11: 2013 อุปกรณ์ - ต้องการทั่วไป EN 60079-11:2012 การคุ้มครองอุปกรณ์ด้วยความปลอดภัยภายใน ETประเภทการคุ้มครอง II 1 G Ex ia IIC T4 Ga Group: ประเภทที่ II: 1G T4: สําหรับอุณหภูมิบริเวณ: 20 ถึง 55oC ความดันบรรยากาศ: 80kPa (0.8bar) ถึง 110kPa (1.1bar) IECEx การอนุมัติความปลอดภัยภายใน มาตรฐานที่ใช้ได้ IEC 60079-0: 2011 ส่วน 0:อุปกรณ์ - ความต้องการทั่วไป IEC 60079-11: 2011 ส่วนที่ 11: การป้องกันอุปกรณ์ด้วยความปลอดภัยภายใน ภาษาไทย ประเภทการป้องกัน Ex ia IIC T4 Ga T4: สําหรับอุณหภูมิบริเวณ: ภาษาไทย 20 ถึง 55oC ความดันบรรยากาศ: 80kPa (0.8bar) ถึง 110kPa (1.1bar) FM ความปลอดภัยภายในและการอนุมัติที่ไม่ส่งเสริม มาตรฐานที่ใช้งาน ชั้น-3600: 2011 มาตรฐานการรับรองอุปกรณ์ไฟฟ้าสําหรับใช้ในสถานที่อันตราย (ประเภท) ความต้องการทั่วไป ชั้น 3610:มาตรฐานการอนุมัติปี 2010 สําหรับอุปกรณ์ที่มีความปลอดภัยและอุปกรณ์ที่เกี่ยวข้องสําหรับการใช้ในชั้น I, II และ III, ภาค 1, สถานที่อันตราย (ประเภท) ชั้น-3611: 2004 อุปกรณ์ไฟฟ้าที่ไม่ใช้ไฟไหม้สําหรับใช้ในชั้น I และ II, ภาค 2 และชั้น III, ภาค 1 และ 2สถานที่อันตราย (ประเภท) ชั้น 3810: 2005 อุปกรณ์ไฟฟ้าสําหรับการวัด, การควบคุมและการใช้ในห้องปฏิบัติการ ANSI/NEMA 250:2014 กล่องสําหรับอุปกรณ์ไฟฟ้า (สูงสุด 1000 โวลต์) ANSI/ISA 60079-0 2013 ส่วน 0:ความต้องการทั่วไป ANSI/ISA 60079-11 2014 ส่วน 11: การป้องกันอุปกรณ์ด้วยความปลอดภัยภายใน │ │ ประเภทการป้องกัน ชั้น I ภาค 1, กลุ่ม A, B, C และ D (ความปลอดภัยภายใน) ชั้น I ภาค 2, กลุ่ม A, B, C และ D (ไม่จุดไฟ) ชั้น Iโซน 0, กลุ่ม IIC ใน Haza
