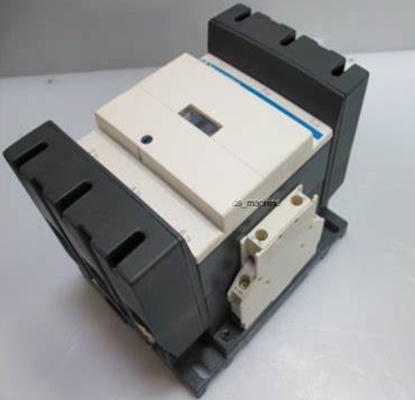

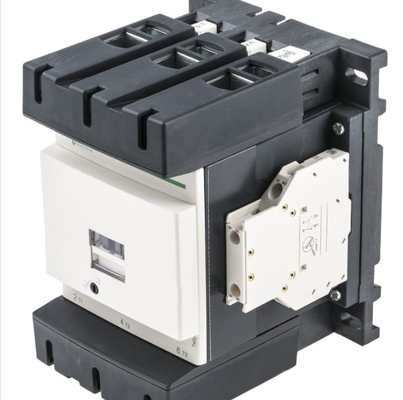

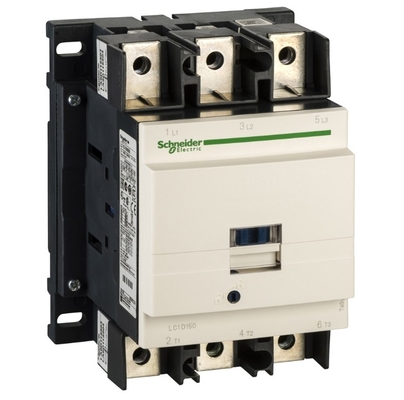

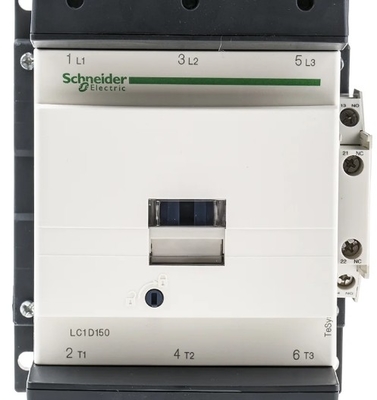

เครื่องติดต่อ IEC, TeSys Deca, ไม่ย้อนหลัง, 150A, 100HP ที่ 480VAC, สูงสุด 100kA SCCR, 3 ขั้นตอน, 3 NO, 24VDC Coil, แบบเปิด

  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
สถานที่กำเนิด จีน
ชื่อแบรนด์ Schneider
ได้รับการรับรอง CE
หมายเลขรุ่น LC1D150BD
จำนวนสั่งซื้อขั้นต่ำ 1
ราคา USD$150
รายละเอียดการบรรจุ กล่อง
เวลาการส่งมอบ 4-6 สัปดาห์
เงื่อนไขการชำระเงิน L/C, D/A, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต 500PC

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
ระยะทาง เทซิส ช่วงของผลิตภัณฑ์ เทซิส เดก้า
ชื่อย่อของอุปกรณ์ แอลซี1ดี คำอธิบายเสา 3P
เน้น

เครื่องติดต่อ IEC 100HP

,

เครื่องติดต่อ IEC 150A

,

เครื่องติดต่อ IEC 3 ขั้นตอน
ฝากข้อความ
รายละเอียดสินค้า

ระยะทาง TeSys
ประเภทสินค้า TeSys Deca
ประเภทสินค้าหรือส่วนประกอบ เครื่องติดต่อ
ชื่อสั้นของเครื่อง LC1D
การใช้งานคอนแทคเตอร์ ความจุต่อรอง
การควบคุมเครื่องยนต์
ประเภทการใช้งาน AC-3
AC-4
AC-1
AC-3e
คําอธิบายของขั้ว 3P
[Ue] ความดันการทํางานระดับ วงจรพลังงาน <= 1000 V AC 25...400 Hz
วงจรพลังงาน <= 300 V DC
[Ie] กระแสการทํางานปริมาณ 200 A (ที่ < 140.0000000000 °F (60 °C)) ที่ <= 440 V AC AC-1 สําหรับวงจรพลังงาน
150 A (ที่ <140.0000000000 °F (60 °C)) ที่ <= 440 V AC AC-3 สําหรับวงจรพลังงาน
150 A (ที่ <140.0000000000 °F (60 °C)) ที่ <= 440 V AC AC-3e สําหรับวงจรพลังงาน
[Uc] กระทบวงจรควบคุม 24 วอลต์ DC
คู่มือ
พลังงานของมอเตอร์ kW 40 kW ที่ 220...230 V AC 50/60 Hz (AC-3)
75 kW ที่ 380...400 V AC 50/60 Hz (AC-3)
80 kW ที่ 415...440 V AC 50/60 Hz (AC-3)
90 kW ที่ 500 V AC 50/60 Hz (AC-3)
100 kW ที่ 660...690 V AC 50/60 Hz (AC-3)
75 kW ที่ 1000 V AC 50/60 Hz (AC-3)
22 kW ที่ 400 V AC 50/60 Hz (AC-4)
40 kW ที่ 220...230 V AC 50/60 Hz (AC-3e)
75 kW ที่ 380...400 V AC 50/60 Hz (AC-3e)
80 kW ที่ 415...440 V AC 50/60 Hz (AC-3e)
90 kW ที่ 500 V AC 50/60 Hz (AC-3e)
100 kW ที่ 660...690 V AC 50/60 Hz (AC-3e)
75 kW ที่ 1000 V AC 50/60 Hz (AC-3e)
ความแรงม้าสูงสุด 40 แรงม้าที่ 200/208 V AC 50/60 Hz สําหรับมอเตอร์ 3 ขั้นตอน
50 แรงม้าที่ 230/240 V AC 50/60 Hz สําหรับมอเตอร์ 3 ขั้นตอน
100 แฮปพอร์สที่ 460/480 V AC 50/60 Hz สําหรับมอเตอร์ 3 ขั้นตอน
125 แรงม้าที่ 575/600 V AC 50/60 Hz สําหรับมอเตอร์ 3 ขั้นตอน
รหัสความเข้ากัน LC1D
สารประกอบที่ติดต่อกับขั้ว 3 ไม่
การปกป้อง กับ
[Ith] กระแสความร้อนอากาศฟรีแบบปกติ 200 A (ที่ 140.0000000000 °F (60 °C)) สําหรับวงจรพลังงาน
ความจุในการผลิต 140 A AC สําหรับวงจรสัญญาณที่สอดคล้องกับ IEC 60947-5-1
250 A DC สําหรับวงจรสัญญาณที่สอดคล้องกับ IEC 60947-5-1
1660 A ที่ 440 V สําหรับวงจรพลังงานที่สอดคล้องกับ IEC 60947
ความจุในการแตก 1400 A ที่ 440 V สําหรับวงจรพลังงานที่สอดคล้องกับ IEC 60947
[Icw] ระยะเวลาสั้นระดับทนกระแส 250 A 104.0000000000 °F (40 °C) - 10 นาทีสําหรับวงจรพลังงาน
580 A 104.0000000000 °F (40 °C) - 1 นาทีสําหรับวงจรพลังงาน
1200 A 104.0000000000 °F (40 °C) - 10 s สําหรับวงจรพลังงาน
1400 A 104.0000000000 °F (40 °C) - 1 วินาทีสําหรับวงจรพลังงาน
100 A - 1 s สําหรับวงจรสัญญาณ
120 A - 500 ms สําหรับวงจรสัญญาณ
140 A - 100 ms สําหรับวงจรสัญญาณ
การจัดอันดับไฟฟิวส์ที่เกี่ยวข้อง 10 A gG สําหรับวงจรสัญญาณที่สอดคล้องกับ IEC 60947-5-1
315 A gG ที่ <= 690 V ประเภทการประสานงาน 1 สําหรับวงจรพลังงาน
250 A gG ที่ <= 690 V ประเภทการประสานงาน 2 สําหรับวงจรพลังงาน
อุปทานเฉลี่ย 0.6 mOhm - Ith 200 A 50 Hz สําหรับวงจรพลังงาน
การสูญเสียพลังงานต่อเสา 24 W AC-1
13.5W AC-3
13.5W AC-3e
[Ui] ความแรงดันการกันความหนาวระดับชื่อ วงจรพลังงาน 600 V CSA
วงจรพลังงาน 600 V UL
วงจรพลังงาน 1000 V IEC 60947-4-1
วงจรสัญญาณ 690 V IEC 60947-1
วงจรสัญญาณ 600 V CSA
วงจรสัญญาณ 600 V UL
ประเภทความดันเกิน III
ปริมาณมลพิษ 3
[Uimp] อัตราการกระตุ้นทนความกระตุ้น 8 kV IEC 60947
ระดับความน่าเชื่อถือของความปลอดภัย B10d = 684932 วงจร เครื่องติดต่อที่มีภาระป้ายชื่อ EN/ISO 13849-1
B10d = 10000000 วงจร เครื่องติดต่อที่มีภาระกล EN/ISO 13849-1
ความทนทานทางกล 8 Mจักรยาน
ความทนทานทางไฟฟ้า 0.85 MCycles 150 A AC-3 <= 440 V
1 Mcycle 200 A AC-1 <= 440 V
0.85 MCycles 150 A AC-3e <= 440 V
ประเภทวงจรควบคุม มาตรฐาน DC
เทคโนโลยีโค้ล มีอุปกรณ์กดกดแบบบูรณาการ
ขั้นต่ําความเข้มงวดวงจรควบคุม 0.75...1.2 Uc -40.0000000000...131.0000000000 °F (-40...55 °C) DC การทํางาน
0.15...0.4 Uc -40.0000000000...158.0000000000 °F (-40...70 °C) การตกออกของ DC
1...1.2 Uc 131.0000000000...158.0000000000 °F (55...70 °C) การทํางาน DC
พลังการบุกเข้าใน W 270...365 W 68.0000000000 °F (20 °C))
การบริโภคพลังงานในระยะยาวใน W 2.4...5.1 W 68.0000000000 °F (20 °C)
ระยะเวลาการทํางาน 20... 35 ms ปิด
40...เปิด 75 มิซ
สัตถีเวลา 25 ms
อัตราการทํางานสูงสุด 1200 cyc/h 140.0000000000 °F (60 °C)
อัตราการทํางานสูงสุด 1200 cyc/h ในอุณหภูมิ 60 °C
การเชื่อมต่อ - เทอร์มินัล วงจรควบคุม: ปลายสกรูคลับ 2 0.002...0.004 in2 (1...2.5 mm2) - ความแข็งของสายไฟฟ้า: นุ่มนวลกับปลายสายไฟฟ้า
วงจรควบคุม: ปลายสกรูแคลมป์ 1 0.002...0.004 in2 (1...2.5 mm2) - ความแข็งแรงของสายไฟ: นุ่มนวลกับปลายสายไฟ
วงจรควบคุม: ปลายสกรูแคลมป์ 1 0.002...0.004 in2 (1...2.5 mm2) - ความแข็งแรงของสายไฟฟ้า: นุ่มนวลโดยไม่มีปลายสายไฟฟ้า
วงจรควบคุม: ปลายสกรูแคลมป์ 2 0.002...0.004 in2 (1...2.5 mm2) - ความแข็งแรงของสายไฟฟ้า: นุ่มนวลโดยไม่มีปลายสายไฟฟ้า
วงจรควบคุม: ปลายสกรูแคลมป์ 1 0.002...0.004 in2 (1...2.5 mm2) - ความแข็งแรงของสายไฟฟ้า: แท้โดยไม่มีปลายสายไฟฟ้า
วงจรควบคุม: ปลายสกรูแคลมป์ 2 0.002...0.004 in2 (1...2.5 mm2) - ความแข็งของสายไฟฟ้า: แท้โดยไม่มีปลายสายไฟฟ้า
วงจรพลังงาน: เครื่องเชื่อม 1 0.02...0.2 in2 (10...120 mm2) - ความแข็งแรงของสายไฟฟ้า: นุ่มนวลโดยไม่มีปลายสายไฟฟ้า
วงจรพลังงาน: เครื่องเชื่อม 2 0.02...0.08 in2 (10...50 mm2) - ความแข็งแรงของสายไฟฟ้า: นุ่มนวลโดยไม่มีปลายสายไฟฟ้า
วงจรพลังงาน: เครื่องเชื่อม 1 0.02...0.2 in2 (10...120 mm2) - ความแข็งแรงของสายไฟ: นุ่มนวลกับปลายสายไฟ
วงจรพลังงาน: เครื่องเชื่อม 2 0.02...0.08 in2 (10...50 mm2) - ความแข็งแรงของสายไฟ: นุ่มนวลกับปลายสายไฟ
วงจรพลังงาน: เครื่องเชื่อม 1 0.02...0.2 in2 (10...120 mm2) - ความแข็งแรงของสายไฟฟ้า: แท้โดยไม่มีปลายสายไฟฟ้า
วงจรพลังงาน: เครื่องเชื่อม 2 0.02...0.08 in2 (10...50 mm2) - ความแข็งแรงของสายไฟฟ้า: แข็งแรงโดยไม่มีปลายสายไฟฟ้า
ทอร์คการดึง วงจรควบคุม 10.6 lbf.in (1.2 N.m) ปลายสกรูแคลมป์เรียบ Ø 6 mm
วงจรควบคุม 10.6 lbf.in (1.2 N.m) ปลายสกรูคลับ
วงจรพลังงาน 106.2 lbf.in (12 N.m) เครื่องเชื่อม hexagonal 0.2 in (4 mm)
วงจรควบคุม 10.6 lbf.in (1.2 N.m) ปลายสกรูคลับ pozidriv No 2
องค์ประกอบของเครื่องติดต่อผู้ช่วย 1 NO + 1 NC
ประเภทสายต่อรอง การเชื่อมโยงกล 1 NO + 1 NC IEC 60947-5-1
ติดต่อกระจก 1 NC IEC 60947-4-1
ความถี่ของวงจรสัญญาณ 25... 400 Hz
ความดันสลับขั้นต่ํา 17 V สําหรับวงจรสัญญาณ
กระแสสลับขั้นต่ํา 5 mA สําหรับวงจรสัญญาณ
ความต้านทานในการปิด > 10 MOhm สําหรับวงจรสัญญาณ
เวลาที่ไม่ซ้อนกัน 1.5 ms เมื่อขาดพลังงานระหว่าง NC และ NO ติดต่อ
1.5 ms เมื่อมีพลังงานระหว่าง NC และ NO ติดต่อ
การรองรับการติดตั้ง รถไฟ
พล็อก
สิ่งแวดล้อม
มาตรฐาน CSA C22.2 เลข 14
EN 60947-4-1
IEC 60947-4-1
IEC 60335-1: ข้อ 302
IEC 60335-2-40:ลิงก์ JJ
UL 60335-2-40:ลิงก์ JJ
UL 60947-4-1
CSA C22.2 เลขที่ 60947-4-1
JIS C8201-4-1
การรับรองสินค้า UL
CCC
CSA
CE
UKCA
ทหารเรือ
EAC
ระดับการป้องกัน IP IP20 หน้าหน้า IEC 60529
การรักษาป้องกัน THIEC 60068-2-30
ทนต่อสภาพภูมิอากาศ IACS E10 การเผชิญกับความร้อนที่ชื้น
อุณหภูมิอากาศรอบตัวที่อนุญาต -40.0000000000...140.0000000000 °F (-40...60 °C)
140.0000000000...158.0000000000 °F (60...70 °C) พร้อมการลดความร้อน
ความสูงในการใช้งาน 0...9842.52 ฟุต (0...3000 ม.)
ความทนทานต่อไฟ 1562.0000000000 °F (850 °C) IEC 60695-2-1
ความยืดหยุ่นไฟ V1 ตรงกับ UL 94
ความแข็งแรงทางกล เครื่องติดต่อสั่นเปิด 2 Gn, 5...300 Hz)
เครื่องติดต่อการสั่น 4 Gn, 5...300 Hz)
ติดต่อชนิดปิด 15 Gn สําหรับ 11 ms)
ติดต่อชนิดเปิด 6 Gn สําหรับ 11 ms)
ความสูง 6.2 นิ้ว (158 มม.)
ความกว้าง 4.7 นิ้ว (120 มม.)
ความลึก 5.4 นิ้ว (136 มม)
น้ําหนักสะสม 5.5 ปอนด์ (สหรัฐ) (2.5 กิโลกรัม)
รายละเอียดการสั่งซื้อและการจัดส่ง
ประเภท US10I1222359
โปรแกรมการลดราคา 0I12
GTIN 3389110475982
ความสามารถในการคืน ใช่
ประเทศกําเนิด สหรัฐ
หน่วยบรรจุ
หน่วย ประเภทของพัสดุ 1 PCE
จํานวนหน่วยในแพ็คเกจ 1 1
กล่อง 1 ความสูง 6.9 นิ้ว (17.5 ซม.)
แพ็คเกจ 1 ความกว้าง 7.5 นิ้ว (19 cm)
กล่อง 1 ความยาว 8.5 นิ้ว (21.5 ซม.)
กล่อง 1 น้ําหนัก 5.454 ปอนด์ (สหรัฐ) (2.474 กิโลกรัม)
หน่วย ประเภทของพัสดุ 2 S06
จํานวนหน่วยในแพ็คเกจ 2 27
กล่อง 2 ความสูง 29.5 นิ้ว (75 ซม.)
แพ็คเกจ 2 ความกว้าง 23.6 นิ้ว (60 cm)
แพ็คเกจ 2 ความยาว 31.5 in (80 cm)
กล่อง 2 น้ําหนัก 175.925 ปอนด์ ((สหรัฐ) (79.798 กิโลกรัม)
