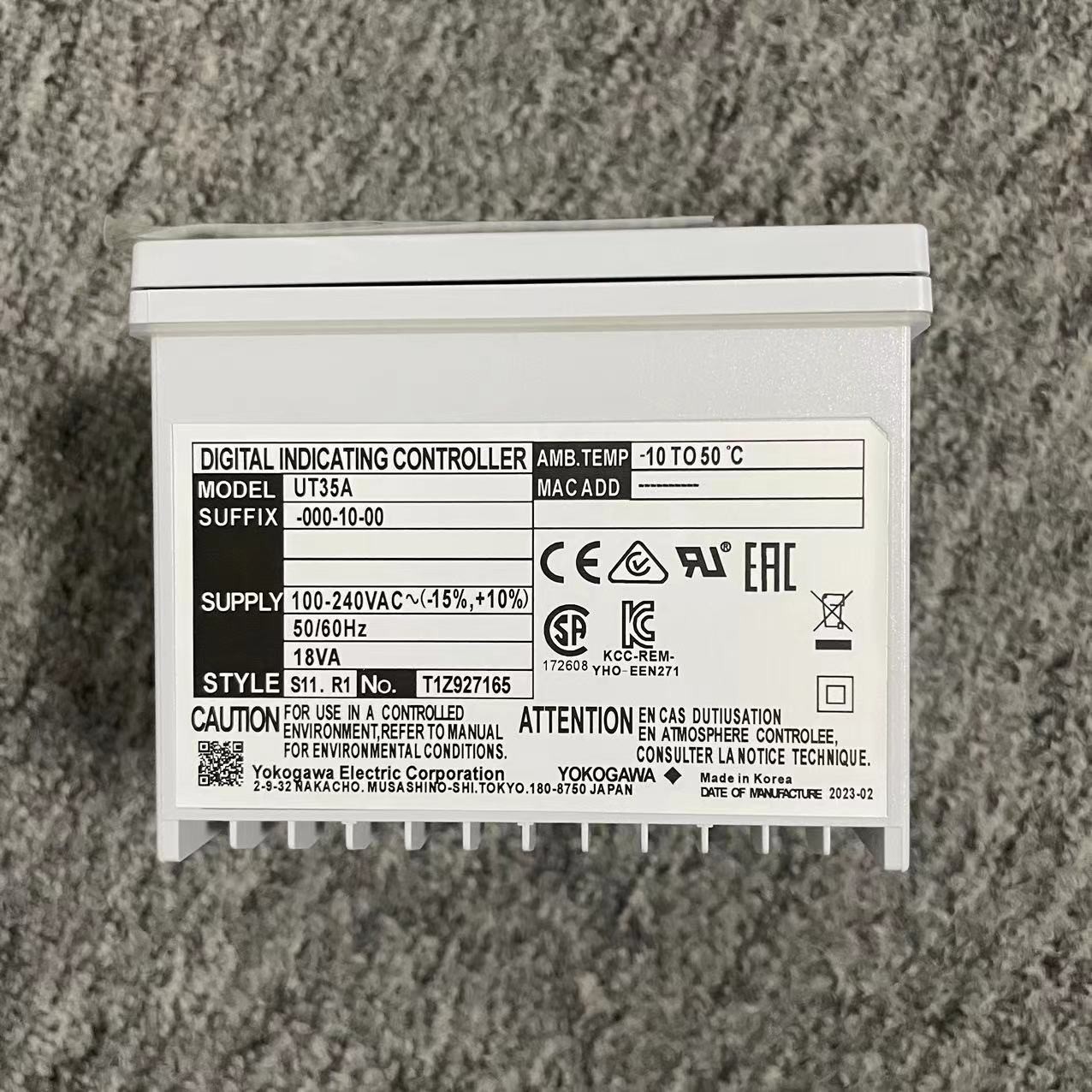

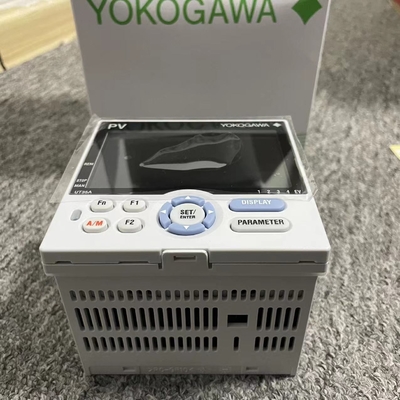

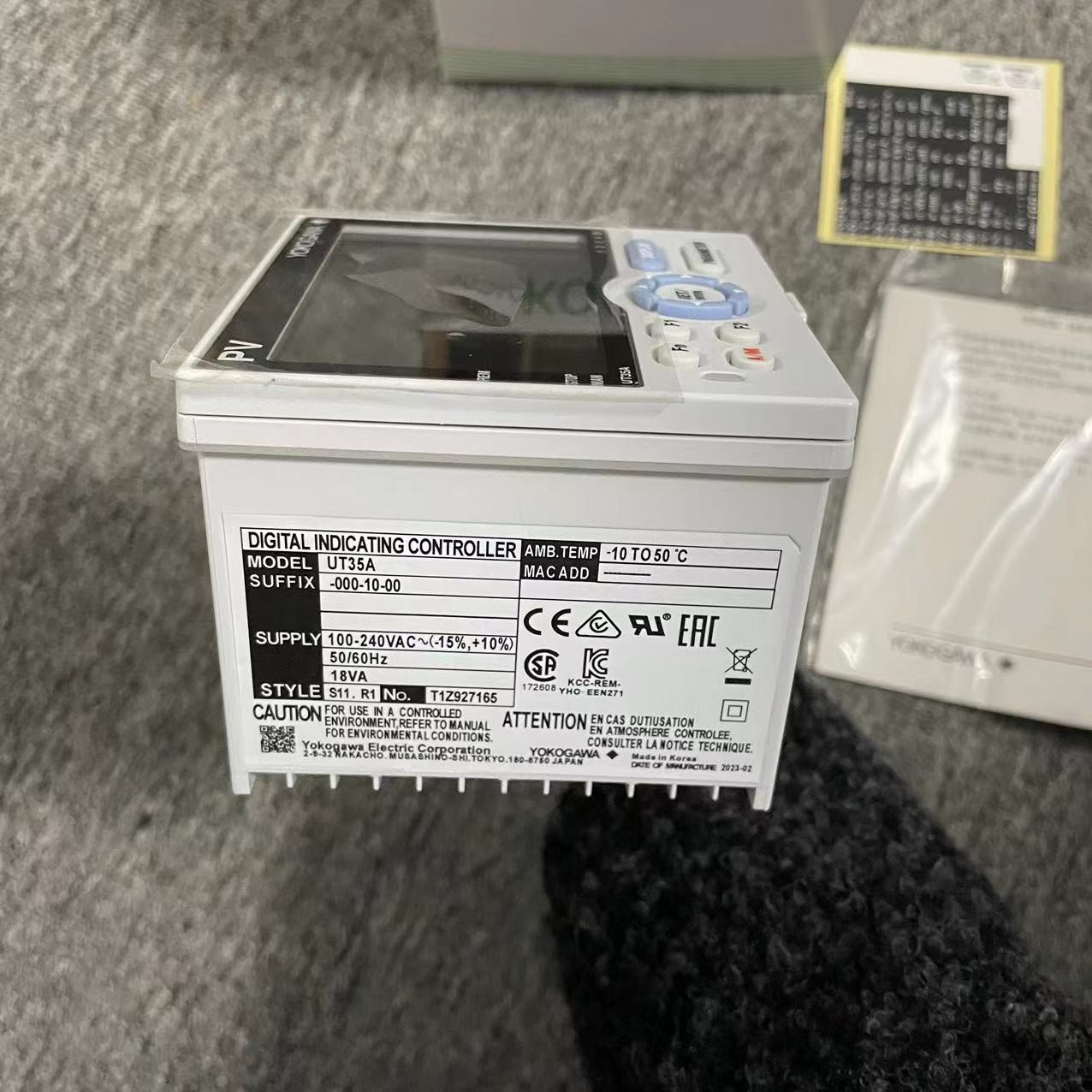

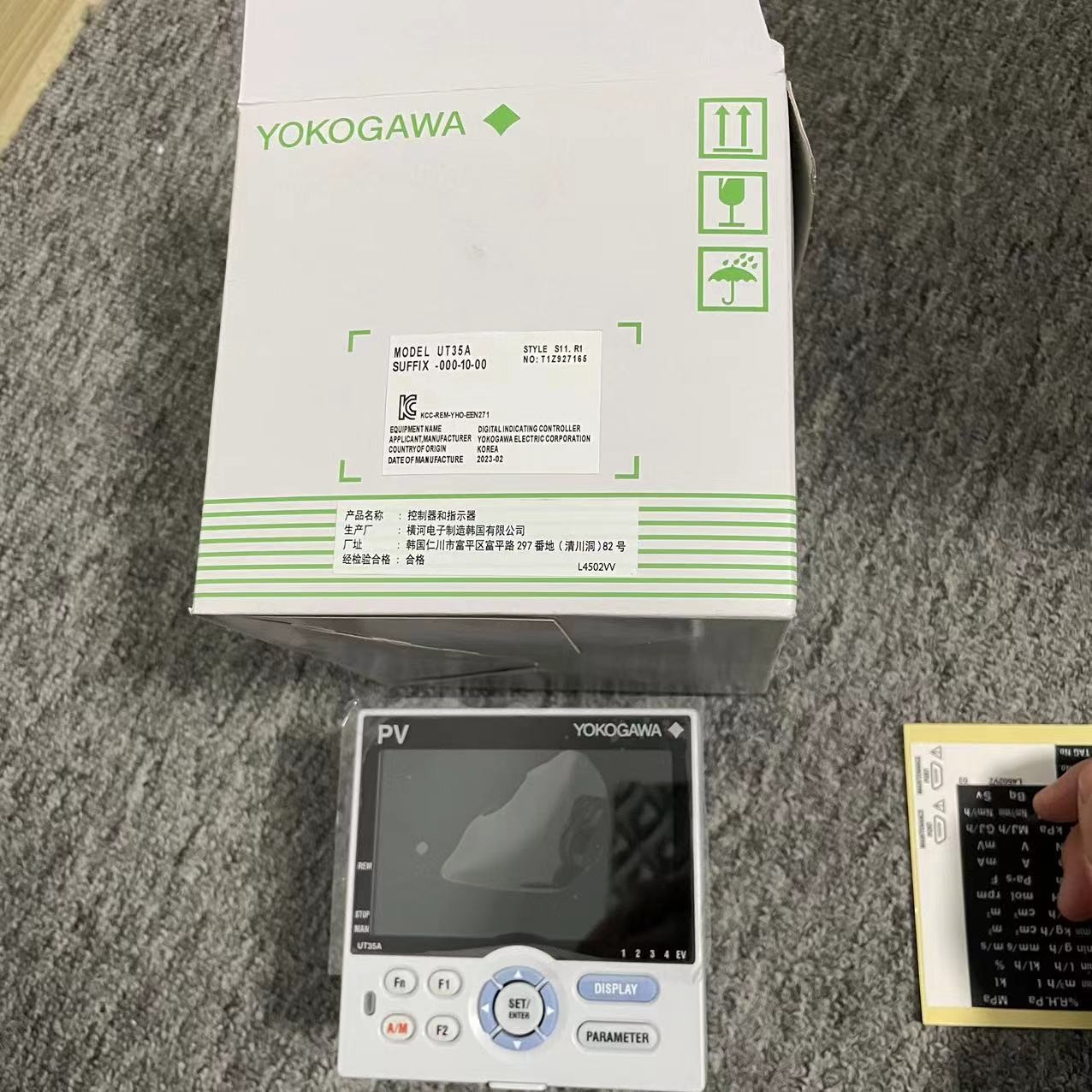

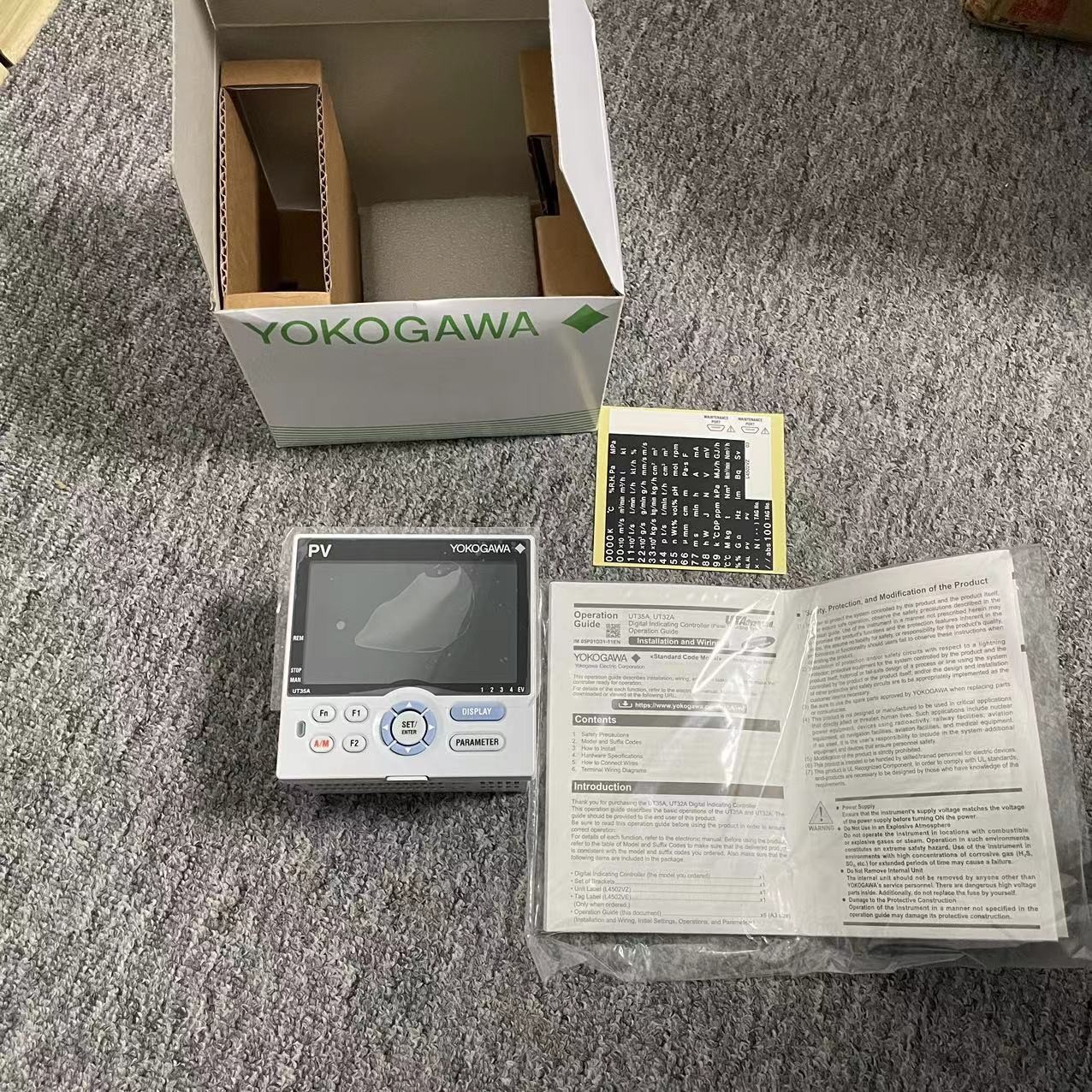

UT35A-001-10-00 เครื่องควบคุมอุณหภูมิดิจิตอลเดิมสําหรับการใช้งานในอุตสาหกรรม

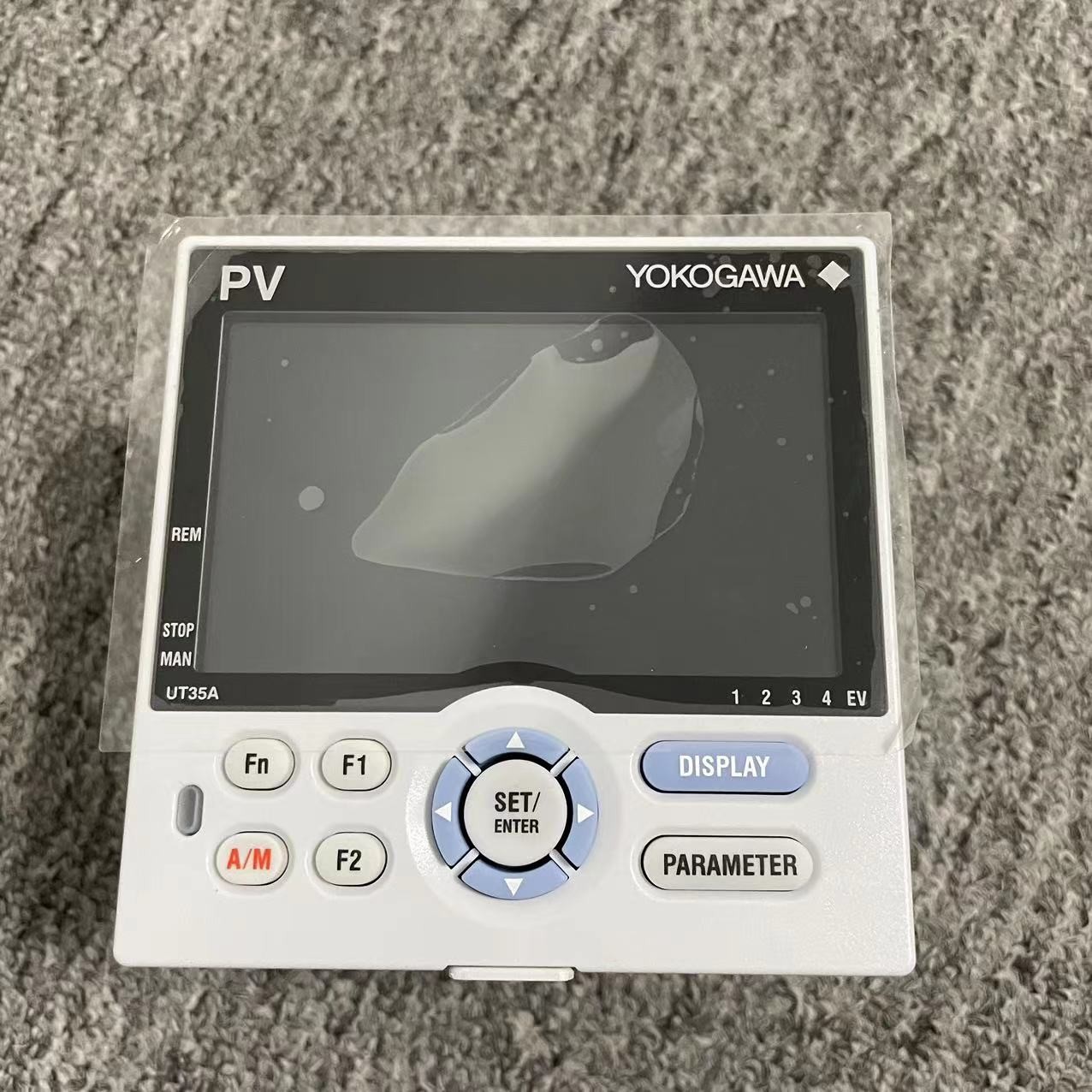

เครื่องควบคุมอุณหภูมิ UT35A และ UT32A ใช้จอ LCD สีขนาดใหญ่ 14 เซ็กเมนต์ที่อ่านง่าย พร้อมกับคีย์การนําทางฟังก์ชันเรียงลําดับบันไดถูกรวมเป็นมาตรฐาน. ความลึกของตัวควบคุมที่สั้นช่วยประหยัดพื้นที่แผ่นเครื่องมือ UT35A / UT32A ยังรองรับเครือข่ายที่เปิด เช่น การสื่อสาร Ethernet

ลักษณะของเครื่องควบคุมอุณหภูมิ UT35A และ UT32A

• 4 ปัจจัยตั้งเป้าหมาย (หมายเลข PID) ที่มีให้เป็นมาตรฐาน
• 3 ระบบปลายทางส่วนกลางที่อิสระจากสัญญาณเตือน มีให้เป็นมาตรฐาน
• โปรแกรมเรียงลําดับบันไดสามารถสร้าง
• การทํางานง่าย
• ขนาดสูงสุด 8 DO (มีให้เลือก)
• คู่มือการใช้งานหลายภาษา (ญี่ปุ่น, อังกฤษ, เยอรมัน, ฝรั่งเศส, สเปน, จีนและเกาหลี) มีให้เลือก กรุณาระบุภาษาที่ต้องการเมื่อสั่งซื้อ
• รูปแบบรหัสรายละเอียดที่สามารถปรับปรุงรายละเอียดที่เหมาะสมกับคุณที่สุด

• การควบคุมระดับสูง

  รูปแบบควบคุม

  รูปแบบการควบคุมสามารถตั้งค่าการตั้งค่าและการเปลี่ยนแปลงปริมาตรได้ง่าย

• การควบคุมแบบวงจรเดียว

• 5 ประเภทการควบคุมที่ติดตั้ง

  • การควบคุม PID
  • ระบบควบคุม ON/OFF (จุดความสับสน)
  • การควบคุม ON/OFF (2 จุดของ hysteresis)
  • ตําแหน่งสอง ระดับการควบคุม
  • ระบบควบคุมความร้อน/ความเย็น



  สําหรับความสอดคล้องระหว่างโหมดควบคุมข้างต้นและประเภทควบคุมสําหรับแต่ละรุ่น กรุณาดูรายละเอียด

  การควบคุมลําดับบันได

  ด้วยการควบคุมลําดับบันไดที่ติดตั้งไว้ ระดับการใช้งานเพิ่มขึ้นอย่างมาก คุณสมบัตินี้เป็นมาตรฐานในเครื่องควบคุม UTAadvanced ทั้งหมด (ยกเว้น UM33A)ฟังก์ชันการควบคุมลําดับบันไดสามารถแทน PLC เล็กที่ต้องการโดยการใช้งานการควบคุมลําดับและการควบคุม PID สามารถดําเนินการพร้อมกัน

• การติดตามและควบคุมเครื่องจักรภายนอก
  ตัวอย่างเช่น: หลอดไฟ, สวิตช์, ไทม์
• แก้ไขฟังก์ชัน Logic input/output ง่ายๆ
  จํานวนประเภทคําสั่งพื้นฐาน: 13
  จํานวนประเภทคําสั่งการใช้งาน: 73

• [ตัวอย่างการใช้บันได]	[ตัวอย่างการเขียนโปรแกรมบันได]

  ตัวอย่างการใช้งานของโปรแกรมเรียงลําดับบันได

  สามารถลดวงจรควบคุมลําดับสัญญาณเตือนได้
  โปรแกรมเรียงลําดับบันไดถูกสร้างขึ้นใน UTAadvanced เป็นมาตรฐาน ปฏิบัติการเรียงลําดับบันไดสามารถติดตามและควบคุมอุปกรณ์ด้านนอก เช่น รีเล่ทําให้สามารถลดต้นทุน.

  [แบบปกติ] การกระทําเตือนถูกสร้างขึ้นโดยวงจรควบคุมลําดับ (รีเล่, ไทม์, ฯลฯ) นอกตัวควบคุม

  [UTAAdvanced] การกระทําเตือนถูกสร้างโดยโปรแกรมลําดับบันไดภายใน UTAadvanced ทําให้สามารถลดต้นทุนได้





  การลดภาระของระบบโฮสต์

  [แบบปกติ] ข้อมูลแบบแอนาล็อกหลายประเภทถูกจับในระบบเจ้าภาพ (PLC เป็นต้น) และคํานวณ ผลลัพธ์ถูกประมวลผลโดยเครื่องควบคุมสนามเพื่อควบคุมผ่านคําสั่ง

  [UTAAdvanced] UTAAdvanced ด้วยการเข้าแบบแอนาล็อกสูงสุด 4 ครั้ง* ทําให้สามารถเก็บข้อมูลแบบแอนาล็อกหลายประเภทได้โดยตรงในตัวควบคุมและคํานวณโดยโปรแกรมบันไดทําให้ลดภาระการสร้างระบบของโฮสต์การดําเนินงาน: ดัชนีต่างๆ ของข้อมูลแบบแอนาล็อกถูกจับในระบบเจ้าภาพ (PLC เป็นต้น) และคํานวณ ผลลัพธ์ถูกประมวลผลโดยผู้ควบคุมสนามเพื่อควบคุมผ่านคําสั่ง * ในกรณี UT55A



  การเข้า/การออกทั่วไป
  เลือกประเภท input และ output ผ่าน Configuration

  การใส่ข้อมูลทั่วไป

  เลือกจาก TC, RTD, mV/DC voltage และกระแสไฟฟ้าแบบ DC (การเข้ากระแสไฟฟ้าแบบ DC: ไม่จําเป็นต้องใช้ตัวต่อต้าน shunt)

  ประเภทข้อมูลและระยะทางสามารถเลือกได้โดยผู้ใช้ผ่านแผ่นด้านหน้าหรือโดยใช้โปรแกรมการตั้งค่าปารามิเตอร์ LL50A

• ± 0.1% ความแม่นยําของการแสดง
• เชื่อมต่อ 2 เครื่องส่ง 2 สายพร้อมกัน

• อุปกรณ์ทุกเครื่องมีไฟฟ้า 15 V Loop (15 V LPS) สําหรับตัวส่งสัญญาณ
  นอกจากนี้ LPS 24 V ยังมีให้บริการพร้อมกันสําหรับเครื่องมือบางส่วนเป็นฟังก์ชันที่เลือก



  ผลิตทั่วไป

  ผู้ใช้สามารถเลือกสําหรับการออกเรเล่, ความดันและปริมาณกระแส

• การออกของเรเล่: การควบคุม ON/OFF การควบคุม PID ที่สัดส่วนกับเวลา
• ความดันผลิตกระแทก: การควบคุม PID ที่สอดคล้องกับเวลา
• ปัจจุบันการออก: การควบคุม PID ต่อเนื่อง

• ระบบควบคุมการทําความร้อน/ทําความเย็นมี 2 ชุดการออกแบบทั่วไป

• มีการผสมผสานผลิตของเรเล่, อัมพวาสและปัจจุบัน

• ดําเนินวาล์วควบคุมแบบมอเตอร์ โดยใช้ PID ที่สัดส่วนกับตําแหน่ง

• ฟังก์ชันควบคุม PID ที่สัดส่วนกับตําแหน่งมี 2 ชุดการออกเรเล่สําหรับการหมุนตรง / กลับของวาล์วควบคุมแบบมอเตอร์
• ทางเข้าสายสไลด์เพื่อให้อาหารกลับตําแหน่งของวาล์วยังมีอยู่

• ฟังก์ชันการปรับแต่งอัตโนมัติ (AT)

  สถานการณ์ต่อไปนี้สามารถกําหนดได้ เพื่อเพิ่มความแม่นยําในการคํานวณค่าคงที่ PID โดยใช้ AT

• อัลกอริทึมสองชนิดในการคํานวณค่าคงที่ PID มีให้เลือก
