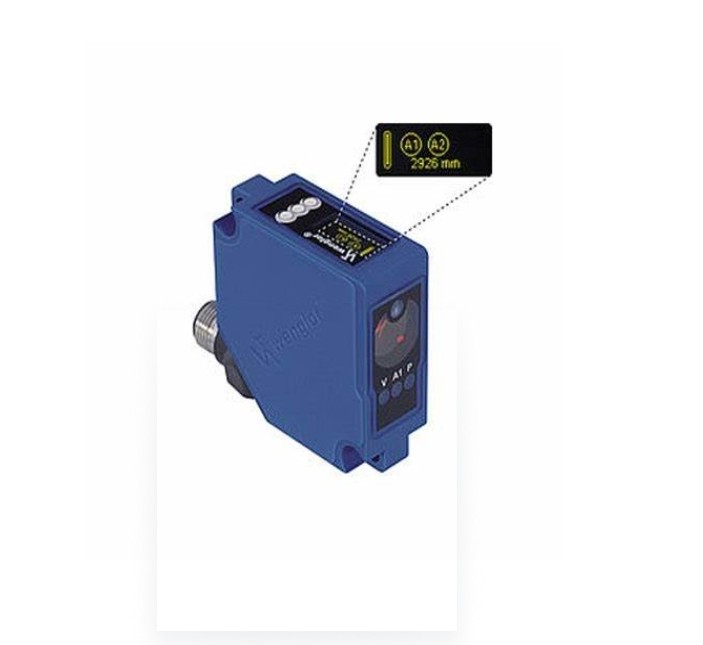

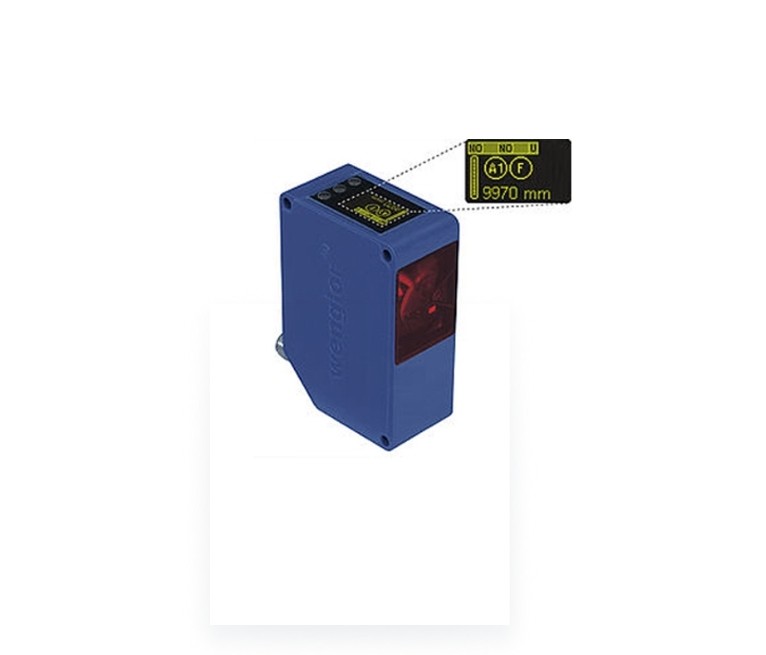

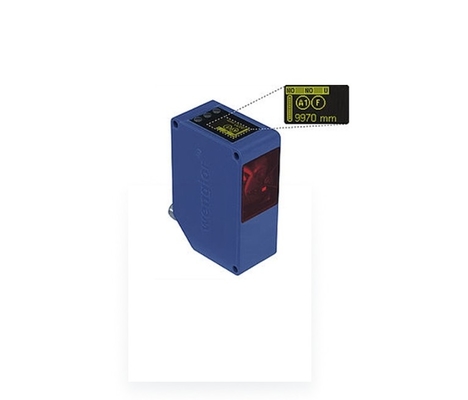

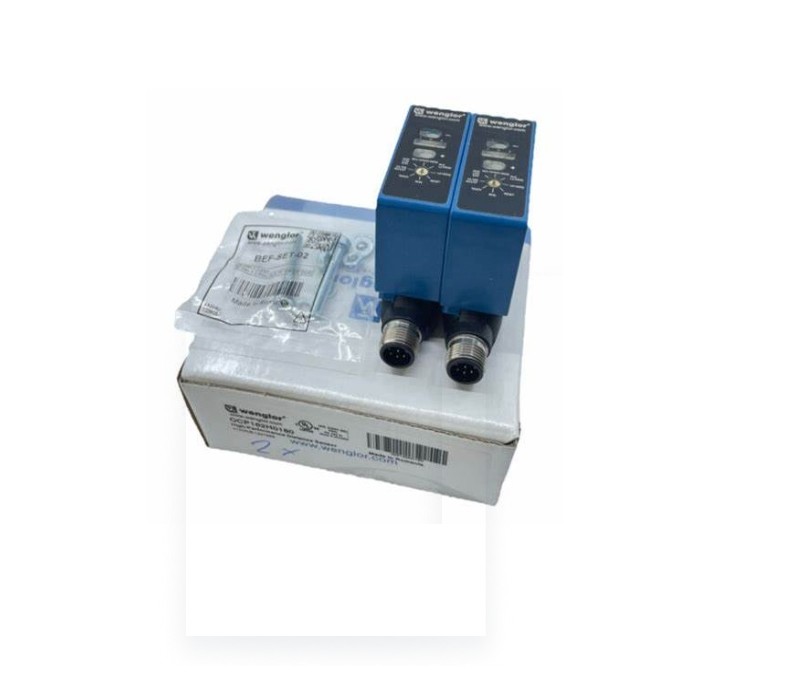

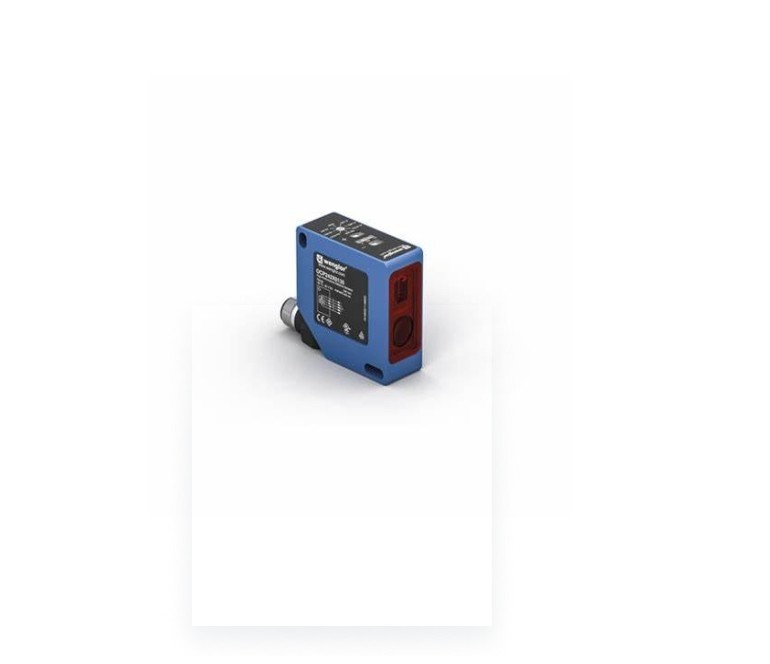

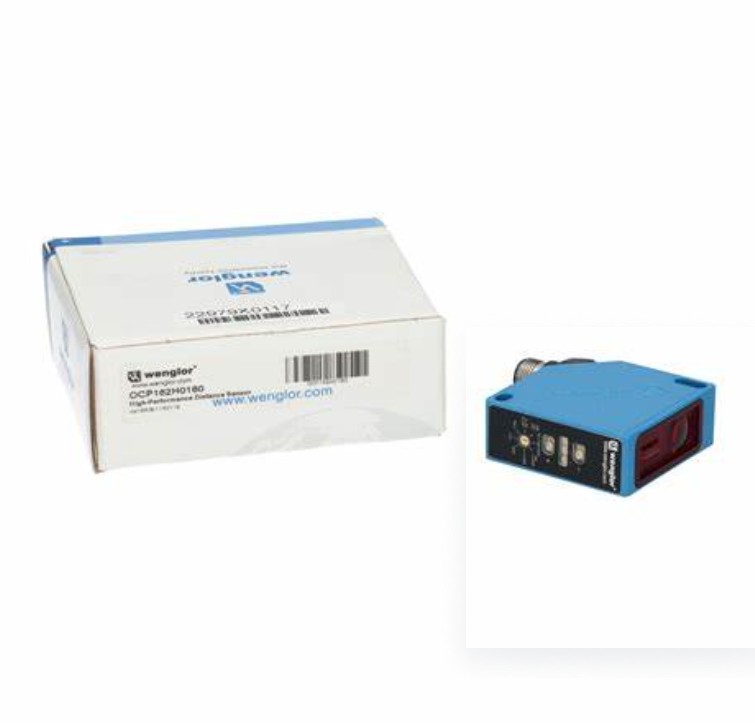

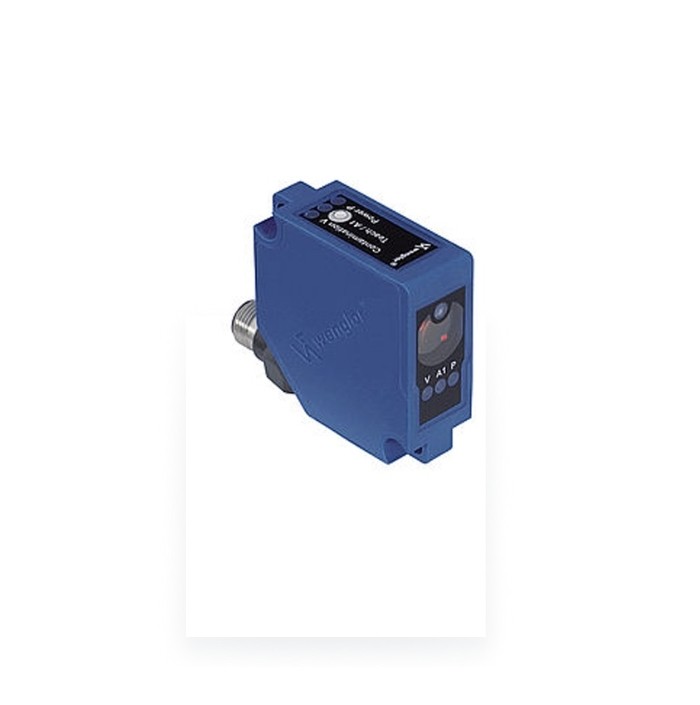

OCP162H0180 หน่วยตรวจจับระยะทางที่มีประสิทธิภาพสูง

คําอธิบาย

• ความละเอียดสูง: 20 μm (รูปแบบความละเอียด)
• ความเป็นเส้นตรง: 0,1 % (รูปแบบความละเอียด)
• ฟังก์ชันซูม
• ค่าที่วัดได้ โดยไม่เกี่ยวข้องกับวัสดุ สีและความสว่าง

• ความละเอียดสูง: 20 μm (รูปแบบความละเอียด)

• ความเป็นเส้นตรง: 0,1 % (รูปแบบความละเอียด)

• ค่าที่วัดได้ โดยไม่เกี่ยวข้องกับวัสดุ สีและความสว่าง

• เวลาตอบสนอง: < 660 μs (สภาพความเร็ว)

• ฟังก์ชันซูม

• เซ็นเซอร์เหล่านี้ทํางานด้วยสาย CMOS ความละเอียดสูง และเทคโนโลยี DSP และกําหนดระยะทางโดยใช้การวัดมุมความแตกต่างในการวัดที่เกี่ยวข้องกับสีและความสว่างได้ถูกกําจัดไป. การออกแบบแบบแอนาล็อกแบบบูรณาการสามารถตั้งค่าความแรง 0...10 V (10...0 V) หรือกระแส 4...20 mA (20...4 mA)

• ข้อมูลทางแสง

• ระยะทํางาน: 40...160 มิลลิเมตร

• ระยะการวัด: 120 มม.

• ความละเอียด: 20 μm

• ความละเอียด (สภาพความเร็ว) : 30 μm

• ความเป็นเส้นตรง: 0,1 %

• ความเป็นเส้นตรง (สภาพความเร็ว) : 0,2 %

• แหล่งแสง: เลเซอร์ (สีแดง)

• ความยาวคลื่น: 660 nm

• อายุการใช้งาน (T = +25 °C) : 100000 ชั่วโมง

• ประเภทเลเซอร์ (EN 60825-1): 2

• แสงบริเวณสูงสุด: 10000 ลักซ์

• กว้างจุดแสง: ดูตาราง 1

• ข้อมูลไฟฟ้า

• ความดันไฟฟ้า: 18...30 V DC

• การบริโภคไฟฟ้าปัจจุบัน (Ub = 24 V): < 80 mA

• อัตราการวัด: 1500 / s

• อัตราการวัด (รูปแบบความละเอียด) : 600 / s

• เวลาตอบสนอง: < 660 μs

• เวลาตอบสนอง (รูปแบบความละเอียด) : < 1660 μs

• อุณหภูมิ: < 10 μm/K

• ระยะอุณหภูมิ: -25...50 °C

• การออกแบบแบบแอนาล็อก: 0...10 V/4...20 mA

• ความแรงกดออกของอัตราการอภิปรายปัจจุบัน: < 1 mA

• ความต้านทานภาระการออกปัจจุบัน: < 500 โอม

• อินเตอร์เฟซ: RS-232

• อัตรา Baud: 38400 บีดี

• ระดับการป้องกัน: III

• เลขเข้าร่วม FDA: 0820589-000

• ข้อมูลทางกล

• วิธีการตั้ง: สอน

• วัสดุบ้าน: พลาสติก

• ระดับการป้องกัน: IP67

• การเชื่อมต่อ: M12 × 1; 8-pin

• ผลิต

• ความผิดพลาด Output: yes

• การออกแบบแบบแอนาล็อก: ใช่

• อินเตอร์เฟซ RS-232: ใช่
