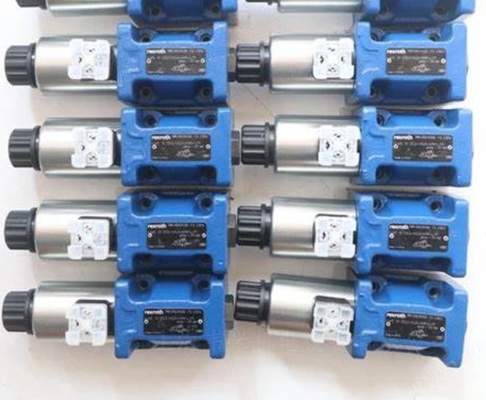

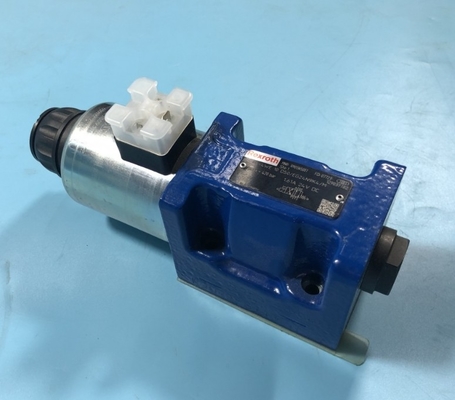

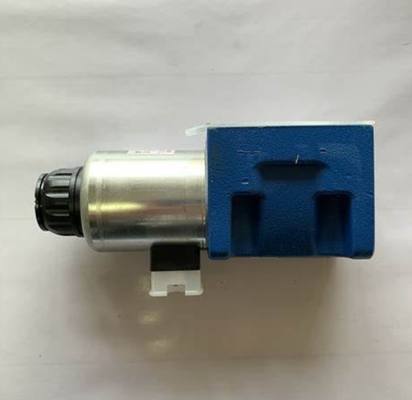

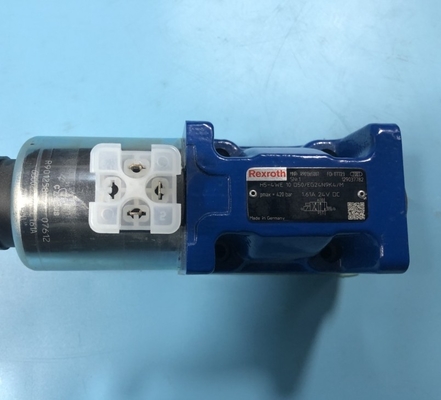

ความดันสูงสุด 350 BOSCH REXROTH 5-4WE10D5X/EG24N9K4/M

ขนาด 10, สัญลักษณ์ D, ไฟฟ้ากับโซเลโนอยด์, 24 V DC

วาล์วไฮดรอลิกอุตสาหกรรมในช่วงการทํางานสูง การสลับทิศทางการไหลของน้ํามันอย่างน่าเชื่อถือตามสัญลักษณ์ไฮดรอลิก

น้ําหนักไม่บรรจุ: 4.100 กิโลกรัม

วาล์วทิศทาง 5 ห้องประเภท 5-.WE เป็นวาล์ว spool ทิศทางที่ทํางานด้วยโซเลโนอิดที่มีเวลาการสลับเพิ่มขึ้น. มันควบคุมการเริ่มต้น, หยุดและทิศทางของการไหลวาล์วทิศทางโดยพื้นฐานประกอบด้วยบ้าน (1), หนึ่งหรือสองโซเลโนอิดอิเล็กทรอนิกส์ (2), สปิลควบคุม (3), และสปริงการกลับ (4).

ในสภาพที่ขาดพลังงาน, สปิ้นควบคุม (3) จะถูกถือไว้ในตําแหน่งกลางหรือตําแหน่งเริ่มต้นโดยสปริงกลับ (4) (ยกเว้นวาล์วที่ไม่มีสปริง "O")

หากไฟฟ้าไฟฟ้าอิเล็กทรอนิกส์ปินอ่อน (2) ได้รับพลังงาน, สปิลการควบคุม (3) จะย้ายออกจากตําแหน่งพักในตําแหน่งปลายที่ต้องการ.การปล่อยทิศทางการไหลที่ต้องการตามสัญลักษณ์ที่เลือก.

หลังจากที่ไฟฟ้าไฟฟ้า (2) ได้ปิดกรอบการควบคุม (3) ถูกผลักกลับสู่ตําแหน่งกลางหรือตําแหน่งเริ่มต้น (ยกเว้นวาล์วที่มีการปิด "OF" และวาล์วที่ไม่มีสปริงประเภท "O").

เครื่องกํากับมือ (6) ทําให้สามารถเปลี่ยนวาล์วด้วยมือโดยไม่ต้องใช้พลังงานโซเลโนอิด

เพื่อให้แน่ใจว่าทํางานอย่างถูกต้อง ให้แน่ใจว่า ห้องความดันของโซเลโนอิดเต็มไปด้วยน้ํามัน
