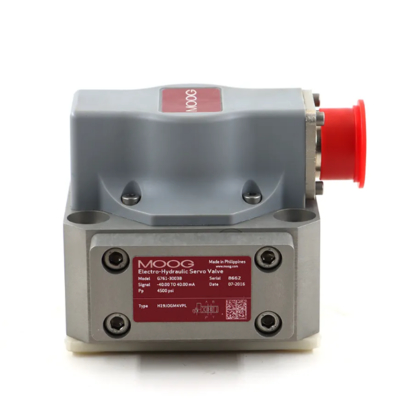

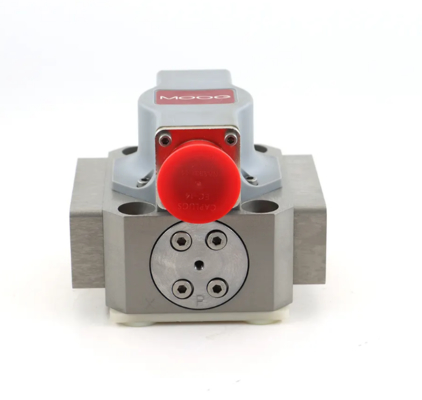

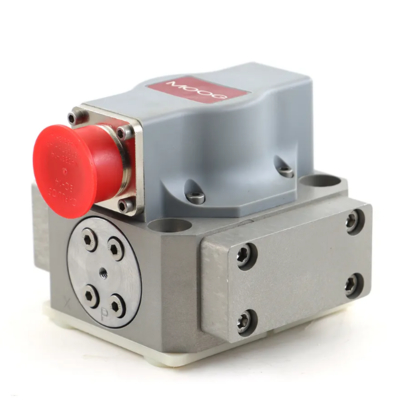

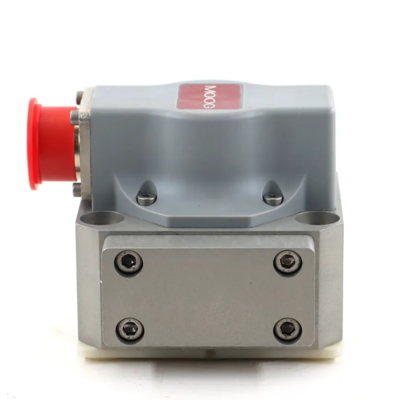

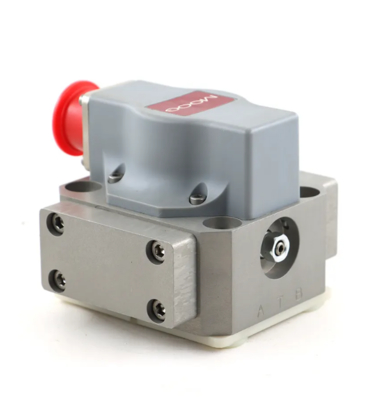

วาล์วเซอร์โวไฮดรอลิก MO-OG ซีรีส์ G761-3033B G761-3034B G761-3002B G761-3003B G761-3004B วาล์วโซลินอยด์ไฮดรอลิก

กุญแจการควบคุมการไหลของ G761/761 Series เป็นกุญแจดรอทเลทสําหรับการใช้งาน 3 และ 4 ทางการออกแบบ 2 ขั้นตอนที่ครอบคลุมช่วงระดับการไหลจาก 4 ถึง 63 ลิตร/นาที (l ถึง 16.5 gpm) ที่ 35 ba ((500 psi) ความดันของวาล์วลดลงต่อพื้น spool
ขั้นตอนการออกเป็นศูนย์กลางปิด, สี่ทางสไลด์สปูล, ขั้นตอนผู้ทดลองเป็น symmetrical double-nozzle-and flapper, ขับเคลื่อนโดยช่องว่างอากาศคู่, เครื่องยนต์หมุนแห้ง.ความตอบสนองทางกลของตําแหน่ง spool ได้รับการให้บริการโดยแอนติเลเวอร์สปริง, การออกแบบของวาล์วที่เรียบง่ายและแข็งแกร่งสําหรับการใช้งานที่น่าเชื่อถือ, ชีวิตยาว
การออกแบบง่ายและแข็งแรงสําหรับการใช้งานที่น่าเชื่อถือและอายุยาว
สปิ้ลเลื่อน ระยะทดลองประกอบด้วย มอเตอร์ปอร์ตแห้งแบบสมาธิ
ตําแหน่งถูกควบคุมโดยสายการตอบสนองคาร์บิดที่หัว
ความต้องการการออกแบบที่บังคับต้องให้ความแม่นยําสูง การทํางานที่น่าเชื่อถือและอายุการใช้งานยาวเซอร์โวัลล์ฟทั้งหมดของเราเป็นที่รู้จักสําหรับความแม่นยําสูงและการทํางานที่น่าเชื่อถือ แม้ในการใช้งานอุตสาหกรรมที่ยากที่สุด.
วาล์วเหล่านี้เหมาะสําหรับระบบควบคุมตําแหน่ง ความเร็ว ความดันหรือแรงไฟฟ้าไฮดรอลิกที่มีความจูง
ความต้องการในการตอบสนอง
การออกแบบแวน
รูปแบบติดตั้ง
ความดันการทํางานสูงสุดที่จุด P, T, A, B
ระยะทดลอง
ระดับการไหลผ่านที่ Ap, 35 bar/สปูลแลนด์
(500 psi/พื้นสปูล)
เวลาการตอบสนองขั้นตอนสําหรับ 0 ถึง 100% ของการกระแทก
2 ขั้นตอน พร้อมสปิลและบัสช์ และมอเตอร์หมุนแห้ง
15010372-004-04-0-92
315 บาร์ (4,500 psi)
เครื่องปรับระบายน้ํา
4 ลิตร/นาที
(1 gpm)
5 ms
10 y/min
(2.5 gpm)
19 ลิตร/นาที
(5 gpm)
38 ลิตร/นาที
(10 gpm)
7 ms
63 ลิตร/นาที
(16.5 gpm)
