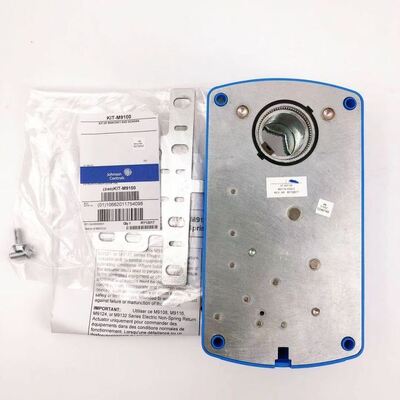

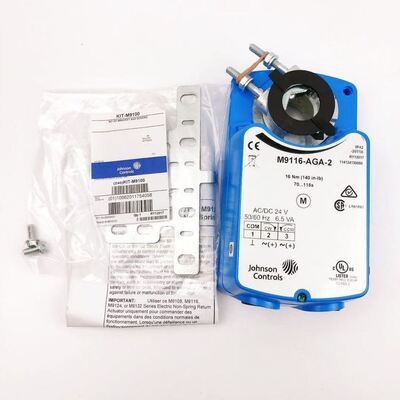

แอคชูเอเตอร์วาล์ว Johnson ดั้งเดิม M9116-GGA-2 สำหรับประเภทสวิตช์พร้อมสปริงรีเซ็ต ราคาไม่แพงและมีในสต็อก

รายละเอียดเทคนิคสินค้า M9108, M9116, M9124, และ M9132 ซีรีย์ อิเล็กทรริกต์ ไม่มีสปริง ผันกลับตัวดําเนิน ความต้องการพลังงาน M9108-, M9116-AGx: 20 ถึง 30 VAC ที่ 50/60 Hz หรือ 24 VDC ± 10%5 VA จําหน่าย, ประเภทที่ 2 ทุกรุ่นอื่น: 20 ถึง 30 VAC ในระดับ 50/60 Hz หรือ 24 VDC ± 10%; การให้สัญญาณ 7.5 VA, สัญญาณเข้าประเภทที่ 2 AGx: 24 VAC ในระดับ 50/60 Hz หรือ 24 VDC GGx, HGx: 0 (2) ถึง 10 VDC, 0 (4) ถึง 20 VDCหรือ 0 (4) ถึง 20 mA JGx: ค่าตัววัดความสามารถ 100 โอ่มขั้นต่ําถึง 10,000 โอ้มสูงสุด การปรับสัญญาณเข้า AGx: การตั้งค่าโรงงาน: เทอร์มินัล 1 และ 2, การหมุน CW เทอร์มินัล 1 และ 3, การหมุน CCW GGxHGx (แรงดันเข้าหรือแรงดันเข้า): การตั้งค่าโรงงาน: 0 ถึง 10 VDC, 0 ถึง 20 mA, การหมุน CW กับการเพิ่มสัญญาณ Jumper เลือกได้: 0 (2) ถึง 10 VDC, 0 (4) ถึง 20 VDC, หรือ 0 (4) ถึง 20 mA HGx ปรับได้ 0: 0 ถึง 6 VDC, 0 ถึง 12 VDCหรือ 0 ถึง 12 mA ระยะเวลาปรับได้: 2 ถึง 10 VDC, 4 ถึง 20 VDC, หรือ 4 ถึง 20 mA GGx, HGx, JGx: การกระทําคือกระโดดเลือกตรง (CW) หรือกลับ (CCW) กับการเพิ่มสัญญาณ000 ออห์มสําหรับ 0 (2) ถึง 10 V และ 410,000 โอมสําหรับ 0 (4) ถึง 20 วอลต์ ปัจจุบันเข้า: 500 โอม JGx: ปริมาตรปริมาตรปริมาตร 1.8 เมกะโอม สัญญาณการตอบสนอง AGD: 135 โอม ปริมาตรปริมาตรการตอบสนอง AGE: 1,000 โอม ปริมาตรการตอบสนอง GGx, HGx:0 ถึง 10 VDC หรือ 2 ถึง 10 VDC สําหรับ 90° (10 VDC ที่ 1 mA) ตรงกับการเลือกระยะความยาวของสัญญาณเข้า. JGx: 0 ถึง 10 VDC สําหรับ 90 ° (10 VDC ที่ 1 mA) การกําหนดค่าสวิทช์ผู้ช่วย xGC: สองสวิทช์ Single-Pole, Double-Throw (SPDT) ที่กําหนดค่า 24 VAC 1.5 A inductive, 3.0 A resistive; 35.0 VA มากที่สุดต่อสวิทช์คลาส 2 ผลิตภัณฑ์ทางกล (แรงหมุนในการทํางาน) M9108 Series: 70 ปอนด์ (8 N∙m) สําหรับหน่วยเดียว; ไม่พัฒนาเพื่อการใช้ร่วมกัน M9116 ซีรีส์: 140 ปอนด์ (16 N∙m) สําหรับหน่วยเดียว M9116 (ร่วมกัน) 280 ปอนด์ (32 N∙m) สําหรับหน่วยสอง (GGx, HGx) M9124 ซีรีส์:210 ปอนด์ (24 N∙m) สําหรับหน่วยเดียว M9124 (ร่วมกัน) 420 ปอนด์ (48 N∙m) สําหรับหน่วยสอง (AGx), GGx, HGx) M9132 ซีรีส์: 280 lb∙in (32 N∙m) สําหรับหน่วยหนึ่ง, M9132 (ในคู่) 560 lb∙in (64 N∙m) สําหรับสองหน่วย (AGx,GGx) หน่วยเสียงเสียง 45 dBA ในระยะหมุน 1 เมตร ระยะหมุน 0 ถึง 90 ° ในขั้นตอน 5 องศา, จํากัดด้วยกลไกถึง 93° เวลาหมุน M9108: 30 วินาทีที่ 50% ของภาระหมายเลข 25 ถึง 50 วินาทีสําหรับ 0 ถึง 70 ปอนด์ (0 ถึง 8 N∙m) M9116:80 วินาทีที่ 50% ของภาระปริมาณ 70 ถึง 115 วินาทีสําหรับ 0 ถึง 140 ปอนด์ (0 ถึง 16 N∙m) M9124: 130 วินาทีที่ 50% ของความจูงหมาย 115 ถึง 175 วินาทีสําหรับ 0 ถึง 210 ปอนด์ (0 ถึง 24 N∙m) M9132: 140 วินาทีที่ 50% ของความจูงหมาย 115 ถึง 205 วินาทีสําหรับ 0 ถึง 280 ปอนด์ (0 ถึง 32 N∙m)
