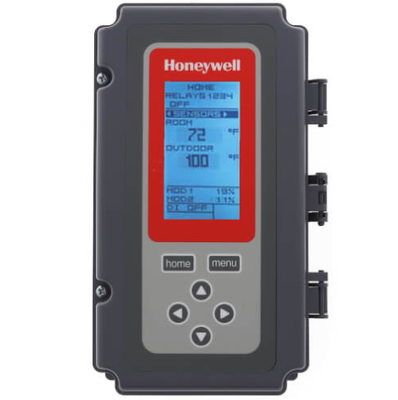

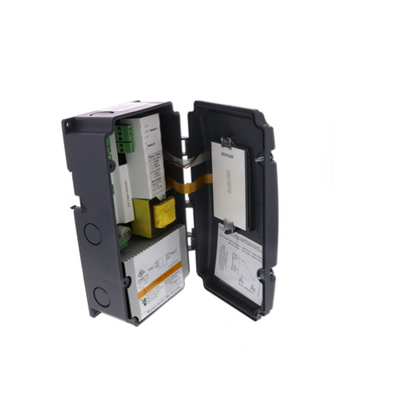

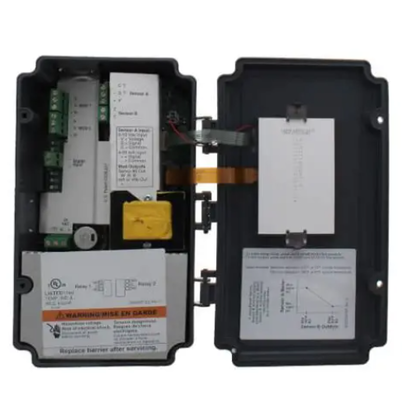

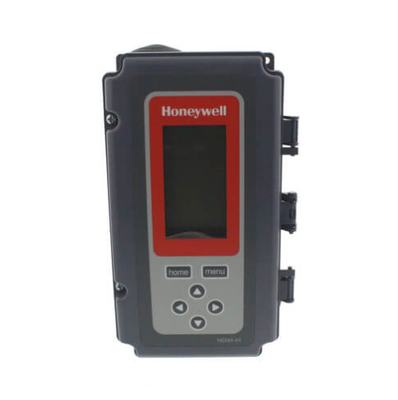

เครื่องควบคุมอุณหภูมิอิเล็กทรอนิกส์ T775B2016 ของรุ่นเดิมใหม่ มีพลังงาน 24, 120 หรือ 240 Vac และอุณหภูมิการทํางาน -40 °F ถึง 140 °F สามารถติดตั้งในสนามได้ทุกทิศทาง

พลังงาน: 24, 120 หรือ 240 Vac; 50/60 Hz การก่อดินแยกที่จําเป็นสําหรับแหล่งพลังงานใด ๆ• 8 VA มากที่สุดที่ 60 Hz • 10 VA มากที่สุดที่ 50 Hz อุณหภูมิการทํางานและการเก็บรักษา: • -40°F ถึง 125°F (-40°C ถึง 52°C) @ 50 Hz • -40°F ถึง 140°F (-40°C ถึง 60°C) @ 60 Hz ความชื้นสัมพันธ์: 5% ถึง 95% มิติที่ไม่ประปา: ดูรูป 1 หน้า 4เครื่องควบคุม T775 ทั้งหมดสามารถติดตั้งสนามได้ในทิศทางใด ๆ ไปยังแผ่นหรือผนัง. ไดจิทัล อินทุ (DI): 18 Vdc และ 3.5 mA (สําหรับการเลือกการติดต่อภายนอก) ไดจิทัล ออทอุปท์ (DO) เตือน (T775P เท่านั้น):45 NC 20 Vac RMS; 100 mA ความจุขั้นต่ําบน NO และ NC ติดต่อ • กระแสตรง (DC): 1 mA ที่ 100 mV DC ความจุขั้นต่ํา NOTE: ในการใช้งานที่ต้องการรีสัญญาณติดต่อทองช่องส่งสัญญาณภายนอกหรือตัวต่อต้านความอ้วนเพิ่มเติมอาจจําเป็นสําหรับการออกแบบดิจิตอล. ราคาออกติดต่อเรเล่ (N.O. และ N.C.): • 1/2 hp; 9.8 AFL, 58.8 ALR @ 120 Vac • 1/2 hp; 4.9 AFL, 29.4 ALR @ 240 Vac • 125 VA การปฏิบัติหน้าที่นักบิน @ 120/240 Vac • 10A @ 24 Vac การปรับปรุงผลิต: • 0-10 Vdc; ดําเนินงานอย่างน้อย 2,000 ออห์ม • 2-10 Vdc; ดําเนินงานอย่างน้อย 2,000 ออห์ม • 4-20 mA; ดําเนินงานสูงสุด 600 ออห์ม • อิเล็กทรอนิกส์ซีรีส์ 90ต้องการ 340 Ohm resistor (รวม) ผ่านปลายทาง R และ W • พลอยสัมผัสอุณหภูมิขอบเขต (แสดง): • ขั้นต่ํา -60°F (-51°C) • ขั้นสูงสุด 270°F (132°C)
