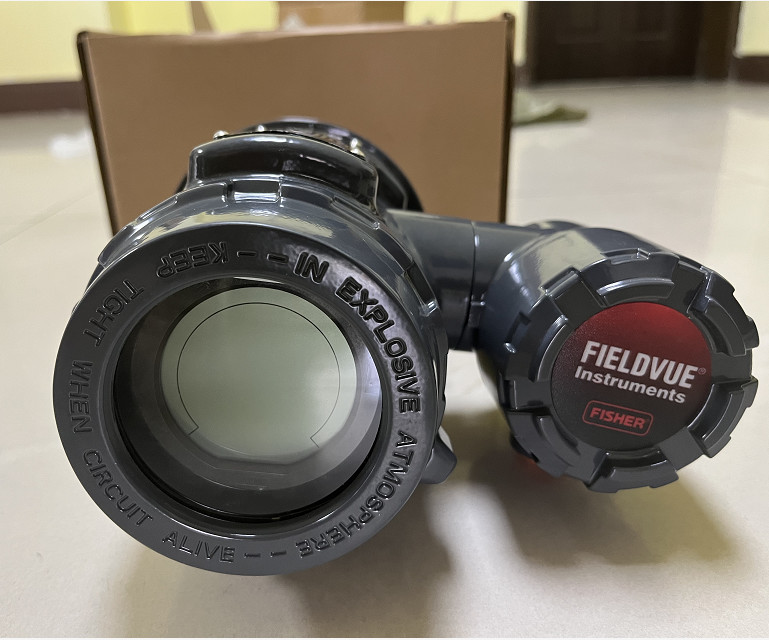

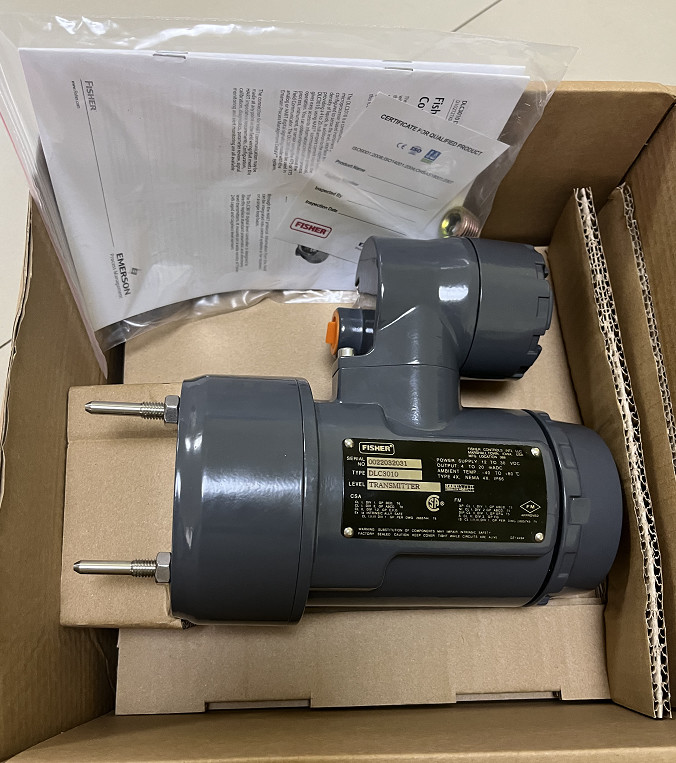

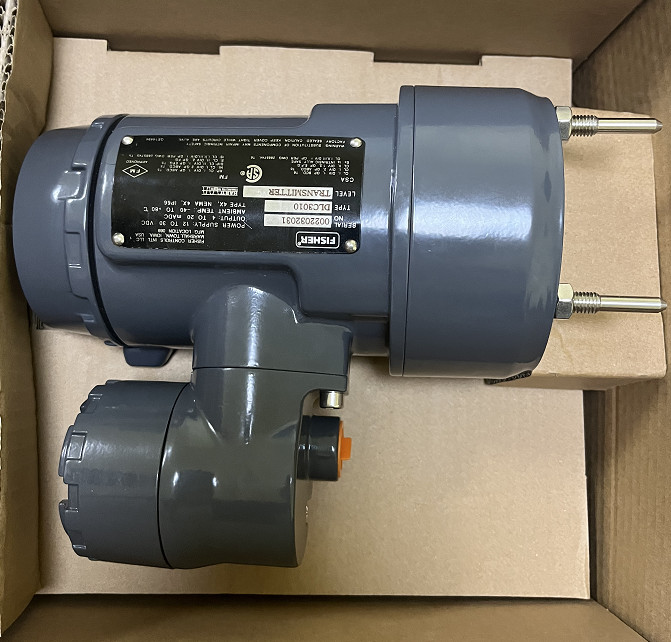

ต้นฉบับ Fisher FIELDVU DLC3010 เครื่องส่งสัญญาณระดับตัวควบคุมระดับดิจิตอล

อธิบายสำหรับเครื่องส่งสัญญาณระดับ

ตัวควบคุมระดับดิจิตอลซีรีส์ DLC3000 คือเครื่องมือวัดระดับการสื่อสาร ระดับไมโครโปรเซสเซอร์ อินเทอร์เฟซและการตรวจจับความหนาแน่นนอกเหนือจากฟังก์ชันปกติของการให้สัญญาณปัจจุบัน 4 ~ 20mA แล้ว ตัวควบคุมระดับดิจิตอล DLC3000 ซีรีส์ยังสามารถใช้โปรโตคอลการสื่อสาร HART เพื่อเข้าถึงข้อมูลสำคัญเกี่ยวกับการทำงานของกระบวนการได้อย่างสะดวกคุณสามารถใช้เครื่องมือสื่อสาร Type 275 HART หรือซอฟต์แวร์ AMS ValveLink เพื่อรับข้อมูลกระบวนการ เครื่องมือ หรือเซ็นเซอร์ที่ไซต์เครื่องมือหรือกล่องรวมสัญญาณทรานสมิตเตอร์ระดับดิจิตอลซีรีส์ DLC3000 ออกแบบมาเพื่อแทนที่เครื่องส่งสัญญาณระดับนิวแมติกและอิเล็กทรอนิกส์แบบมาตรฐานโดยตรง

ตัวควบคุมระดับดิจิตอล DLC3010 สามารถติดตั้งกับเซ็นเซอร์ระดับ Fisher 249 ซีรีส์หลายตัวที่มีหรือไม่มีลูกลอยภายนอก

แอนะล็อกสัญญาณเอาท์พุต: DC 4-20 มิลลิแอมป์ (การดำเนินการโดยตรง—การเพิ่มระดับ อินเทอร์เฟซ หรือความหนาแน่นเพิ่มเอาต์พุต หรือการดำเนินการย้อนกลับ—การเพิ่มระดับ อินเทอร์เฟซ หรือความหนาแน่นลดเอาต์พุต)

• ความอิ่มตัวสูง: 20.5 mA
• ความอิ่มตัวต่ำ: 3.8 mA
• สัญญาณเตือนสูง: 22.5 mA

สัญญาณอินพุต: ระดับ ส่วนต่อประสาน หรือความหนาแน่น: การเคลื่อนที่แบบหมุนของเพลาบิดอันเนื่องมาจากการเปลี่ยนแปลงในการลอยตัวของโป๊ะจะแปลงตามสัดส่วนเป็นระดับ ส่วนต่อประสาน หรือความหนาแน่นอุณหภูมิกระบวนการ: อินเทอร์เฟซ RTD ทองคำขาว 100 โอห์ม 2 หรือ 3 สายเพื่อตรวจจับอุณหภูมิกระบวนการหรืออุณหภูมิเป้าหมายที่ผู้ใช้ป้อนเพื่อชดเชยการเปลี่ยนแปลงของแรงโน้มถ่วงที่เฉพาะเจาะจง

อิทธิพลจากแหล่งจ่ายไฟ: เมื่อแรงดันไฟของแหล่งจ่ายไฟแตกต่างกันระหว่างนาทีและสูงสุด, การเปลี่ยนแปลงเอาต์พุตอยู่ภายใน<±0.2%ของขนาดเต็มจอแสดงผล LCD: สัญญาณกระแสไฟขาออก, ตัวแปรกระบวนการ, อุณหภูมิกระบวนการ, ช่วงเปอร์เซ็นต์, มุมการหมุนของท่อแรงบิด

ความแตกต่างของความหนาแน่นปานกลาง: ≥0.08g/cm³

วัสดุของท่อแรงบิด: Standardคการกำหนดค่าฉันnconel 600 หรือ Monel,HasetlloyC-276

วัสดุเปียก: 304,316L หรือเป็นของลูกค้าขอ

มาตรฐานหน้าแปลน: HG/T20592-2009,HG/T20615-2009 หรือตามลูกค้าขอ

กำลังไฟเข้า: NPT 1/2 สองตัว (เกลียวตัวเมีย) หรือแบบลูกค้า'ขอ

ป้องกันการระเบิด:การแยกการระเบิดExdⅡCT6 ปลอดภัยจากภายใน ExiaⅡCT6

เกรดป้องกัน: IP66

จัมเปอร์สัญญาณเตือน: สำหรับการวินิจฉัยตนเองถึงความล้มเหลวของตัวแปรกระบวนการ (เช่น โมดูลอิเล็กทรอนิกส์ล้มเหลว)กำหนดค่ากระบวนการตัวแปรของสัญญาณเตือนสูงและต่ำ

ข้อมูลจำเพาะ

ข้อกำหนดในการสั่งซื้อ

กรุณาเลือกรุ่นสินค้าตามตารางการเลือกรุ่น

  ปานกลางปฏิบัติการความดัน& อุณหภูมิ

  วัสดุเปียกพิเศษชื่อแบรนด์

 หมายเลขแท็ก

มาตรฐานหน้าแปลน

ชื่อกลางและความหนาแน่น

ความแม่นยำของเครื่องมือ
