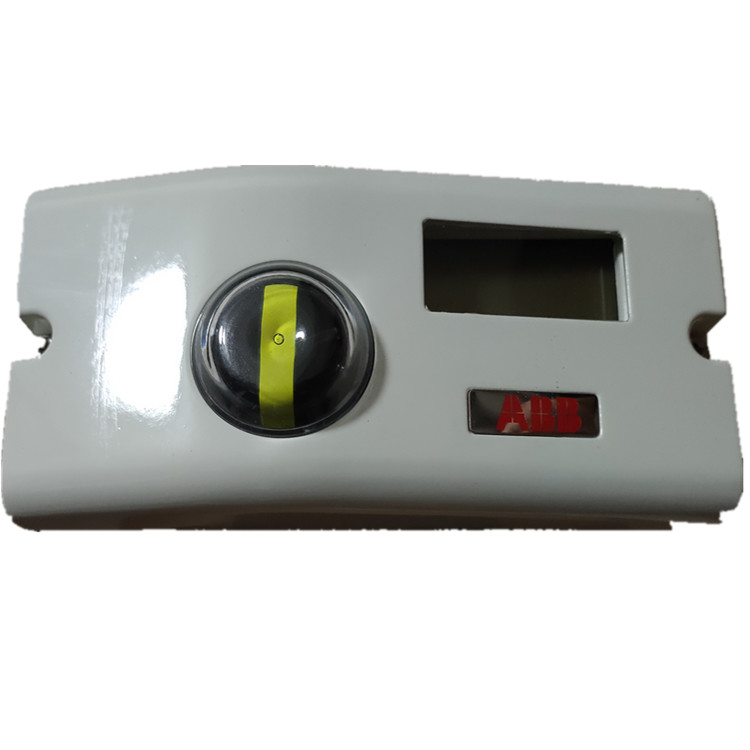

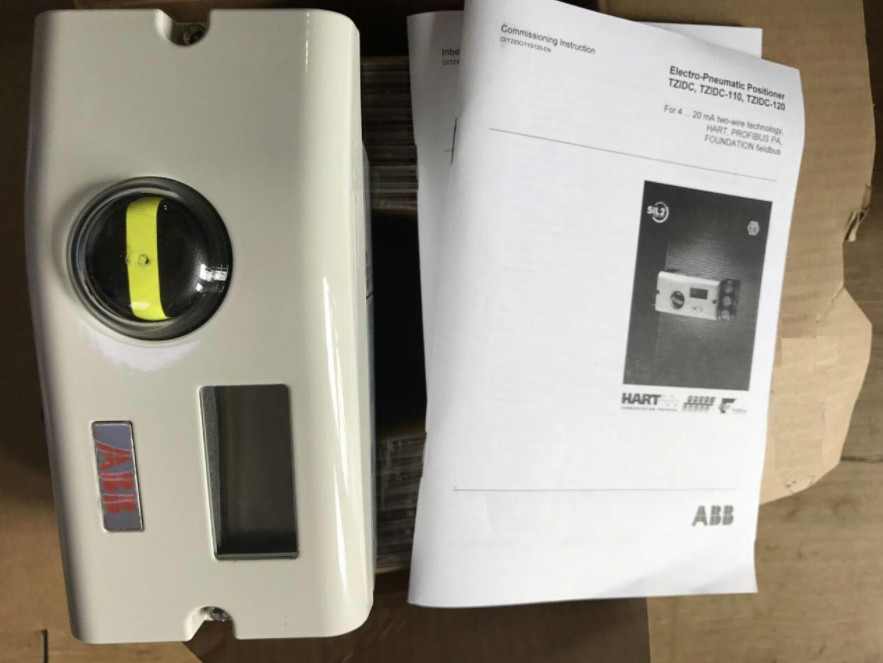

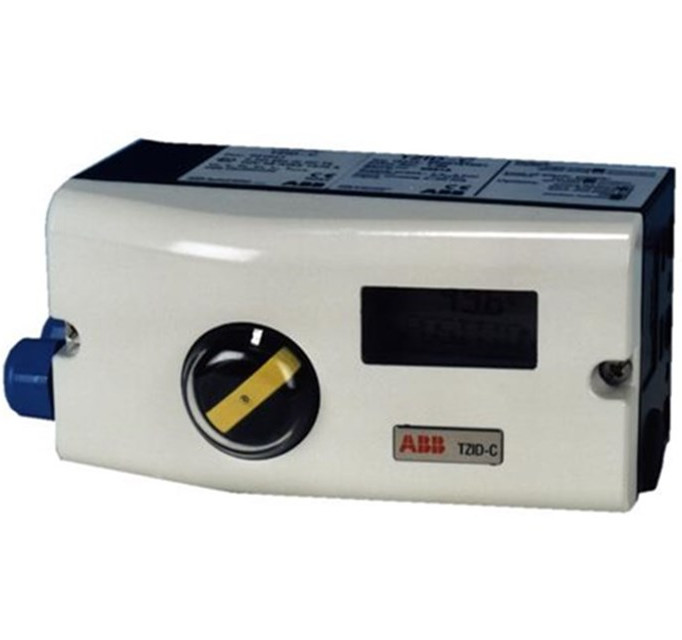

เยอรมนี เครื่องตั้งตําแหน่งอิเล็กตรอนิวเมติก (Electro Pneumatic Positioner) ของเอบบี ทีซีไอดีซี (ABB TZIDC)

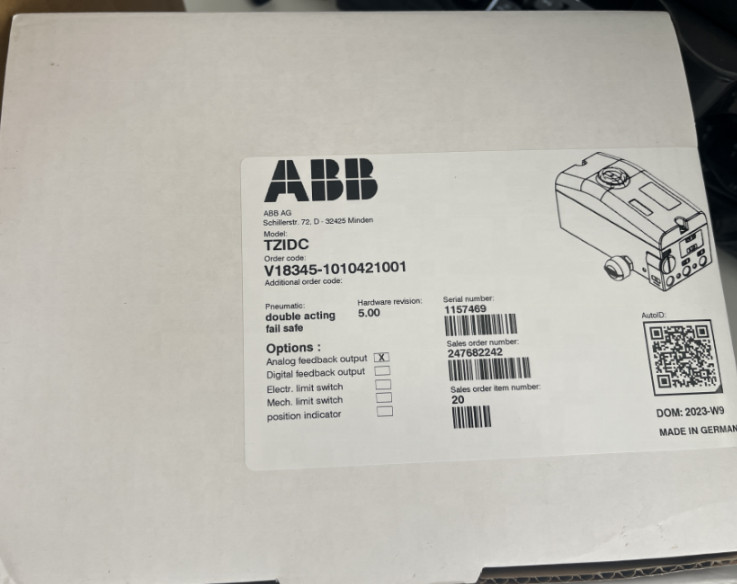

ABB TZIDC เครื่องตั้งตําแหน่งไฟฟ้าปนิวเมติก V18345-1010421001

V18345 - TZIDC

เครื่องตั้งตําแหน่งไฟฟ้าปนิวเมติก อัจฉริยะ ปรับแต่งได้ พร้อมเครื่องหมาย

และแผ่นผู้ใช้งาน

กล่องทําจากอลูมิเนียม, ใส่อากาศ, มีตัวชี้ตําแหน่งทางกล

สําหรับการติดตั้งเครื่องขับเคลื่อนเส้นตรงตาม DIN / IEC 534 / NAMUR หรือ rotator

เครื่องขับเคลื่อน acc. VDI / VDE 3845

ทางเข้า 4... 20 mA, สองสาย, ด้วยสปั๊กเชื่อมต่อสําหรับตัวปรับ LKS และ F

โมดูลสําหรับการสื่อสาร HART, FM / CSA, การกระทําสองครั้ง, การหยุดการทํางาน

สายเคเบิล: Thread 1/2-14 NPT, ท่ออากาศ: Thread 1/4-18 NPT, โมดูลพล็อกอิน

สําหรับการตอบสนองตําแหน่งแบบอนาล็อก ระยะสัญญาณ 4... 20 mA, สองสาย

โดยไม่มีชุดเครื่องจักรกลเลือก สําหรับการตอบสนองตําแหน่งดิจิตอล

การออกแบบ

• V18345 : TZIDC = อัจฉริยะ สามารถตั้งค่าได้ด้วยตัวชี้วัดและพานีผู้ใช้งาน

• กรอบ / การติดตั้ง: 1 = กรอบทําจากอะลูมิเนียม, ลาก, การป้องกัน IP 65 (NEMA 4X) สําหรับการติดตั้งกับเครื่องขับเคลื่อนเส้นตรงตาม DIN / IEC 534 / NAMUR หรือเครื่องขับเคลื่อนหมุนตามตาม VDI/VDE 3845 พร้อมสําหรับการติดตั้งแบบบูรณาการ

• สนามทางเข้า / การสื่อสาร: 1 = ทางเข้า 4...20 mA, สายสองสายที่มีพัสดุเชื่อมต่อสําหรับตัวปรับ LKS

• ป้องกันระเบิด: 0 = ไม่มี

• ตําแหน่งออก / ปลอดภัย (ในกรณีขาดไฟฟ้า) : 4 = ปลอดภัยจากความล้มเหลว

• การเชื่อมต่อ: 2 = สายเคเบิล: Thread 1/2-14 NPT, ท่ออากาศ: Thread 1/4-18 NPT

• โมดูลแบบเลือกสําหรับการตอบสนองตําแหน่งแบบอานาลอกหรือดิจิตอล: 1 = โมดูลแบบพล็อกอิน

• ชุดกลไกเลือกสําหรับการตอบสนองตําแหน่งดิจิตอล: 0 = ไม่มี

• การออกแบบ (การเคลือบ / การรหัส) : 1 = มาตรฐาน

• สัญญาณออก (เทคโนโลยีสองสาย) ระยะชื่อ: 4... 20 mA

• ไดจิทัลอินทุ้น: ความแรงกดควบคุม 0... 5 V DC สภาพสลับทางตรรกะ "0" 11... 30 V DC สภาพสลับทางตรรกะ "1"

• การออกแบบดิจิทัล (วงจรควบคุมตาม DIN 19234/NAMUR) ความดันไฟฟ้า: 5... 11 V DC

• ความดันการให้อาหาร: 1.4... 6 bar (20... 90 psi)

• การบริโภคอากาศ: < 0.03 กิโลกรัม/ชั่วโมง / 0.015 ตารางเมตร (ไม่เกี่ยวข้องกับความดันในการให้อากาศ)

• วัสดุประกอบหลังคา/เครื่องป้องกัน: อลูมิเนียม ประเภทการป้องกัน IP 65 / NEMA 4X

• พื้นผิว / สี: แล็กซีนท่วมด้วยไฟฟ้าอิเล็กทรอสเตติกด้วยธาตุ epoxy, กระเป๋าที่แข็งแรงจากเตา. กระเป๋าเคลือบสีดํา, RAL 9005, แมท, กล่องโครงการ Pantone 420.

• การเชื่อมต่อแบบปนิวเมติก: สาย G 1/4 หรือ 1/4-18 NPT
