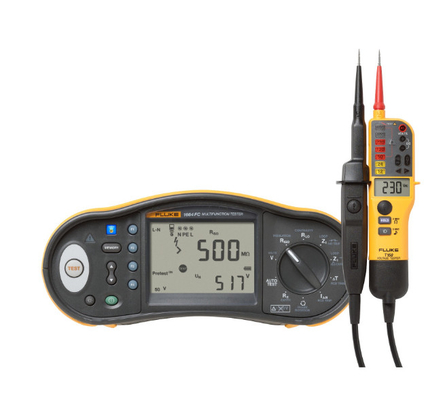

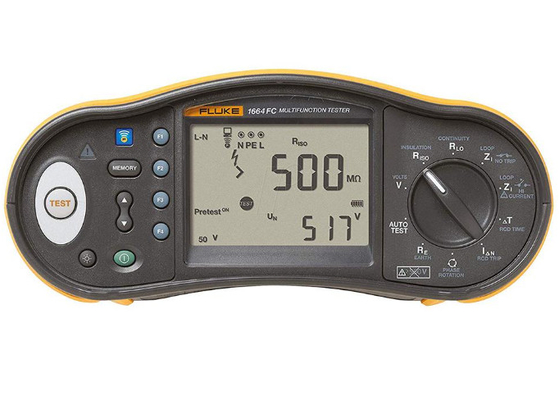

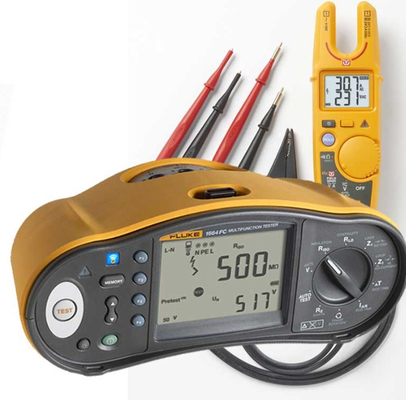

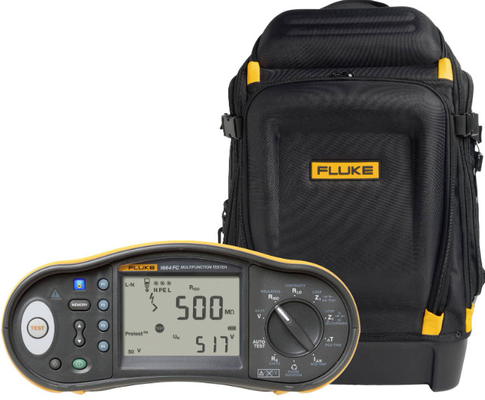

แท้และใหม่ Fluke 1664FC Multifunction การติดตั้ง Tester สายไฟฟ้าสหรัฐอเมริกา MultifunctionTester

Fluke 1664 FC Multifunction Installation Tester ช่วยเร่งการติดตั้ง

1664 FC ทําให้คุณสามารถทดสอบได้อย่างรวดเร็ว และมีประสิทธิภาพ ให้กับกฎหมายท้องถิ่น ทุกอย่าง ป้องกันอุปกรณ์ และแบ่งปันผลการทดสอบในเวลาจริงผ่านสมาร์ทโฟนของคุณ

การทดสอบอุปกรณ์ป้องกัน DC ของสถานีชาร์จ EV RCD แบบ A-EV หรือ RDC-DD

ทําการทดสอบบนอุปกรณ์ป้องกัน DC ของสถานีการชาร์จ EV โดยใช้โหมด VAR แบบ RCD แบบ B (กระแสไฟฟ้าแบบ DC แบบเรียบ) ซึ่งผลิตกระแสไฟฟ้าในการทดสอบสําหรับ RCD แบบ A-EV หรือ RDC-DD accตาม IEC 62955 (6/60/200 mA และ ramp < 2 ถึง 6 mA)ซึ่งทําให้การทดสอบที่รวดเร็วและง่ายของเครื่องจอ DC เพิ่มเติม 6 mA บนจุดการชาร์จและสามารถใช้ได้พร้อมกับ Fluke FEV100 หรือ FEV300

ป้องกันอุปกรณ์จากความเสียหายโดยอุบัติเหตุ

Fluke 1664 FC เป็นเครื่องทดสอบเดียวที่มี ""Insulation PreTest"" ที่หยุดการทดสอบการปิดและให้การเตือนทางสายตาถ้ามันตรวจพบว่าอุปกรณ์ถูกเชื่อมต่อกับระบบที่ทดสอบนี้ช่วยให้คุณหลีกเลี่ยงความผิดพลาดที่อาจร้ายแรงและแพง ๆ ที่อาจทําให้ลูกค้าของคุณเสียหาย.

การทดสอบอัตโนมัติลดเวลาทดสอบ

Auto Test ทําการทดสอบการติดตั้งได้ถึงเจ็ดครั้งในลําดับเดียว เพื่อให้แน่ใจว่ามีการปฏิบัติตามกฎหมายการติดตั้งในท้องถิ่นโดยลดความเป็นไปได้ของความผิดพลาดและลดเวลาทดสอบ.

ประหยัดเวลาและเสริมการร่วมมือ

เนื่องจาก 1664 FC มีการใช้ Fluke Connect® คุณสามารถส่งผลการทดสอบไปยังสมาร์ทโฟนและแบ่งปันการวัดในเวลาจริงกับสมาชิกของทีมงาน ผ่านการโทรวีดีโอ ShareLiveมันเป็นวิธีที่รวดเร็วที่สุด ที่จะทําให้ทีมงานของคุณเห็นสิ่งที่คุณเห็น และช่วยให้คุณได้รับการอนุมัติโดยไม่ต้องออกจากสนามFluke CloudTM Storage ช่วยให้คุณดูผลการเก็บข้อมูลได้ ไม่ว่าคุณจะอยู่ในออฟฟิศหรือในสนาม เพื่อตัดสินใจในเวลาจริงคุณจะได้รับการคุ้มครองข้อมูลระดับโลก และสามารถนําเข้าข้อมูล จัดการไฟล์ที่โอนจากเครื่องมือหรือนําข้อมูลตามความต้องการเข้าไปใน TruTestTM Software เพื่อประมวลผลและผลิตใบรับรองอย่างรวดเร็วและง่ายออกแบบเพื่อกําจัดความยุ่งยากที่เกี่ยวข้องกับการจัดการข้อมูลระบบไฟฟ้าและการรายงานTruTestTM Software เป็นทางออกที่เหมาะสมสําหรับการผลิตรายงานที่เข้าใจง่ายสําหรับลูกค้า.

ข้อมูล ที่ มีประโยชน์ อื่น ๆ:

• ขนาดเล็ก และเบา (ต่ํากว่า 1.3 กิโลกรัม) พร้อมสายคอที่ใส่ผ้าปู เพื่อปลดมือ
• ปุ่มวงจรหมุนแสดงให้เห็นอย่างชัดเจนว่าการเลือกฟังก์ชันใดที่ได้รับการเลือก ทั้งหมดในจุดเดียว โดยไม่มีเมนูหลายระดับที่ซับซ้อน
• เสนอโหมดวงจรกระแสไฟฟ้าสูงเพิ่มเติมสําหรับการวัดที่เร็วกว่าการทดสอบวงจรด้วยโหมดที่ไม่ใช้อากาศสําหรับ RCDs
• รวมถึงความจํา Z-max สําหรับการทดสอบวงจร เพื่อรองรับการประเมินค่าการทดสอบวงจรสูงสุดได้ง่าย
• ให้อุปกรณ์ปรับศูนย์พิเศษสําหรับการทดสอบที่รวดเร็ว น่าเชื่อถือและแม่นยํานําและสายไฟฟ้าการชดเชย
• ดําเนินการวัดความดันเร็วระหว่าง L-N, L-PE, และ N-PE โดยใช้สายไฟฟ้า ไม่มีความจําเป็นต้องเปลี่ยนการเชื่อมต่อการวัด
• การวัดกระแสการเคลื่อนไหว RCD และเวลาการเคลื่อนไหวพร้อมกัน (RCD แบบ AC และ A)
• วัด PEFC หรือ PSC และอุปสรรควงจรพร้อมกันและแสดงมันพร้อมกันบนจอสอง
• เสนอการทดสอบแหวนเพื่อให้คุณสามารถเลือกซ็อตข้อมูลที่ต้องการด้วยคีย์อ่อนและไม่จําเป็นต้องแลกเปลี่ยนสายทดสอบ
• ใช้กระแสทดสอบความต่อเนื่องในการวัดการลวดเครื่องยนต์
• สังเกตความแรงไฟฟ้าที่สูงขึ้น > 50 V ด้วย Earth Volt Touchpad แสดงสถานการณ์อันตรายที่เป็นไปได้
• มีหน้าจอขนาดใหญ่ที่มีแสงเบื้องหลัง สัญลักษณ์ที่ชัดเจน และมุมมองที่กว้างมากเพื่อการอ่านที่ง่ายและปลอดภัย
• ให้ความจํา 3 ชั้นขยาย

• ข้อมูลเฉพาะเจาะจง: เครื่องทดสอบหลายฟังก์ชันในการติดตั้ง Fluke 1664 FC

  ข้อมูลเฉพาะเจาะจง: เครื่องทดสอบหลายฟังก์ชันในการติดตั้ง Fluke 1663 และ 1664 FC

  การวัดระดับความแรงดัน AC
  ระยะทาง	500 วอลต์
  การแก้ไข	0.1 V
  ความแม่นยํา 45 Hz 66 Hz	00.8% + 3
  อุปทานการเข้า	360 kΩ
  การป้องกันความอ้วน	660 V rms
  การทดสอบความต่อเนื่อง (RLO)
  ระยะทาง (การจัดลําดับด้วยตัวเอง)	20 Ω / 200 Ω / 2000 Ω
  การแก้ไข	00.01 Ω / 0.1 Ω / 1 Ω
  ความดันในวงจรเปิด	> 4 V
  การวัดความต้านทานการปิด (RISO)
  ความแรงดันการทดสอบ	50-100-250-500-1000 วอลต์
  ความแม่นยําของแรงดันการทดสอบ (ในการทดสอบปัจจุบันชื่อ)	+ 10% - 0%
  ความดันการทดสอบ	50 วอลต์ 100 วอลต์ 250 วอลต์ 500 วอลต์ 1000 วอลต์
  ระยะความต้านทานการปิด	20 MΩ / 50 MΩ 20 MΩ / 100 MΩ 20 MΩ / 200 MΩ 20 MΩ / 200 MΩ / 500 MΩ 20 MΩ / 200 MΩ / 1000 MΩ
  การแก้ไข	00.01 MΩ / 0.1 MΩ 00.01 MΩ / 0.1 MΩ 00.01 MΩ / 0.1 MΩ 00.01 MΩ / 0.1 MΩ / 1 MΩ 00.01 MΩ / 0.1 MΩ / 1 MΩ
  กระแสการทดสอบ	1 mA @ 50 kΩ 1 mA @ 100 kΩ 1 mA @ 250 kΩ 1 mA @ 500 kΩ 1 mA @ 1 MΩ
  อุปสรรควงจรและสาย (ZI)
  ระยะทาง	10 Ω (โหมดปัจจุบัน mΩ Hi)/20 Ω/200 Ω/2000 Ω
  การแก้ไข	0.001 Ω/ 0.01 Ω/ 0.1 Ω/1 Ω
  ค่าไฟฟ้าความผิดพลาดของดินในอนาคต, การทดสอบ PSC
  ระยะทาง	1000 A / 10 kA (50 kA)
  การแก้ไข	1 A / 0.1 kA
  การคํานวณ	ปัจจุบันความเร็วของความผิดพลาดของดิน (PEFC) หรือปัจจุบันการตัดสายสั้น (PSC) ที่กําหนดโดยหารความกระชับกําลังของสายไฟฟ้าที่วัดด้วยความต้านทานวงจรที่วัด (L-PE) หรือความต้านทานสาย (L-N)ตามลําดับ.
  การทดสอบ RCD, ประเภท RCD ที่ทดสอบ
  ประเภท RCD	AC1 G2,S3
  รุ่น 1663	A4, AC1, G2,S3
  รุ่น 1664 FC	A, AC, B5, S
  หมายเหตุ	1 ตอบ AC 2 ทั่วไป ไม่ต้องช้า 3ความช้า 4ตอบสนองต่อสัญญาณกระแทก 5ตอบสนองต่อสัญญาณ DC แบบเรียบ
  การทดสอบความเร็วการกระแทก (ΔT)
  การตั้งค่าปัจจุบัน1	10-30-100-300-500-1000 mA VAR 10-30-100 mA
  เครื่องคูณ	x 1⁄2, x 1 x 5 ระบบ VAR ประเภท B - 6, 60, 200 mA
  ระยะการวัด	RCD ประเภท G	310 ms 50 ms
  	RCD แบบ S	510 ms 160 ms
  	EV / RDC-DD	6 mA - 10s 60 mA - 0.3s 200 mA - 0.1s
  หมายเหตุ	11000 mA แบบ AC เท่านั้น 700 mA สูงสุด ประเภท A ในโหมด VAR โหมด VAR ที่ RCD ประเภท B (กระแสไฟฟ้า DC แบบเรียบ) สร้างกระแสไฟฟ้าการทดสอบตาม IEC 62955 สําหรับ RCD ประเภท A-EV หรือ RDC-DD (6/60/200 mA และ ramp < 2 ถึง 6 mA)
  การวัดปัจจุบัน RCD/FI-Tripping/Ramp Test (IΔN)
  ระยะเวลาปัจจุบัน	30% ถึง 110% ของกระแสไฟฟ้าระดับ RCD1 < 2 mA ถึง 6 mA DC3 เรียบเรียบ
  ขนาดขั้นตอน	10% ของ IΔN2 การขึ้นแบบเส้นตรงภายใน 30 s
  ระยะเวลาการพัก	RCD ประเภท G	300 ms/step
  	RCD แบบ S	500 ms/step
  ความแม่นยําของการวัด	± 5%
  ระยะเวลาการเคลื่อนไหวของกระแสไฟฟ้าที่กําหนด (EN 61008-1)	50% ถึง 100% สําหรับชนิด AC 35% ถึง 140% สําหรับชนิด A (> 10 mA) 35% ถึง 200% สําหรับชนิด A (≤10 mA) 50% ถึง 200% สําหรับประเภท B
  หมายเหตุ	130% ถึง 150% สําหรับ IΔN ประเภท A > 10 mA 30% ถึง 210% สําหรับ IΔN ประเภท A = 10 mA 20% ถึง 210% สําหรับประเภท B 25% สําหรับประเภท B 3สําหรับ RCD แบบ A-EV/RDC-DD ตาม IEC 62955
  การทดสอบความต้านทานดิน (RE)
  ระยะทาง	200 Ω / 2000 Ω
  การแก้ไข	0.1 Ω / 1Ω
  ความถี่	128 Hz
  ความดันออก	25 V
  การระบุลําดับระยะ
  ไอคอน	ตัวชี้วัดระดับระยะทํางานแล้ว
  ข้อมูลทั่วไป
  ขนาด (L x W x H)	10 x 25 x 12.5 ซม.
  น้ําหนัก (รวมแบตเตอรี่)	1.3 กิโลกรัม
  ขนาดแบตเตอรี่ จํานวน	ประเภท AA, 6 ea.
  การปิด	IP-40
  ความปลอดภัย	สอดคล้องกับ EN/IEC 61010-1 และ EN/IEC 61010-2-034
  พลังงานเกินแรง	CAT III / 500V; CAT IV 300V
  ผลงาน	EN61557-1 ถึง EN61557-7 และ EN61557-10
