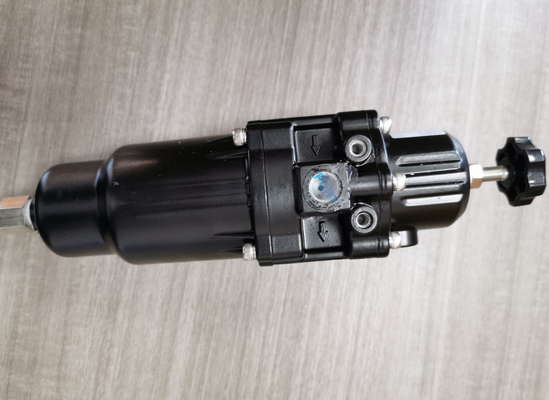

YTC YT-200 YT-220 คุณภาพสูง SERIES AIR FILTER REGULATOR YT-220BN210 YT-220BN211 วาล์วลดความดันกรอง

นิติบุตรของผลิตภัณฑ์ แบบ YT-200 YT-220 YT-205 YT-225 ความดันการให้บริการสูงสุด 1.7 MPa (17 bar) ความดันการออกสูงสุด 0.42 MPa (ประเภท A);84 MPa (ประเภท B) การเชื่อมต่ออากาศ PT ((NPT) 1/4 PT ((NPT) 1/2 การเชื่อมต่อขนาด NPT 1/4 PT ((NPT) 1/4 PT ((NPT) 1/4 NPT 1/2 NPT 1/4 เทมป์มาตรฐาน. : -20 ~ 70 °C อุณหภูมิบริเวณ NPT 1/4 อุณหภูมิเลือกสูง : -20 ~ 120 °C อุณหภูมิการเลือกต่ํา: -40 ~ 70 °C นาที การกรอง ขนาด 5 ไมครอน วัสดุ อลูมิเนียม diecasting น้ําหนักเหล็กไร้ขัด 316 0.6kg (1.7lb) 0.9kg (1.9lb) 1.4kg (3.0lb) 2.1kg (4.6lb) ทดสอบภายใต้อุณหภูมิแวดล้อม 20 ̊C, ความดันสัมบูรณ์ 760mmHg, และความชื้น 65%. กรุณาติดต่อ Young Tech Co., Ltd สําหรับรายละเอียดการทดสอบรายละเอียด. 5 YT-200 / 205 / 220 / 225 ซีรีส์ 2.6 2.7 2.8 การดําเนินงาน Logic ความดันอากาศกําลังถูกส่งไปยังท่าทางออกที่ปรับ bolt กําลังหมุนในทิศทางของนาฬิกาซึ่งจะผลักดัน diaphragm. ดันล่าง diaphragm จะแยกดิสก์จากต้น. ระดับความดันที่ตั้งอยู่โดยการโอนความดันไปยัง diaphragm ต่ํากว่า, ซึ่งจะส่งผลให้การสมดุลสปริงปรับกรณีความดันสูงกว่าระดับที่กําหนด, ความดันผลักดันแผ่นฉากและความดันถูกปล่อยผ่านรูบนกรอบสปริง. ขนาด (YT-200 / 205) ขนาด (YT-220 / 225) 6 YT-200 / 205 / 220 / 225 ซีรี่ย์ 3. การติดตั้ง 3.1 ความปลอดภัย เมื่อติดตั้งหน่วย, กรุณาให้แน่ใจว่าอ่านและปฏิบัติตามคําแนะนําด้านความปลอดภัย❑ กรุณาใช้งานหน่วยภายในช่วงระดับความดันอากาศที่กําหนดไว้. หากเกิน, ผลิตภัณฑ์อาจได้รับความเสียหายและอาจส่งผลให้เกิดความเสียหายและอุบัติเหตุ3 YT-200 / 205 / 220 / 225 การติดตั้ง YT-200 / 205 / 220 / 225 สามารถติดตั้งได้ด้วยหรือไม่มีบราคเกต ขึ้นอยู่กับความต้องการของสนาม. กรุณาดู YT-200 / 205 / 220 / 225 ขนาดที่จะทําให้รองรับที่เหมาะสม, หากจําเป็น. การปรับ 1) ก่อนการให้แรงกดอากาศหลักของผลิตภัณฑ์,กรุณาหมุนโบลท์ปรับในทิศทางตรงข้ามนาฬิกา2) ติดตั้งเครื่องวัดความดันบนประตูออกแรงดันรอง เพื่อตรวจสอบระดับความดันอย่างต่อเนื่องเครื่องวัดความดันแสดงความดันหลักที่ออกมาจากสินค้า. 3) ช่องทางออกบล็อกและช่องทางวัดแรงดันที่มีชนิดของวาล์วลูกกลมหรือชนิดอื่น ๆ ของเครื่องติดตั้งและให้แรงดันหลักที่ช่องทางเข้ากรุณาติดบอลท์ปรับ. 7 YT-200 / 205 / 220 / 225 ซีรี่ย์ 4. การบํารุงรักษา 4.1 4.1.141.2 YT-200 / 205 / 220 / 225 ต้องการการบํารุงรักษาเป็นประจํา. กรุณาดูรายการชิ้นส่วนชุดซ่อมด้านล่าง. แนะนําให้เปลี่ยนชิ้นส่วนทั้งหมดในเวลาเดียวกันเพื่อรับประกันวงจรชีวิตของสินค้าชุดซ่อมแซม หน่วยส่วนบน: ด้านล่างของกระโปรง: 1 ในแต่ละ 1 ในแต่ละความดันการให้อาหารหลักของผลิตภัณฑ์ต้องปิดโดยสิ้นเชิง หรือปรับระดับความดัน 1kgf/cm2 หรือต่ํากว่า. ️ เปิดปุ่มระบายน้ําช้า ๆ เพื่อระบายน้ําหมัด1.3 การเปลี่ยนกรอบกรองและชิ้นส่วนความดันการให้อาหารหลักของผลิตภัณฑ์ต้องปิดโดยสิ้นเชิง หรือปรับระดับความดัน 1kgf/cm2 หรือต่ํากว่า.?? ปล่อยหมึกล็อคบนบอลท์ปรับและหมุนบอลท์ปรับตรงข้ามทิศทางนาฬิกาเพื่อลดความดันการตั้งค่า✅ ปลดพับบนกรอบกรองในลําดับเส้นตรง.?? เปลี่ยนเครื่องกรอง, แหวน O, และต้น. ?? ปั่นพริงบนกรองกรองตามลําดับทางด้านล่าง. ปลดพริง 6 พริงบนกรองสปริงตามลําดับทางด้านล่าง. เปลี่ยนการประกอบ diaphragm√ ปั่นพริ้วรอยบนกรอบสปริงในลําดับด้านด้านขวา. กรุณาระวังว่าจะไม่เสียผ่าตัดเมื่อสกรู ∙ ∙ หลังจากเปลี่ยนชิ้นส่วน กรุณาระบุความดันอากาศเป็นระดับที่ต้องการ
