1/8 NPT เกจวัดความดันแมกนีเฮลิคดิฟเฟอเรนเชียล 2000-60pa 15 PSI เกจวัดแรงดัน

สถานที่กำเนิด สหรัฐอเมริกา
ชื่อแบรนด์ Dwyer
ได้รับการรับรอง ccc
หมายเลขรุ่น 2000-60pa
จำนวนสั่งซื้อขั้นต่ำ 1
ราคา USD$28/pc
รายละเอียดการบรรจุ บรรจุภัณฑ์เดิม
เวลาการส่งมอบ 3-5 วันทำการ
เงื่อนไขการชำระเงิน L/C, D/A, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต 1000/ชิ้น ต่อเดือน
รายละเอียดสินค้า
ความแม่นยำ ±2% ของ FS ขีดจำกัดอุณหภูมิ 20 ถึง 140°F
การเชื่อมต่อ 1/8 NPT วัสดุ สแตนเลส
น้ำหนัก 0.55กก. หมายเลขรุ่น 2000
แสงสูง

1/8 NPT เครื่องวัดความดันแมกนีเฮลิก

,

2000-60pa 15 PSI เครื่องวัดความดัน

,

1/8 NPT ss เครื่องวัดความดัน

ฝากข้อความ
รายละเอียดสินค้า

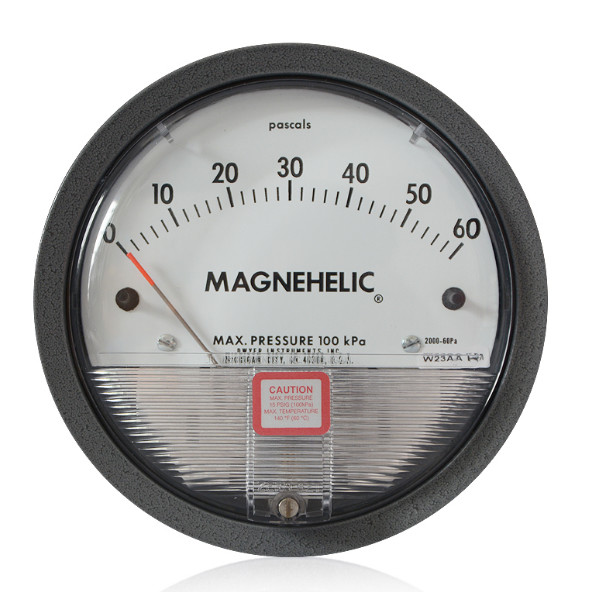

     Dwyer series 2000 เกจวัดความดันแมกนีเฮลิก 2000-60pa, สแตนเลส



บทนำ


ไดอัลเกจวัดแรงดันดิฟเฟอเรนเชียลวัดความแตกต่างของแรงดันระหว่างจุดสองจุดในระบบและแสดงการวัดบนจอแสดงผลแบบแอนะล็อกผู้ใช้สามารถเชื่อมต่อเกจกับสวิตช์ในตัวเข้ากับระบบควบคุมเพื่อตอบสนองต่อเมื่อความดันที่วัดได้เพิ่มขึ้นหรือลดลงต่ำกว่าจุดที่ตั้งไว้เกจมีให้เลือกใช้ในระบบแรงดันต่ำ กลาง และสูง



ข้อมูลจำเพาะ


รายการ ค่า
การรับประกัน 1 ปี
การสนับสนุนที่กำหนดเอง OEM, ODM
สถานที่เดิม สหรัฐอเมริกา
ชื่อแบรนด์ Dwyer
หมายเลขรุ่น 2000
ความแม่นยำ ±2% ของ FS
การเชื่อมต่อ 1/8 NPT
ขีด จำกัด อุณหภูมิ 20 ถึง 140°F
ชื่อแบรนด์ dwyer
พิมพ์ เกจวัดแรงดันดิจิตอล
วัสดุ: สแตนเลส
ช่วงความดัน: -68~103Kpa
น้ำหนัก: 0.55กก.
คะแนนความดัน: 15 PSI (1.03 บาร์)
หมายเลขรุ่น: 2000





หลักการทำงาน


ขึ้นอยู่กับองค์ประกอบการตรวจจับโดยใช้ความแข็งเท่ากันสองตัวของ bellows ดังนั้นภายใต้สื่อที่วัดได้เดียวกันบังคับให้สร้างโฟกัสที่ขาเดียวกันตามลำดับเนื่องจากใบไม้ผลิที่รอครู่หนึ่งทั้งสองด้านจะไม่ทำให้เกิดการโก่งตัว stent ยังคงอยู่ในตำแหน่งเดิม กลไกการส่งเกียร์ไม่ทำงาน



1/8 NPT เกจวัดความดันแมกนีเฮลิคดิฟเฟอเรนเชียล 2000-60pa 15 PSI เกจวัดแรงดัน 0




ทำให้ตัวชี้ยังคงหมายถึงศูนย์เมื่อใช้แรงดันต่างกัน (ปลายแรงดันสูงทั่วไปสูงกว่าปลายแรงดันต่ำ) แรงสูบลมสองตัวที่กระทำกับฐานยึดแบบเคลื่อนย้ายได้จะไม่เท่ากัน ดังนั้นการกระจัดที่สอดคล้องกันจึงถูกผลิตขึ้นตามลำดับ และขับเคลื่อนกลไกการส่งกำลังของเกียร์เพื่อขับเคลื่อนและ ขยาย ซึ่งระบุความแตกต่างของความดันระหว่างทั้งสองหลังจากที่ตัวชี้เบี่ยงเบน







ลักษณะการทำงาน




• เกจอ่านง่ายผ่านหน้าพลาสติกที่ไม่บิดเบี้ยวทำให้มองเห็นได้จากระยะไกล
• การออกแบบที่จดสิทธิบัตรช่วยให้ตอบสนองต่อการเปลี่ยนแปลงแรงกดดันได้อย่างรวดเร็ว ทำให้การประเมินสถานการณ์วิกฤติไม่ล่าช้า

• ตัวเครื่องที่แข็งแรงทนทานและส่วนประกอบคุณภาพสูงรวมกันเพื่ออายุการใช้งานที่ยาวนานและลดเวลาหยุดทำงานลง
• ตัวเลือกความแม่นยำสูงมีความแม่นยำเป็นสองเท่าของเกจ Magnehelic® มาตรฐาน








สร้างชั่น

1/8 NPT เกจวัดความดันแมกนีเฮลิคดิฟเฟอเรนเชียล 2000-60pa 15 PSI เกจวัดแรงดัน 1

1/8 NPT เกจวัดความดันแมกนีเฮลิคดิฟเฟอเรนเชียล 2000-60pa 15 PSI เกจวัดแรงดัน 2







วัสดุเปียก:ปรึกษาโรงงาน.
ที่อยู่อาศัย:ตัวเรือนและกรอบอะลูมิเนียมหล่อขึ้นรูป พร้อมฝาอะคริลิกพื้นผิวด้านนอกเคลือบสีเทาเพื่อทนต่อการทดสอบการกัดกร่อนของละอองเกลือ 168 ชั่วโมง
ความแม่นยำ:±2% (-HA รุ่น ±1) ของ FS (±3% (-HA ±1.5%) บน -0, -100PA, -125PA, -10MM และ ±4% (-HA ±2%) บน -00, -60PA, ช่วง -6MM) ตลอดช่วงที่ 70 °F
(21.1°ซ)
ขีด จำกัด ความดัน:-20 ในปรอทถึง 15 psig (-0.677 ถึง 1.034 บาร์);ตัวเลือก MP: 35 psig (2.41 บาร์);ตัวเลือก HP: 80 psig (5.52 บาร์)
คะแนนสิ่งที่แนบมา:IP67.
แรงดันเกิน:ปลั๊กบรรเทาเปิดที่ประมาณ 25 psig (1.72 บาร์) เกจมาตรฐานเท่านั้นยู
ขีด จำกัด อุณหภูมิ:20 ถึง 140°F* (-6.67 ถึง 60°C)-20 ° F (-28 ° C) พร้อมตัวเลือกอุณหภูมิต่ำ
ขนาด:หน้าปัดขนาดเส้นผ่านศูนย์กลาง 4˝ (101.6 มม.)
การวางแนวการติดตั้ง:ไดอะแฟรมในตำแหน่งแนวตั้งปรึกษาโรงงานสำหรับตำแหน่งอื่นๆ
กระบวนการเชื่อมต่อ:NPT ตัวเมีย 1/8˝ ทำซ้ำก๊อกแรงดันสูงและต่ำ - ด้านหนึ่งคู่และหนึ่งคู่กลับ
น้ำหนัก:1 ปอนด์ 2 ออนซ์ (510 กรัม), MP & HP 2 ปอนด์ 2 ออนซ์ (963 กรัม)
อุปกรณ์เสริมมาตรฐาน:ปลั๊ก NPT 1/8˝ สองตัวสำหรับก๊อกแรงดันซ้ำ เกลียวท่อ 1/8˝ สองตัวกับอะแดปเตอร์ท่อยาง และอะแดปเตอร์ติดตั้งแบบฝัง 3 ตัวพร้อม
สกรู(การติดตั้งและตัวยึดแหวนล็อกแทนอะแดปเตอร์สามตัวในอุปกรณ์เสริมเกจ MP และ HP)



 พื้นที่ใช้งาน:

• การตรวจสอบตัวกรอง
• ความเร็วลมกับท่อ Dwyer pitot
• การตรวจสอบสูญญากาศของโบลเวอร์
• ตัวบ่งชี้แรงดันพัดลม
• แรงดันท่อ ห้อง หรืออาคาร
• ตัวบ่งชี้แรงดันบวกของห้องคลีนรูม

   1/8 NPT เกจวัดความดันแมกนีเฮลิคดิฟเฟอเรนเชียล 2000-60pa 15 PSI เกจวัดแรงดัน 3

  •
