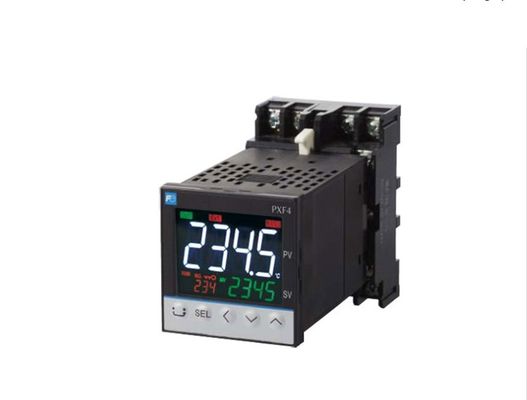

คุณภาพสูง Fuji Electric PXF4 เครื่องควบคุมอุณหภูมิ ความเร็วการเก็บตัวอย่าง 50ms ด้วยราคาที่ดีที่สุด

กรมการวางแผนเครื่องมือและเซ็นเซอร์ของ Global Sales Section 1, Fuji-machi, Hino-city, Tokyo 191-8502, Japan http://www.fujielectric.com โทร: +81-42-514-8930 แฟ็กซ์: +81-42-583-8275 http://www.fujielectric.comfujielectric.com/products/instruments/ ขอบคุณที่ซื้อเครื่องควบคุมอุณหภูมิแบบ Fuji module เมื่อคุณยืนยันว่านี่คือสินค้าที่คุณสั่งกรุณาใช้ตามคําแนะนําต่อไปนี้สําหรับข้อมูลรายละเอียดเกี่ยวกับการใช้งานอุปกรณ์นี้ กรุณาดูในคู่มือผู้ใช้กรุณาเก็บคู่มือการใช้งานนี้ให้อยู่ใกล้ผู้ใช้อุปกรณ์. ยืนยันรายละเอียดและอุปกรณ์เสริม ก่อนใช้สินค้า ยืนยันว่ามันตรงกับชนิดที่สั่ง (สําหรับรหัสแบบ กรุณาดูหน้า 23) ยืนยันว่ามีอุปกรณ์เสริมทั้งหมดดังต่อไปนี้. Temperature Controller 1 unit Instruction Manual 1 copy Mounting bracket 1 pc Waterproof packing 1 pc Related Information Refer to the following reference materials for details about the items described in this manualเอกสารหมายเลขอ้างอิง แผ่นข้อมูล EDS11-178 ไมโครคอนโทรลเลอร์ (รุ่น: PXF) คู่มือการใช้งาน INP-TN5A2400-E ไมโครคอนโทรลเลอร์ (รุ่น:PXF) คู่มือฟังก์ชันสื่อสาร (MODBUS) INP-TN5A2227-E คู่มือล่าสุดยังสามารถดาวน์โหลดได้ที่ URL ต่อไปนี้: http://www.fujielectric.com/products/instruments/ กรุณาอ่านก่อน (คําเตือนความปลอดภัย) กรุณาอ่านส่วนนี้อย่างละเอียด ก่อนการใช้ และปฏิบัติตามคําเตือนความปลอดภัยที่กล่าวไว้อย่างเต็มที่คําเตือนความปลอดภัยถูกแบ่งออกเป็นการไม่ปฏิบัติตามคําแนะนําอาจส่งผลให้เกิดอันตรายต่อความปลอดภัย การใช้งานที่ไม่ถูกต้องอาจส่งผลให้เกิดการบาดเจ็บทางร่างกายเล็กน้อยหรือร้ายแรง ไฟไหม้ และ/หรือความเสียหายทางทรัพย์สินความระวัง การใช้ผิดอาจทําให้ผู้ใช้บาดเจ็บหรือเสียทรัพย์สิน. หากอุปกรณ์ถูกใช้ในวิธีที่ไม่ได้กําหนดโดยผู้ผลิต อุปกรณ์อาจทําให้ความคุ้มกันที่อุปกรณ์ให้ได้เสื่อมข้อจํากัดในการใช้ สินค้านี้เป็นเครื่องควบคุมอุณหภูมิ, ออกแบบและผลิตโดยคาดว่ามันจะใช้สําหรับเครื่องจักรทั่วไป โดยเฉพาะอย่างยิ่งถ้าผลิตภัณฑ์นี้จะใช้สําหรับการใช้งานที่ต้องการความปลอดภัยสูงสุดตามที่อธิบายต่อไปนี้,กรุณาพิจารณาความปลอดภัยของระบบและเครื่องจักรทั้งหมด โดยการนํามาใช้วิธีต่างๆ เช่น การออกแบบที่ปลอดภัยจากความผิดพลาดการออกแบบการลดลด และการตรวจสอบระยะเวลา. • อุปกรณ์ความปลอดภัยเพื่อปกป้องร่างกายมนุษย์ • การควบคุมโดยตรงอุปกรณ์ขนส่ง • เครื่องบิน • อุปกรณ์อวกาศ • อุปกรณ์อะตอมฯลฯกรุณาอย่าใช้วัสดุนี้สําหรับการใช้งานที่เกี่ยวข้องกับชีวิตมนุษย์โดยตรง. คําเตือน เนื้อหาของคู่มือนี้อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งก่อนฟูจิ อิเล็กทริกจะไม่รับผิดชอบต่อความเสียหายใดๆรวมถึงความเสียหายโดยตรง ที่เกิดจากความผิดทางการพิมพ์ การไม่มีข้อมูล หรือการใช้ข้อมูลในคู่มือนี้การติดตั้งและการติดสายไฟฟ้า อุปกรณ์นี้ถูกออกแบบให้ใช้ในเงื่อนไขดังต่อไปนี้อุณหภูมิบริเวณ -10 °C ถึง 50 °C ความชื้นบริเวณ 90% RH หรือต่ํากว่า (ไม่มีการปรับปรุง) ความแรงเกินประเภท II ตาม IEC 61010-1 ระดับมลพิษ 2 แนะนําไฟฟิวส์ 250VAC, 0.1A T ((Time-Lag) สําหรับ 100-240V แอค พลังงานไฟฟ้า, 400V DC/400V AC, 1A T ((Time-Lag) สําหรับ 24V DC/24V AC แหล่งไฟฟ้า สภาพแวดล้อมการใช้งาน การใช้งานภายในบ้านSSR เครื่องขับขี่ปลายทางการออก, ปัจจุบันปลายทางการออกหรือการสื่อสาร (RS485) ปลายทาง, ให้ความมั่นใจในการให้ความคุ้มกันพื้นฐานระหว่างวงจร SELV และปลายทางเหล่านี้ (เช่นใช้เครื่องแปลงที่มีความละเอียดพื้นฐานหรือความละเอียดสูงกว่า). การกันความร้อนพื้นฐานต้องการความว่างอย่างน้อย 1.5 มิลลิเมตรและการเคลื่อนไหวอย่างน้อย 3.0 มิลลิเมตร หากการกันความร้อนดังกล่าวไม่ถูกให้บริการ ความตรงกับ UL61010 และ EN61010 ความปลอดภัยอาจไม่เป็นจริงสําหรับรุ่นเครื่องพลังงาน 24V DC/AC, หากอุปกรณ์ถูกเชื่อมต่อกับวงจรความดันต่ําเกินความปลอดภัย (SELV) ต้องมีอุปกรณ์กันหนาวพื้นฐานระหว่างวงจร SELV และปลายไฟฟ้าทอร์มิเนลการเข้าพลังงานต้องเชื่อมต่อกับวงจรความดันต่ําเกิน (ELV) เพื่อป้องกันการกระแทกไฟฟ้า. ¢ สําหรับข้อมูล CT ใช้ Current Transfer ที่มีรายละเอียดตามแสดงด้านล่าง เพื่อป้องกันการกระแทกไฟฟ้าและการแพร่กระจายไฟ1) มากกว่าความกระชับกําลัง ประเภท II 2) ระดับมลพิษ 2 3) ระดับที่จําเป็นของความละเอียด, หนอนเสริมหรือ REINFORCED INSULATION 4) สายไฟฟ้าแรงดันสูงสุดเป็นเฉลี่ย 300Vac rms หรือ 300Vdc เกี่ยวกับมาตรฐานความปลอดภัย กรุณาปฏิบัติตามคําแนะนําต่อไปนี้เพื่อตอบสนองความต้องการของมาตรฐานความปลอดภัย. การไม่ปฏิบัติตามคําแนะนําเหล่านี้เป็นการละเมิดมาตรฐานความปลอดภัย (สินค้านี้ไม่ใช่อุปกรณ์ความปลอดภัย).........................................................................ที่ระบุในคู่มือการใช้งาน, ระหว่างพลังงานหลักภายนอก (วงจรหลัก) และอุปกรณ์นี้. ● หากเชื่อมต่อวงจรความแรงดันต่ําเกินความปลอดภัย (SELV)เทอร์มินัลการออกกําลังปัจจุบัน หรือ เทอร์มินัลการสื่อสาร (RS485), ให้ความมั่นคงในการให้ความคุ้มกันพื้นฐานระหว่างวงจร SELV และปลายเหล่านี้ (ตัวอย่างเช่น ใช้ทรานฟอร์มที่มีความคุ้มกันพื้นฐานหรือระดับความคุ้มกันสูงกว่า)การกันหนาวพื้นฐานต้องการความว่างอย่างน้อย 1.5 มิลลิเมตรและความเคลื่อนไหวอย่างน้อย 3.0 มิลลิเมตร หากไม่มีการกันความร้อนดังกล่าว ความสอดคล้องกับ UL61010 และ EN61010 ความปลอดภัยอาจไม่เป็นจริง● อุปกรณ์ ทั้งหมด นี้ ต้อง ติดตั้ง ไว้ ใน ช่อง หลัง เพื่อ ป้องกัน การ ตก ไฟฟ้า และ การ เผยแพร่ ของ ไฟ● ต้องติดตั้งวงจรป้องกันภายนอกที่เหมาะสม เพื่อป้องกันความร้อนที่เพิ่มขึ้นอย่างมาก เป็นต้นต้องปิดไฟฟ้า และใส่ถุงมือป้องกัน หรือแว่นแก้ว● กําหนดสัญญาณเข้าปารามิเตอร์ที่เหมาะสมที่สอดคล้องกับค่าเข้าแต่ละตัวที่จะถูกเชื่อม. ระวังว่าจะไม่ทําให้ความกระชับกําลังเข้ากับค่าเข้ากระแสไฟฟ้า หรือกลับกัน● อย่าใช้อุปกรณ์นี้ในการวัดวงจรที่ตกอยู่ในประเภทการวัด II● อย่าใช้อุปกรณ์นี้ในการวัดสัญญาณที่ใช้ไฟฟ้าสูงกว่า 30 VRMS หรือ 60 V DC● ถ้า มี ความ เสี่ยง ที่ ใคร ๆ จะ ได้ ติด พบ กับ เครื่อง ภาย ใน ขณะ ที่ เครื่อง ใส่ ไฟ, ติดปิดปลายทาง (ไม่จําเป็น) เพื่อป้องกันการกระแทกไฟฟ้า ก่อนการถอดปิดปลายทาง ปิดไฟทั้งหมด........................................................................................................................................................................................................................................................... ️ หมายเหตุว่าประเภทความละเอียดของอุปกรณ์นี้คือ ดังนี้. ก่อนการติดตั้ง กรุณายืนยันว่าประเภทการปิดสําหรับอุปกรณ์ตอบสนองความต้องการการใช้งานปัจจุบัน, โวลเตชั่น) การควบคุมผลิต 2 (SSR ดริเวอร์, ปัจจุบัน, โวลเตชั่น) การควบคุมผลิต 1 (SSR ดริเวอร์, ปัจจุบัน, โวลเตชั่น) การควบคุมผลิต 2 (SSR ดริเวอร์, ปัจจุบัน, voltage) Digital input 1 to 3 Communication (RS-485) Power supply (100 to 240V AC) Control output 1 (relay contact) or Motorized valve OPEN output Control output 2 (relay contact) or Motorized valve CLOSE output Alarm output 1 (relay contact) Alarm output 1 to 3 Alarm output 2 (relay contact) (relay contact) Control output 1 (relay contact) or Motorized valve OPEN output Control output 2 (relay contact) or Motorized valve CLOSE output Alarm output 1 (relay contact) Alarm output 1 to 3 Alarm output 2 (relay contact) (relay contact) Basic insulation (1500 V AC) Functional insulation (500 V AC) No insulation (1) (2) (1) (2) Internal circuit Process value input Remote SV input CT input Digital input 1 to 5 Communication (RS-485) Power supply (24V DC/24V AC) (1): เมื่อรหัสที่ 9 เป็น "J" AL 1 และ 2: อิสระร่วม (2): เมื่อรหัสที่ 9 เป็นอื่นจาก "J" AL 1 ถึง 3:● ติดตั้งสวิตช์ไฟฟ้าหรือเครื่องตัดวงจรภายในอุปกรณ์ไฟฟ้า● เครื่องสลับไฟฟ้าหรือเครื่องตัดวงจร ควรติดตั้งอย่างถูกต้อง และให้ผู้ใช้งานสามารถเข้าถึงได้ง่ายๆ● การ ติด เชือกไฟฟ้า ต้อง ทํา โดย พนักงาน ที่ มี คุณสมบัติ และ ตาม มาตรฐาน ของ ท้องถิ่น และ ประเทศ● สําหรับสายไฟฟ้า, ใช้สายที่เท่ากับ 600V สายไวนิล กันไฟฟ้าหรือมากกว่า. ● เพื่อป้องกันความเสียหายและความล้มเหลวของอุปกรณ์, ให้ความกระชับกําลังกําลังปริมาณการตั้งค่า.● ป้องกันการกระแทกและอุปกรณ์เสีย● ก่อนเปิดไฟ ให้แน่ใจว่าพื้นที่ว่างถูกปิดไว้เพื่อป้องกันการกระแทกหรือไฟ● อย่าสัมผัสปลายเครื่อง ในขณะที่เครื่องทํางาน● ไม่ควรแยกแยก เครื่องมือนี้แปลง ปรับปรุง หรือซ่อมแซมเครื่องมือนี้ด้วยซ้ํา การทําเช่นนี้อาจทําให้เกิดการทํางานผิดปกติ การกระแทกหรือไฟไหม้กรุณาติดต่อผู้ผลิต และคืนสินค้า. ● ราคาต่อรองการออกคือชิ้นส่วนที่มีอายุการใช้งานจํากัด เมื่อการติดต่อราคาต่อรองการออกมาถึงปลายอายุการใช้งานของมัน มันอาจยังคงอยู่ในสภาวะ หรือปิดสภาวะ เพื่อความปลอดภัย ใช้วงจรป้องกันภายนอก● การตั้งค่าโดยธรรมดาของอุปกรณ์นี้คือดังนี้. เปลี่ยนการตั้งค่าตามความจําเป็นเพื่อให้อุปกรณ์ที่จะตอบสนองการใช้งานของคุณ. กรุณาสังเกตว่าการตั้งค่าที่ไม่ถูกต้องอาจส่งผลให้ความร้อนเกินหรือความเสียหายที่ไม่คาดหวัง
