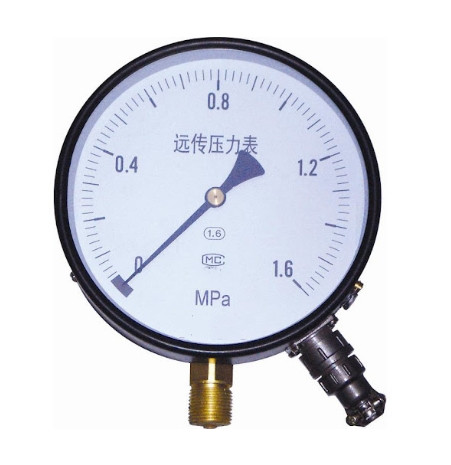

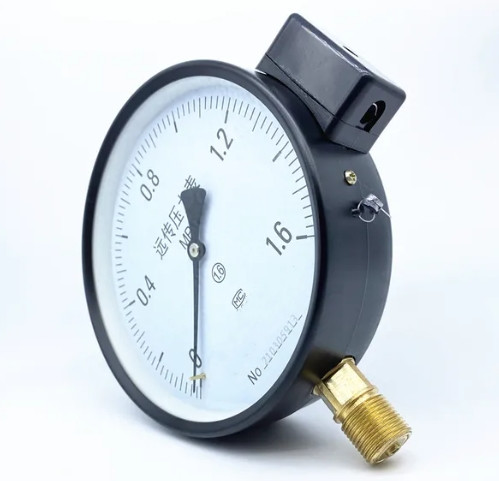

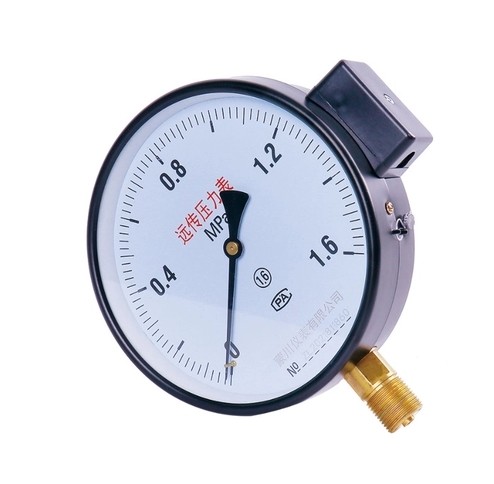

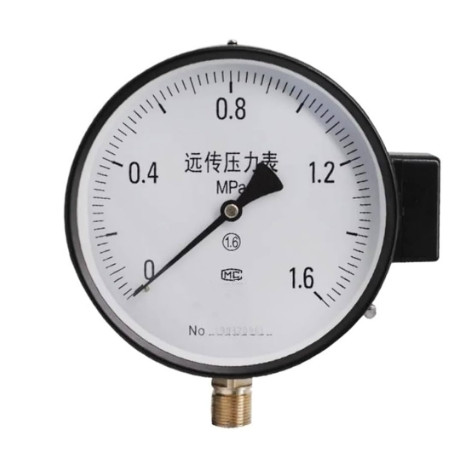

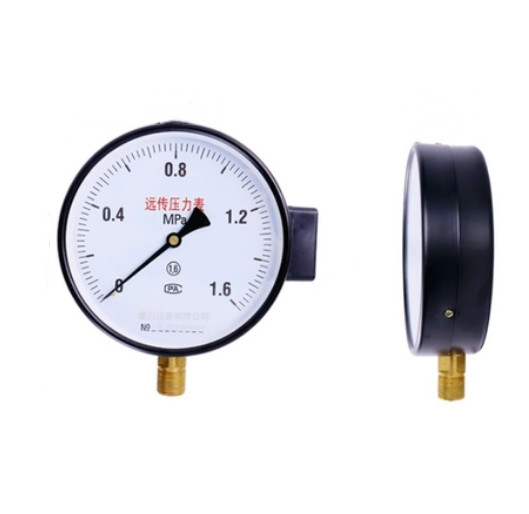

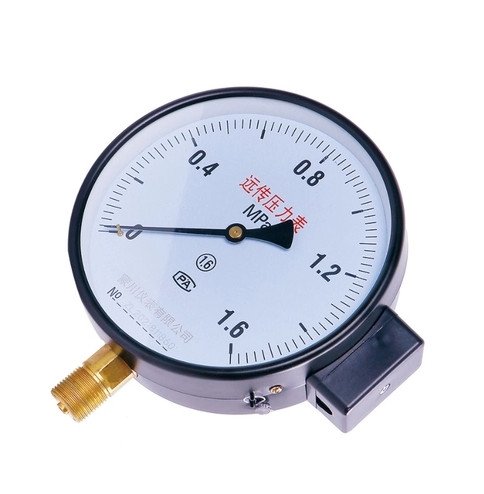

MC YTZ150 ความต้านทาน เครื่องตรวจแรงดันระยะไกล

MC YTZ150 เกจวัดแรงดันระยะไกล 1.6 -40-60 ℃ M20*1.5 170*180*75 เกจวัดแรงดันเซ็นเซอร์ระยะไกล

บทนำ

เกจวัดแรงดันหมายถึงเครื่องมือที่ใช้ส่วนประกอบยืดหยุ่นเป็นส่วนประกอบที่ไวต่อการวัดและระบุแรงดันที่สูงกว่าแรงดันแวดล้อม เป็นเรื่องปกติอย่างยิ่งในการใช้งาน ครอบคลุมเกือบทุกกระบวนการทางอุตสาหกรรมและสาขาการวิจัยทางวิทยาศาสตร์ สามารถมองเห็นได้ทุกที่ในด้านเครือข่ายท่อความร้อน การส่งก๊าซและน้ำมัน ระบบจ่ายน้ำและก๊าซ โรงงานและร้านค้าซ่อมบำรุงยานยนต์ โดยเฉพาะอย่างยิ่งในกระบวนการควบคุมกระบวนการทางอุตสาหกรรมและการวัดทางเทคนิค เนื่องจากองค์ประกอบที่ไวต่อการยืดหยุ่นของเกจวัดแรงดันเชิงกลมีลักษณะของความแข็งแรงทางกลสูงและการผลิตที่สะดวก เกจวัดแรงดันเชิงกลจึงถูกนำมาใช้อย่างแพร่หลายมากขึ้น

ข้อมูลจำเพาะ

หลักการทำงาน

เกจวัดแรงดันใช้การเสียรูปยืดหยุ่นขององค์ประกอบที่ไวต่อ (หลอด Bourdon, ลูกสูบ, ลูกสูบ) ในนาฬิกา จากนั้นการเสียรูปของแรงดันจะถูกส่งไปยังตัวชี้โดยกลไกการแปลงของการเคลื่อนไหวในนาฬิกา ทำให้ตัวชี้หมุนเพื่อแสดงแรงดัน

โครงสร้างหลัก

รูระบาย: ในกรณีฉุกเฉินที่หลอด Bourdon แตก แรงดันภายในจะถูกปล่อยออกสู่ภายนอกผ่านรูระบายเพื่อป้องกันไม่ให้แผงกระจกแตก หมายเหตุ: เพื่อรักษาประสิทธิภาพปกติของรูระบาย จะต้องเว้นช่องว่างอย่างน้อย 10 มม. ไว้ด้านหลังโต๊ะ และไม่สามารถแก้ไขหรือเสียบรูระบายได้
ตัวชี้: นอกเหนือจากตัวชี้มาตรฐานแล้ว ยังมีตัวชี้อื่นๆ ให้เลือกอีกด้วย
แผงกระจก: นอกจากกระจกมาตรฐานแล้ว ยังมีกระจกวัสดุพิเศษอื่นๆ เช่น กระจกนิรภัย และกระจกที่ไม่สะท้อนแสงให้เลือกอีกด้วย
การจำแนกประเภทประสิทธิภาพ: ประเภททั่วไป (มาตรฐาน), ประเภททั่วไปสำหรับไอน้ำ (M), ประเภททนความร้อน (H), ประเภททนการสั่นสะเทือน (V), ประเภททนการสั่นสะเทือนสำหรับไอน้ำ (MV) ประเภททนความร้อนและการสั่นสะเทือน (HV)
วิธีการรักษา: การบำบัดแบบปราศจากน้ำมัน/ปราศจากน้ำ เพื่อขจัดน้ำหรือน้ำมันที่เหลืออยู่ในส่วนที่เปียกในระหว่างการผลิต
การกำหนดภายนอก: สีของเปลือกจะต้องระบุไว้นอกเหนือจากสีมาตรฐาน
วาล์วปีกผีเสื้อ: เพื่อลดแรงดันที่เต้นเป็นจังหวะ จะมีการติดตั้งวาล์วปีกผีเสื้อที่ช่องรับแรงดัน

ข้อควรระวังในการใช้งาน

1. มิเตอร์ต้องตั้งตรง: ควรใช้ประแจขนาด 17 มม. สำหรับขันให้แน่นระหว่างการติดตั้ง และไม่ควรบิดตัวเรือนอย่างแรง ควรหลีกเลี่ยงการชนกันระหว่างการขนส่ง
2. อุณหภูมิของสภาพแวดล้อมโดยรอบควรอยู่ที่ -25~55℃;
3. ความถี่ในการสั่นสะเทือนของสภาพแวดล้อมการทำงานน้อยกว่า 25HZ และแอมพลิจูดไม่เกิน 1 มม.;
4. เนื่องจากอุณหภูมิแวดล้อมสูงในระหว่างการใช้งาน ค่าที่ระบุของเครื่องมือไม่กลับสู่ศูนย์หรือค่าที่ระบุอยู่นอกความคลาดเคลื่อน คุณสามารถตัดปลั๊กยางปิดผนึกที่ส่วนบนของตัวเรือนเพื่อให้ช่องภายในของเครื่องมือสื่อสารกับบรรยากาศ;
5. ช่วงการใช้งานของเครื่องมือควรอยู่ระหว่าง 1/3 ถึง 2/3 ของขีดจำกัดบน;
6. ควรเพิ่มอุปกรณ์แยกเมื่อวัดสื่อที่มีฤทธิ์กัดกร่อน สื่อที่อาจตกผลึก และสื่อที่มีความหนืดสูง;
7. ควรตรวจสอบมิเตอร์บ่อยๆ (อย่างน้อยทุกๆ สามเดือน) และหากพบความผิดปกติใดๆ ควรซ่อมแซมให้ทันเวลา;
8. หากพบว่าเครื่องมือไม่ถูกต้องหรือไม่เสียหายเนื่องจากคุณภาพการผลิตที่ไม่ดีภายใต้สภาวะการจัดเก็บและการใช้งานปกติภายในครึ่งปีนับจากวันที่ออกจากโรงงาน บริษัทจะเป็นผู้รับผิดชอบในการซ่อมแซมหรือเปลี่ยนใหม่;
9. จำเป็นต้องมีเครื่องมือสำหรับวัดสื่อที่มีฤทธิ์กัดกร่อน และควรระบุเงื่อนไขที่จำเป็นเมื่อทำการสั่งซื้อ

เกจวัดแรงดันในมาตรฐานแห่งชาติ "เกจวัดแรงดันทั่วไป" GB/T1226-2001 หมายเลข 4.1.2 เกจถูกจัดประเภทตามข้อต่อเกลียวและวิธีการติดตั้ง: เกจวัดแรงดันแบบติดตั้งโดยตรง เกจวัดแรงดันแบบติดตั้งฝัง (ติดตั้งบนแผง) เกจวัดแรงดันแบบติดตั้งนูน (ติดตั้งบนผนัง) พื้นผิว
10. ตำแหน่งการติดตั้งของเกจวัดแรงดันควรเป็นไปตามข้อกำหนดของสถานะการติดตั้ง หน้าปัดไม่ควรวางในแนวนอน และความสูงของตำแหน่งการติดตั้งควรสะดวกสำหรับเจ้าหน้าที่ในการสังเกต
11. ระยะห่างระหว่างตำแหน่งการติดตั้งของเกจวัดแรงดันและจุดวัดแรงดันควรสั้นที่สุดเท่าที่จะเป็นไปได้เพื่อให้แน่ใจว่ามีการซีลที่ดีและไม่มีการรั่วไหล
12. ควรมีบัฟเฟอร์ที่ส่วนหน้าของเกจวัดแรงดันที่ติดตั้ง เพื่ออำนวยความสะดวกในการตรวจสอบ ควรติดตั้งวาล์วปิดใต้เครื่องมือ เมื่อสื่อสกปรกหรือมีแรงดันพัลส์ สามารถใช้ตัวกรอง บัฟเฟอร์ และก๊าซที่เสถียรได้
