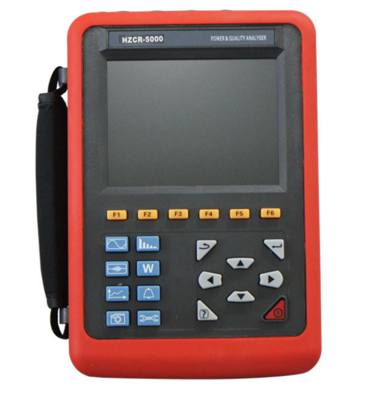

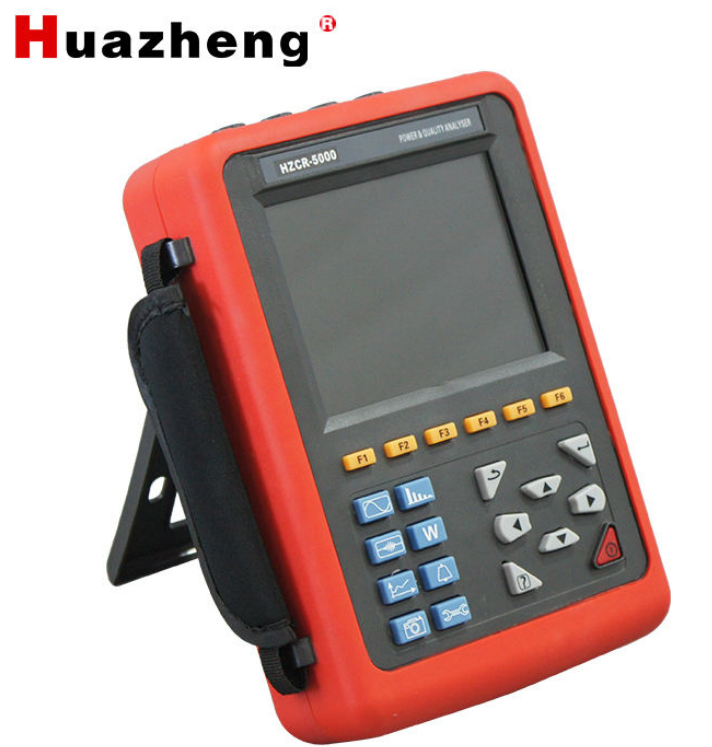

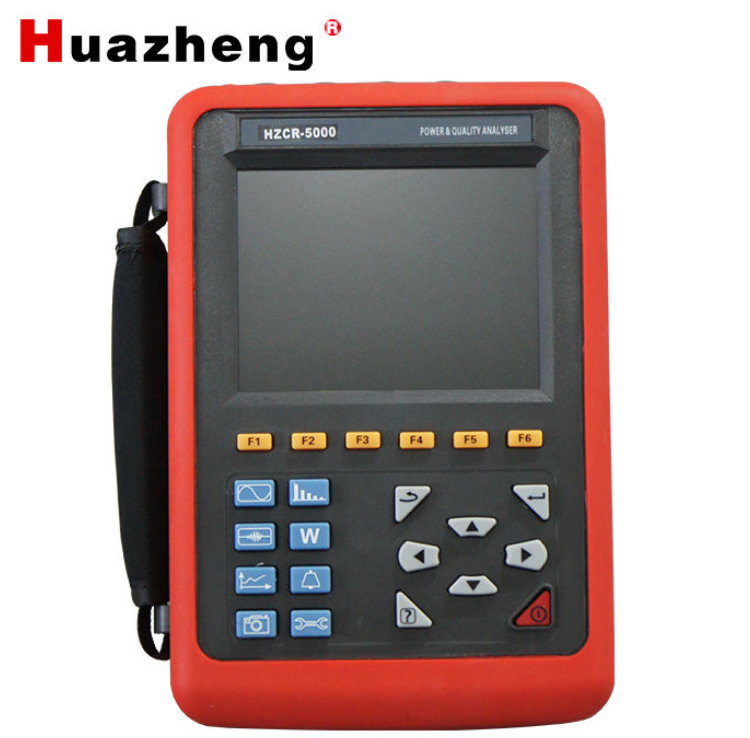

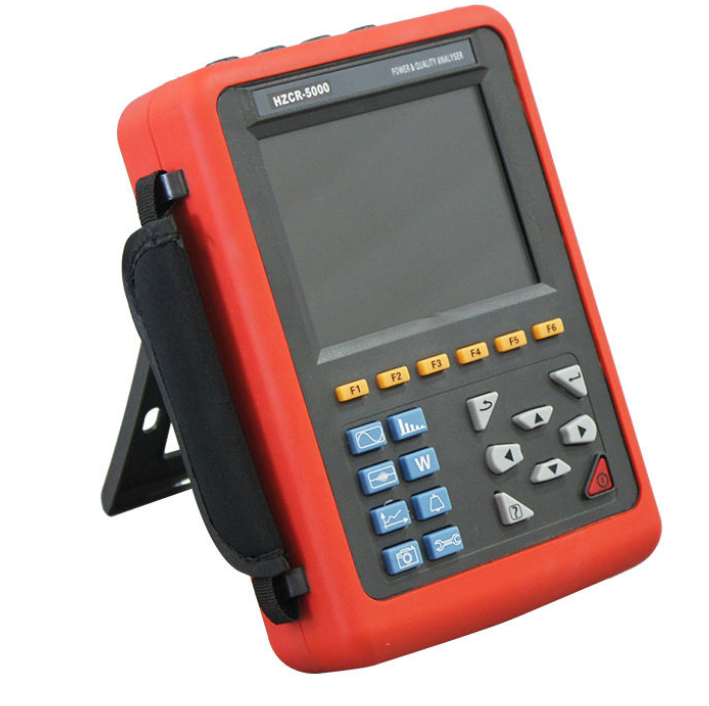

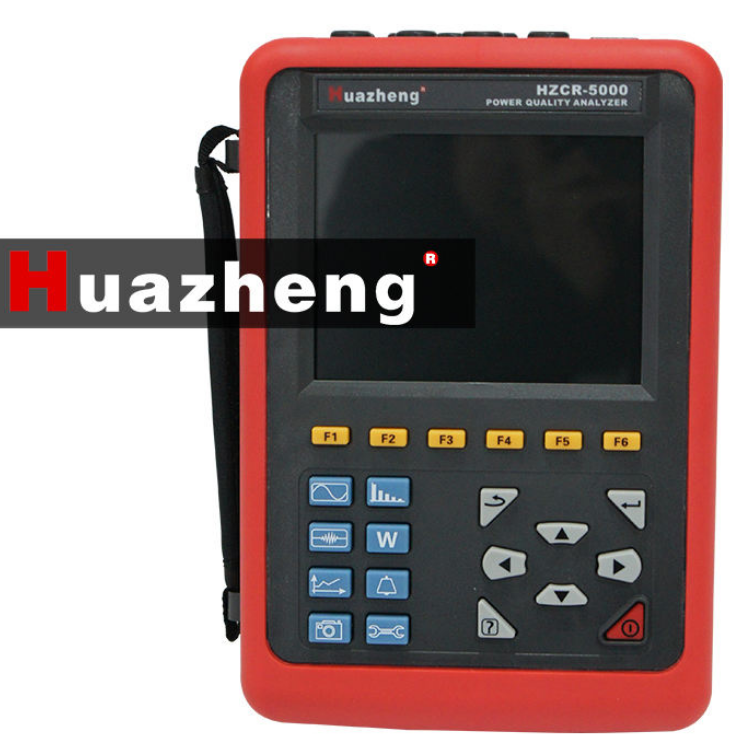

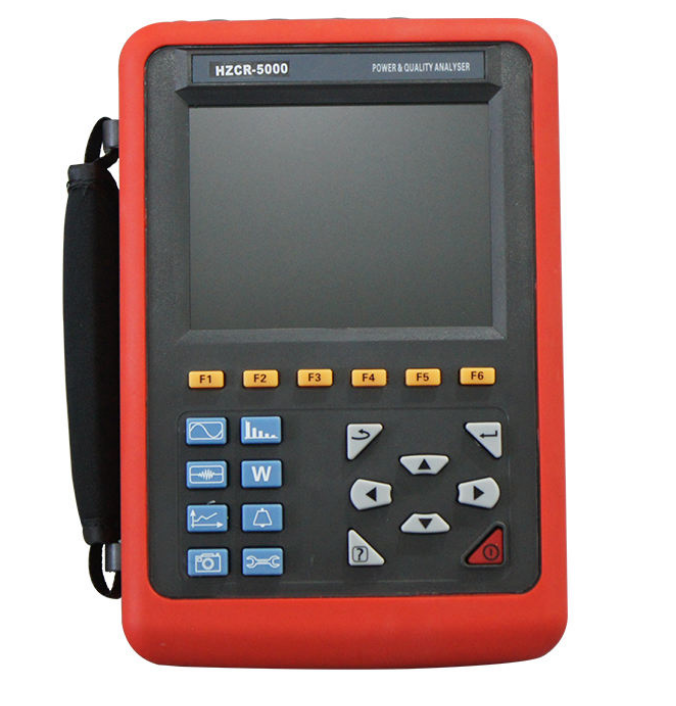

HuaZheng HZCR-5000 เครื่องวิเคราะห์คุณภาพพลังงาน 3 ขั้นตอน

เครื่องวิเคราะห์คุณภาพไฟฟ้า HZCR-5000 เป็นเครื่องมือทดสอบที่ครอบคลุมซึ่งพัฒนาขึ้นอย่างระมัดระวังโดยบริษัทของเรา และออกแบบมาเป็นพิเศษสำหรับการทดสอบภาคสนามแบบสามเฟส อเนกประสงค์ และชาญฉลาด ใช้งานง่าย จอ LCD ขนาดใหญ่ ความละเอียดสูง อินเทอร์เฟซทั้งภาษาจีนและภาษาอังกฤษ โครงสร้างเปลือกกันกระแทก และอื่นๆ สามารถวัดกระแสไฟฟ้า 4 ช่อง (กระแสไฟฟ้าสามเฟส ABC และกระแสไฟฟ้านิวทรัล) แรงดันไฟฟ้า 4 ช่อง (แรงดันไฟฟ้าสามเฟส ABC และแรงดันไฟฟ้านิวทรัลถึงกราวด์) ค่าสูงสุดของแรงดันไฟฟ้ากระแสไฟฟ้า ค่าสูงสุด/ต่ำสุดในช่วงเวลาหนึ่ง ปัจจัยความไม่สมดุลสามเฟส ไฟกระพริบแรงดันไฟฟ้าในระยะเวลาสั้นๆ ปัจจัย K ของหม้อแปลงไฟฟ้า กำลังไฟฟ้าจริง กำลังไฟฟ้าปฏิกิริยา กำลังไฟฟ้าปรากฏ กำลังไฟฟ้าและตัวประกอบกำลังไฟฟ้า การบิดเบือนฮาร์มอนิกทั้งหมดและฮาร์มอนิก ฯลฯ แสดงรูปคลื่นแบบเรียลไทม์ แผนภูมิแท่งอัตราส่วนฮาร์มอนิกของแรงดันไฟฟ้ากระแสไฟฟ้า จับภาพการเปลี่ยนแปลงทันทีของแรงดันไฟฟ้ากระแสไฟฟ้าแบบไดนามิก ตรวจสอบกระแสเริ่มต้น ตรวจสอบพารามิเตอร์พลังงาน และสร้างรายการการเตือน สร้างแผนภูมิแนวโน้มสำหรับบันทึกข้อมูลการทดสอบเป็นเวลานาน

ในการใช้งานพลังงานในปัจจุบัน อุปกรณ์พลังงานขนาดใหญ่มีมากขึ้นเรื่อยๆ ความผิดปกติของโครงข่ายไฟฟ้ามีความซับซ้อนมากขึ้นเรื่อยๆ ด้วยการพัฒนาของอุตสาหกรรม ทำให้เกิดข้อกำหนดที่สูงขึ้นเรื่อยๆ สำหรับคุณภาพของพลังงานไฟฟ้า เราจึงจัดหาเครื่องวิเคราะห์คุณภาพไฟฟ้าสำหรับสิ่งนั้น ซึ่งคุณสามารถแก้ไขปัญหาของระบบไฟฟ้าที่ซับซ้อนได้รวดเร็วและแม่นยำยิ่งขึ้น และการตรวจสอบและบำรุงรักษาพารามิเตอร์คุณภาพไฟฟ้าที่ครอบคลุมและเป็นระบบมากขึ้น

เครื่องวิเคราะห์คุณภาพไฟฟ้า HZCR-5000 ใช้สถาปัตยกรรมโปรเซสเซอร์คู่ DSP + ARM, DSP ใช้สำหรับการรวบรวมข้อมูลและการประมวลผลอัลกอริทึม, ARM ใช้สำหรับโปรโตคอลการสื่อสารและการประมวลผลอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร การได้มาซึ่งสัญญาณอะนาล็อกทำได้โดย AD7655 จำนวน 2 ชิ้นของบริษัท ADI ความละเอียดสำหรับ AD7655 คือ 16 บิต และเป็นการสุ่มตัวอย่างแบบซิงโครนัส 4 ช่อง อัตราการสุ่มตัวอย่างสูงสุดสามารถเข้าถึง 1 MSPS เพื่อให้มั่นใจถึงความถูกต้องของช่องสัญญาณและความสมบูรณ์ของข้อมูล และจะไม่พลาดการเปลี่ยนแปลงชั่วคราวใดๆ ในกริด สามารถตรวจจับรูปคลื่นชั่วคราวที่เพิ่มขึ้นและลดลงอย่างรวดเร็ว และการขัดจังหวะทันทีของรูปคลื่นได้อย่างแม่นยำยิ่งขึ้น ความถี่ในการทำงานของ DSP เกิน 200 MHZ เพื่อให้สามารถตรวจสอบโครงข่ายไฟฟ้าได้ทันเวลาและปรับความถี่ในการสุ่มตัวอย่างแบบไดนามิกเพื่อให้เกิดการซิงโครไนซ์ของความถี่ไฟฟ้าและความถี่ในการสุ่มตัวอย่าง ใช้หน้าจอสี LCD ขนาด 5.6 นิ้ว ความละเอียด 640 จุด x 480 จุด พร้อมความแตกต่างของสีที่แตกต่างกันระหว่างพารามิเตอร์ของเฟส รูปคลื่น ไดอะแกรมเวกเตอร์ อัตราส่วนฮาร์มอนิก ผู้ใช้สามารถเข้าใจสถานะของพารามิเตอร์โครงข่ายไฟฟ้าได้อย่างมีประสิทธิภาพและใช้งานง่ายยิ่งขึ้น หน่วยความจำแฟลชในตัวสามารถจัดเก็บภาพหน้าจอได้ 60 กลุ่มในเวลาเดียวกัน รูปคลื่นแรงดันไฟฟ้า/กระแสไฟฟ้าชั่วคราว 150 กลุ่ม และรายการการเตือน 12800 กลุ่ม รุ่นการตรวจจับกระแสเริ่มต้นสามารถจับภาพรูปคลื่นกระแสเริ่มต้นได้อย่างต่อเนื่องเป็นเวลา 100 วินาที การ์ดหน่วยความจำ 2G ในตัวเพื่อจัดเก็บบันทึกเส้นโค้งแนวโน้ม บันทึกพร้อมกัน 20 พารามิเตอร์ (สามารถเลือกได้ตามต้องการ) รวบรวมข้อมูลทุกๆ ห้าวินาที บันทึกเส้นโค้งแนวโน้มสามารถจัดเก็บได้นาน 300 วัน

เครื่องวิเคราะห์คุณภาพไฟฟ้ายังเรียกอีกอย่างว่า: เครื่องวิเคราะห์คุณภาพไฟฟ้าสามเฟสอัจฉริยะ, เครื่องวิเคราะห์คุณภาพไฟฟ้าอเนกประสงค์ ซึ่งทำงานพร้อมกันกับฟังก์ชันของเครื่องวิเคราะห์ฮาร์มอนิก, มิเตอร์เฟสโวลต์-แอมแปร์, เครื่องทดสอบพารามิเตอร์ไฟฟ้า ใช้กับอุตสาหกรรมไฟฟ้า ปิโตรเคมี โลหะวิทยา รถไฟ เหมืองแร่ สถาบันวิจัยทางวิทยาศาสตร์ แผนกมาตรวิทยาเหมาะอย่างยิ่งสำหรับการวิเคราะห์และวินิจฉัยที่ครอบคลุมเกี่ยวกับพารามิเตอร์ไฟฟ้าทั้งหมดของแรงดันไฟฟ้า กระแสไฟฟ้า กำลังไฟฟ้า ฮาร์มอนิก และเฟส
