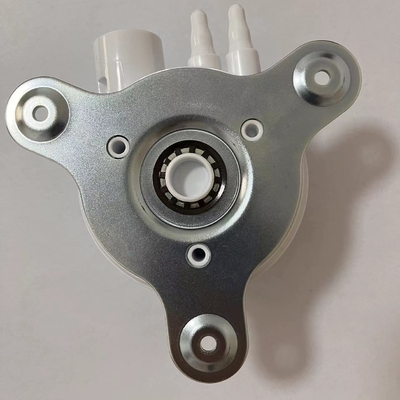

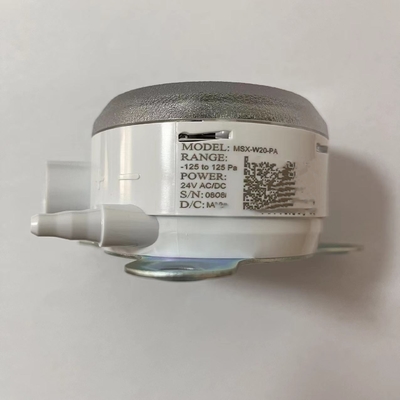

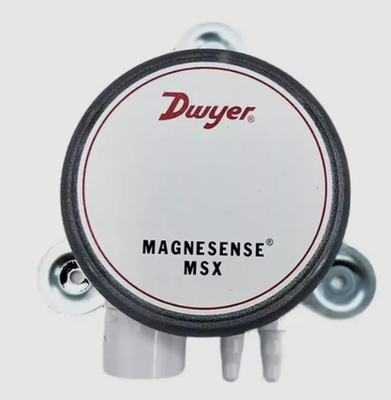

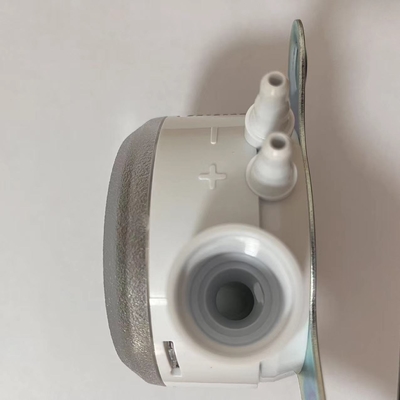

Dwyer MSX-W10-PA เครื่องตรวจจับความแตกต่างความดัน MSX-W10-PA เครื่องวัดความดัน

The Series MSX Magnesense® Differential Pressure Transmitter ผสมผสานความเสถียรและความคล่องตัวของเครื่องส่งสัญญาณ Series MS2 Magnesense® II ดั้งเดิมสำหรับการใช้งานในการควบคุมอาคาร MSX ช่วยลดความซับซ้อนของกระบวนการสั่งซื้อเพื่อให้ได้การกำหนดค่าที่ต้องการ ซึ่งช่วยลดเวลาในการตั้งค่าผลิตภัณฑ์ ช่วงแรงดันมีให้เลือกในหน่วย Pa, mm w.c. และ in w.c. ช่วงแรงดันทั้งหมดสามารถกำหนดค่าในโหมดทิศทางเดียวหรือสองทิศทางได้ ทำให้มีช่วงทั้งหมด 32 ช่วง เครื่องส่งสัญญาณ MSX สามารถให้เอาต์พุตแรงดันแบบเชิงเส้นหรือเอาต์พุตความเร็วแบบเชิงเส้นพร้อมการสกัดรากที่สองจากเครื่องส่งสัญญาณ พารามิเตอร์เพิ่มเติมได้ถูกรวมไว้เพื่อขยายความสามารถในการหารากที่สองสำหรับการคำนวณการไหล สัญญาณเอาต์พุตแรงดันไฟฟ้าคู่และมิลลิแอมป์สามารถใช้เพื่อตรวจสอบสัญญาณเอาต์พุตการควบคุมและอุปกรณ์

• Accuracy Detail± 1% FSO
• Applicationsการสร้างและบำรุงรักษา, HVAC
• Burst Pressureสูงสุด 6 psi
• ComplianceCE
• Electrical Connectionท่อร้อยสายตัวเมีย 1/2 นิ้ว NPS พร้อมบล็อกขั้วต่อแบบสกรู
• Electrical Output4 ถึง 20 mA, 0 ถึง 5 Vdc, 0 ถึง 10 Vdc
• Enclosure RatingsIP66, NEMA Type 4X, UL94 V-0, UL 2043 (Plenum)
• Long Term Stability± 1% FSO/ปี
• Loop Resistanceเอาต์พุตกระแสไฟ: สูงสุด 0 ถึง 1250 Ω, เอาต์พุตแรงดันไฟฟ้า: ความต้านทานโหลดขั้นต่ำ 1 kΩ
• Material Construction Optionไม่มี
• Materials, Wettedปรึกษาโรงงาน
• Media Compatibilityอากาศ, อาร์กอน, คาร์บอนไดออกไซด์, ฮีเลียม, ไนโตรเจน, ก๊าซที่ไม่นำไฟฟ้า, ก๊าซแห้งที่ไม่กัดกร่อน
• Mounting Noteไม่ไวต่อตำแหน่ง
• Number Of Wires2, 3
• Operating Temperature, Max70 °C
• Operating Temperature, Min-20 °C
• Output Detailเลือกได้จากภาคสนาม
• Output Signalกระแสไฟ, แรงดันไฟฟ้า
• Power Consumptionสูงสุด 21 mA
• Measurement Pressure TypeDifferential
• Process Connection Size1/8 นิ้ว, 3/16 นิ้ว, 1/4 นิ้ว
• Process Connection Typeข้อต่อแบบมีบาร์บ
• Response Time3 วินาที
• Response Time Noteทันที (ค่าเริ่มต้น) หรือ 3 วินาที (เลือกได้)
• Span Adjustmentปุ่มกด
• Supply Power TypeAC/DC
• Supply Voltage2-Wire: 10 ถึง 36 Vdc, 3-Wire: 17 ถึง 36 Vdc/21.6 ถึง 33 Vac
• Weight230 กรัม
• Wire Gauge26 ถึง 16 AWG
• Zero Setting Adjustable Rangeปุ่มกดดิจิทัล
