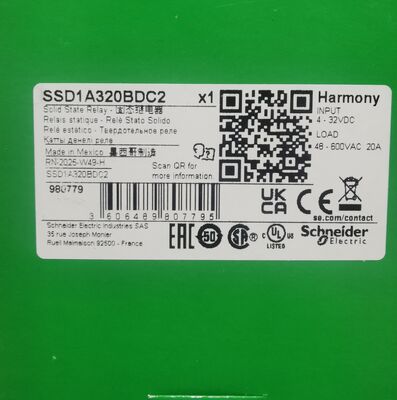

รีเลย์โซลิดสเตต Schneider Electric SSD1A320BDC2 SSR ติดตั้งบนราง DIN กระแสโหลด 20A เอาต์พุต 48-600V AC ควบคุม 4-32V DC
| สถานที่กำเนิด | เม็กซิโก |
|---|---|
| ชื่อแบรนด์ | Schneider |
| ได้รับการรับรอง | CE |
| หมายเลขรุ่น | SSD1A320BDC2 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | US$40 |
| รายละเอียดการบรรจุ | กล่องกระดาษ |
| เวลาการส่งมอบ | 6-8 สัปดาห์ |
| เงื่อนไขการชำระเงิน | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต | 500 ชิ้น |
รายละเอียดสินค้า
| โหลดปัจจุบัน | 0.1…20 ก | แรงดันไฟฟ้าเกินชั่วคราว | 1200 โวลต์ |
|---|---|---|---|
| กระแสไหลเข้า | 300 A ที่ 60 Hz | แรงดันตกคร่อมสูงสุด | <1.3 V ในสถานะ |
| เน้น | โซลิดสเตตรีเลย์กระแสโหลด 20A,สสส. เอาต์พุต AC 48-600V,รีเลย์ราง DIN ควบคุม DC 4-32V |
||
รายละเอียดสินค้า

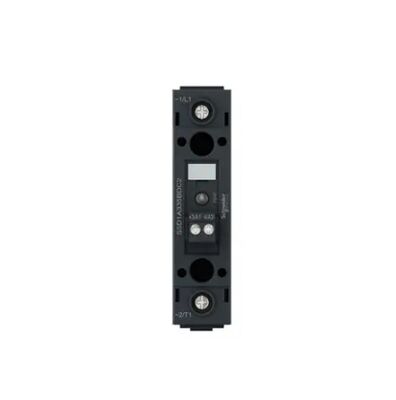

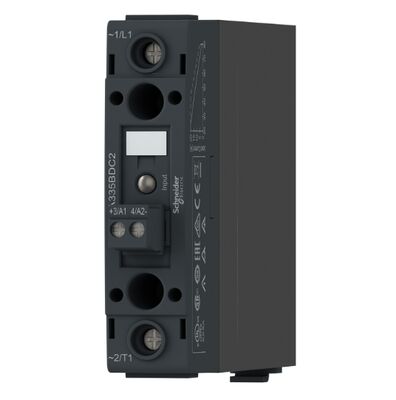

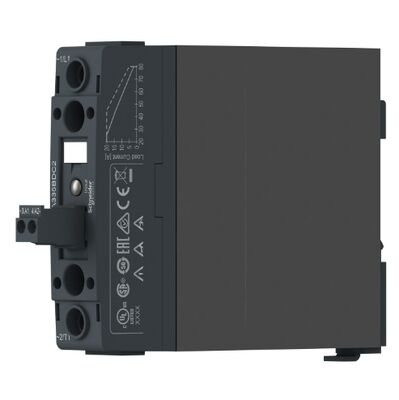

รีเลย์โซลิดสเตท Schneider Electric SSD1A320BDC2 แบบราง DIN, 1 เฟส, เอาต์พุต 48-600V AC, ควบคุม 4-32V DC, 20A, สกรูเสียบ
รีเลย์โซลิดสเตท Harmony SSD1A320BDC2 เป็นรีเลย์แบบโมดูลาร์ราง DIN ประสิทธิภาพสูง ออกแบบมาสำหรับการใช้งานในอุตสาหกรรมที่ต้องการการสลับโหลด AC ที่เชื่อถือได้ด้วยเทคโนโลยีการสลับแรงดันไฟฟ้าเป็นศูนย์
ภาพรวมผลิตภัณฑ์
| กลุ่มผลิตภัณฑ์หลัก | รีเลย์โซลิดสเตท Harmony |
| ประเภทผลิตภัณฑ์ | รีเลย์แบบโมดูลาร์ราง DIN |
| ชื่ออุปกรณ์ | SSD1 |
| การกำหนดค่า | การกำหนดค่าคอนแทคเตอร์พร้อมอินพุตสกรูแบบเสียบได้ |
ข้อมูลจำเพาะทางไฟฟ้า
| จำนวนช่อง | 1 |
| จำนวนเฟส | 1 เฟส |
| กระแสไฟพิกัด | 20 A |
| แรงดันเอาต์พุต | 48-600 V AC |
| แรงดันวงจรควบคุม | 4-32 V DC |
| โหมดการสลับ | การสลับแรงดันไฟฟ้าเป็นศูนย์ |
| ความถี่ในการทำงาน | 47-440 Hz |
| หน้าที่พิกัด | ไม่หยุดชะงัก |
ลักษณะการควบคุม
| แรงดันไฟเปิด | 4 V DC เปิด |
| แรงดันไฟปิด | 1 V DC ปิด |
| ช่วงกระแสอินพุต | 10-15 mA |
| การแสดงผลเฉพาะที่ | LED (สีเขียว) สำหรับแรงดันไฟฟ้าควบคุม |
ข้อมูลจำเพาะประสิทธิภาพ
| กระแสโหลด | 0.1-20 A |
| แรงดันเกินชั่วขณะ | 1200 V |
| กระแสไฟกระชาก | 300 A ที่ 60 Hz |
| แรงดันตกคร่อมสูงสุด | <1.3 V ขณะเปิด |
พิกัดตัวควบคุมมอเตอร์
| 120 V AC | 0.37 kW / 0.5 hp |
| 240 V AC | 1.12 kW / 1.5 hp |
| 480 V AC | 2.24 kW / 3 hp |
กลไกและการติดตั้ง
| อุปกรณ์รองรับการติดตั้ง | ราง DIN แบบสมมาตร 35 มม. (IEC 60715) |
| ขั้วต่ออินพุต | ขั้วต่อสกรูแบบเสียบได้, 0.08-3.30 มม.² (AWG 28-12) |
| ขั้วต่อเอาต์พุต | สกรูแบบยืดหดได้, 0.75-10 มม.² (AWG 20-8) |
| แรงบิดอินพุต | 0.5 N.m (5 lb.in) |
| แรงบิดเอาต์พุต | 2-2.2 N.m (18-20 lb.in) |
ฉนวนและความปลอดภัย
| ความทนแรงดันไฟฟ้า | 4 kV AC (วงจรอินพุต/เอาต์พุต, อินพุต/เอาต์พุตไปยังเคส) |
| แรงดันทนแรงกระตุ้นพิกัด | 6 kV (วงจรอินพุต/เอาต์พุต, อินพุต/เอาต์พุตไปยังเคส) |
| ความต้านทานฉนวน | 1000 MΩ ที่ 500 V DC |
