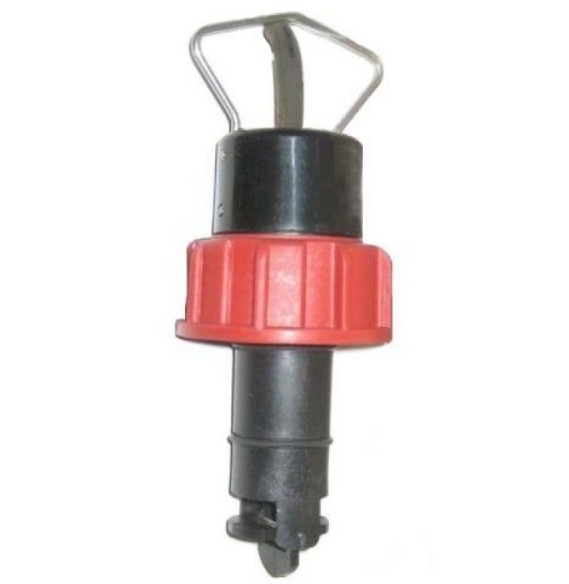

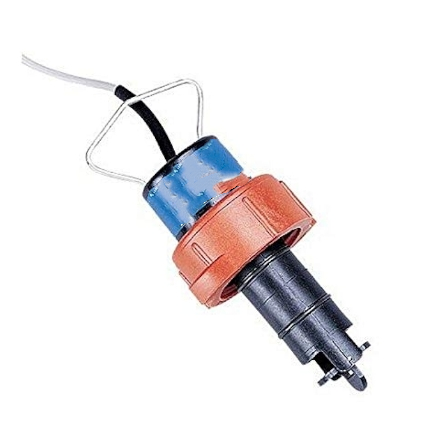

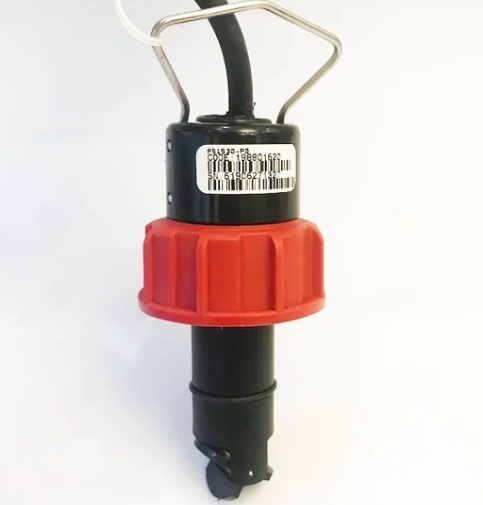

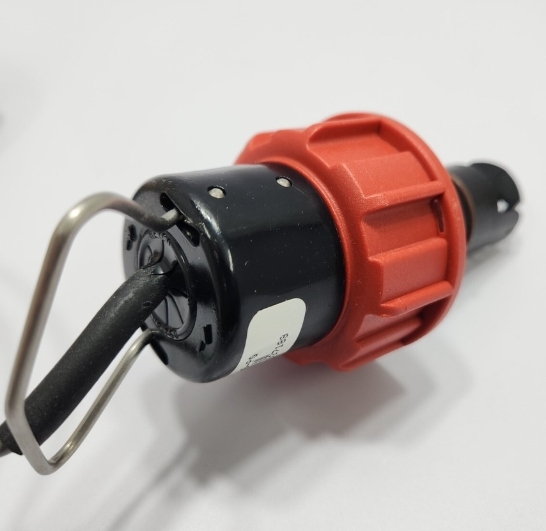

GF P51530-P1 เครื่องตรวจจับการไหลของล้อพัดปลาที่ติดตั้งมาตรฐาน

รุ่น P51530-P1 คือเซ็นเซอร์วัดการไหลแบบล้อพายแบบแทรก GF Signet 515 Rotor-X ออกแบบมาเพื่อการตรวจสอบการไหลของของเหลวในท่อขนาดกลางถึงขนาดใหญ่ที่มี DN125 ถึง DN200 (5" ถึง 8") ใช้หลักการวัดแบบล้อพายแบบพาสซีฟที่ขับเคลื่อนด้วยตัวเอง ซึ่งทำหน้าที่เป็นหัววัดการไหลอเนกประสงค์ราคาประหยัดที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมบำบัดน้ำ การแปรรูปทางเคมี และอุตสาหกรรมน้ำบริสุทธิ์

• ตัวเซนเซอร์: โพลีโพรพีลีนเติมแก้ว (PP) ทนทานต่อกรด ด่าง น้ำทะเล และการกัดกร่อนของสารเคมีระดับอ่อน
• ไม้พายโรเตอร์: PVDF ทนทานต่อการสึกหรอดีเยี่ยมและความเข้ากันได้ทางเคมี
• เพลากลาง: โลหะผสมไททาเนียม แรงดึงสูง ไม่เป็นสนิม เหมาะสำหรับสื่อที่มีอนุภาคของแข็งขนาดเล็ก
• โอริงซีล: FPM มาตรฐาน (Viton); ซีลพิเศษ EPDM หรือ Kalrez เป็นอุปกรณ์เสริม

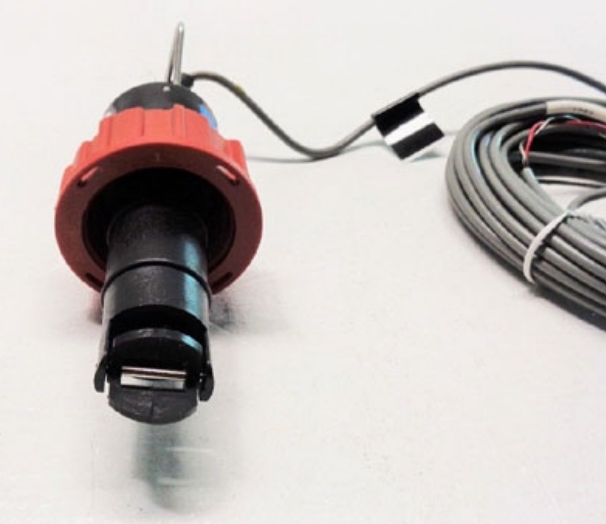

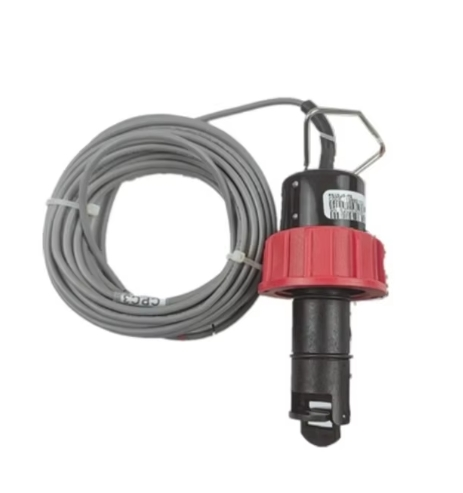

• สายเคเบิล: สายเคเบิลหุ้มบิดเกลียวมาตรฐาน 7.6 ม. ขยายได้สูงสุด 60 ม. ลดการรบกวนทางแม่เหล็กไฟฟ้าในสถานที่ได้อย่างมีประสิทธิภาพ

• ช่วงความเร็วการไหล: 0.3 ~ 6 เมตร/วินาที (1 ~ 20 ฟุต/วินาที) อัตราการหมุนสูงสุด 20:1 เพื่อการวัดที่เสถียรภายใต้อัตราการไหลทั้งต่ำและสูง
• ขนาดท่อที่ใช้บังคับ: DN125 ~ DN200 (5" ~ 8"); ซีรีส์เต็มครอบคลุมท่อ DN15 ~ DN900
• ความแม่นยำ: ความคลาดเคลื่อนเชิงเส้น ±1% FS, ความสามารถในการทำซ้ำ ±0.5% FS ที่อุณหภูมิแวดล้อม 25°C
• จำนวนเรย์โนลด์สขั้นต่ำ: 4500; สำหรับการใช้งานของเหลวแบบเต็มท่อเท่านั้น ไม่สามารถใช้ได้กับท่อก๊าซหรือท่อที่เติมบางส่วน
• สัญญาณเอาท์พุต: สัญญาณความถี่คลื่นไซน์พาสซีฟ (1 V จากจุดสูงสุดถึงจุดสูงสุด); เอาต์พุต 6 Hz ต่อความเร็วการไหล 1 ฟุต/วินาที ไม่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอก เข้ากันได้โดยตรงกับตัวบ่งชี้การไหลแบบพาสซีฟ (เช่น 3-5090) สามารถจับคู่กับพรีแอมป์รุ่น 2760 เพื่อเชื่อมต่อกับ PLC หรือเครื่องส่งสัญญาณ (ซีรีส์ 5500, 5600, 8850 ฯลฯ)
• ระดับอุณหภูมิและความดัน (ตัวเครื่อง PP):

  แรงดันใช้งานสูงสุด: 12.5 บาร์ ที่ 20°C

  อุณหภูมิปานกลางสูงสุด: 90°C; อัตราแรงดันลดลงเหลือ 1.7 บาร์ ที่อุณหภูมิ 90°C

• ประเภทการติดตั้ง: การติดตั้งแบบแทรก ใช้งานได้กับที ตัวหนีบอาน และบอสแบบเชื่อม รองรับการติดตั้งก๊อกน้ำร้อนภายใต้ความกดดันโดยไม่ต้องปิดระบบ

1. การออกแบบพาสซีฟที่ขับเคลื่อนด้วยตนเองทำให้การเดินสายง่ายขึ้น

   ไม่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอก เอาต์พุตคลื่นไซน์แบบพาสซีฟช่วยลดต้นทุนการเดินสายไฟได้อย่างมาก เหมาะสำหรับจุดตรวจสอบระยะไกลที่ไม่มีไฟฟ้าเข้าถึง

2. ความเข้ากันได้ทางเคมีในวงกว้าง

   การผสมผสานระหว่างตัวเรือน PP, โรเตอร์ PVDF และเพลาไทเทเนียมทำงานได้ดีกับน้ำบริสุทธิ์ น้ำเสีย สารละลายกรด/ด่าง น้ำทะเล และน้ำหล่อเย็นหมุนเวียน

3. อัตราส่วนการหมุนกลับที่กว้างสำหรับสภาวะการทำงานที่หลากหลาย

   ช่วงการวัดที่กว้าง 20:1 ช่วยให้มั่นใจในการตรวจจับที่เชื่อถือได้ที่ความเร็วต่ำ 0.3 ม./วินาที และหลีกเลี่ยงการเสียดสีมากเกินไปที่สูงสุด 6 ม./วินาที ซึ่งครอบคลุมสายการผลิตที่รับน้ำหนักได้หลากหลายด้วยเซ็นเซอร์ตัวเดียว

4. การบำรุงรักษาต่ำและอายุการใช้งานยาวนาน

   ไม่มีชิ้นส่วนอิเล็กทรอนิกส์จมอยู่ในสื่อกระบวนการ มีเพียงล้อพายเท่านั้นที่หมุนได้ เพลาไทเทเนียมต้านทานการติดขัดและการเสียดสี ลดรอบการถอดแยกชิ้นส่วนและการสอบเทียบระหว่างการทำงานต่อเนื่องระยะยาว

5. การติดตั้งที่ยืดหยุ่นสำหรับท่อขนาดใหญ่

   ปรับให้เหมาะสมเป็นพิเศษสำหรับท่ออุตสาหกรรมขนาด 5"–8" จับคู่กับอุปกรณ์เสริมฟิตติ้ง GF ที่สมบูรณ์ ช่วยให้สามารถติดตั้งก๊อกน้ำร้อนได้โดยไม่ต้องระบายน้ำหรือหยุดท่อ

6. มีความแม่นยำสูงและสามารถทำซ้ำได้ดีเยี่ยม

   ความสามารถในการทำซ้ำ ±0.5% ให้ข้อมูลระยะยาวที่สม่ำเสมอ เหมาะอย่างยิ่งสำหรับการวัดการไหล การป้องกันปั๊ม และระบบควบคุมการเชื่อมต่อการไหล

น้ำบริสุทธิ์ / ระบบรีเวิร์สออสโมซิส RO, การบำบัดน้ำเสีย, น้ำหล่อเย็นหมุนเวียน, การถ่ายโอนของเหลวเคมี, ระบบหมุนเวียนน้ำในโรงไฟฟ้า
