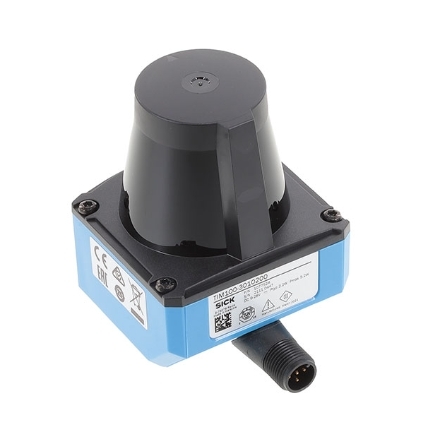

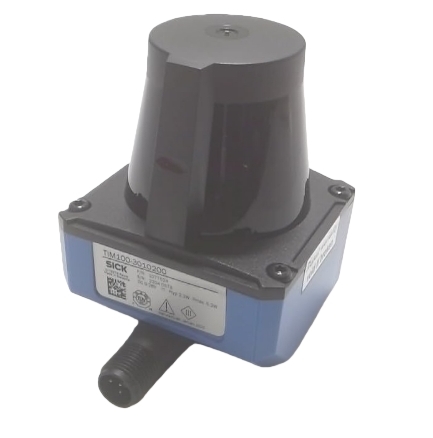

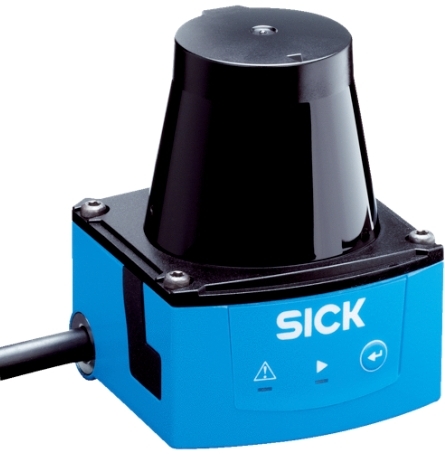

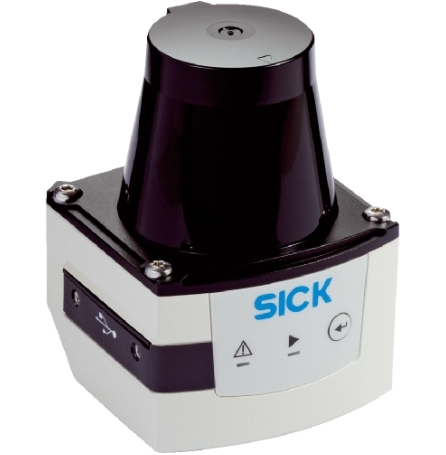

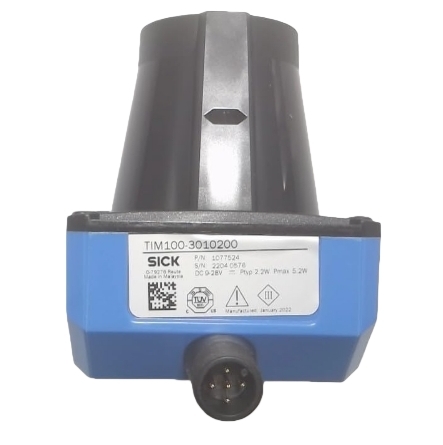

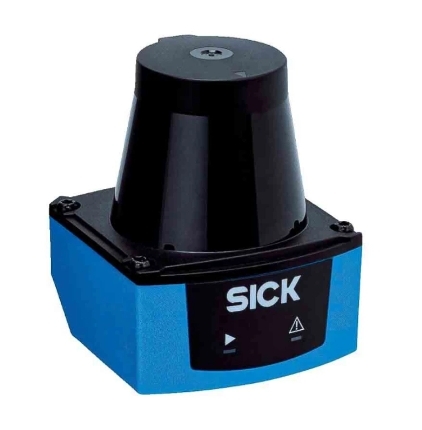

เครื่องตรวจจับ Lidar Sick TIM100-3010200 ของแท้

TIM100-3010200 (หมายเลขคำสั่งซื้อ 1077524) คือเครื่องสแกนเลเซอร์ 2D LiDAR ภายในอาคารขนาดกะทัดรัดและคุ้มค่าจากซีรีส์ SICK TiM ออกแบบมาเพื่อการตรวจจับพื้นที่ระยะสั้น การตรวจสอบสถานะ และการหลีกเลี่ยงการชนในระบบอัตโนมัติทางอุตสาหกรรมและอุปกรณ์เคลื่อนที่ SICK ใช้เทคโนโลยีการวัดระยะห่างหลายพัลส์ HDDM+ ที่ได้รับการจดสิทธิบัตร พร้อมด้วยเลเซอร์อินฟราเรดคลาส 1 ขนาด 850 นาโนเมตร ให้การตรวจจับระยะห่างที่เสถียรในมุมมองแนวนอนที่กว้าง 200° โดยไม่มีโซนบอด ปรับให้เหมาะสมสำหรับสภาพแวดล้อมภายในอาคารเท่านั้น โดยผสานรวมตรรกะการประเมินภาคสนามในตัว เพื่อลดความซับซ้อนในการควบคุมในสถานที่โดยไม่ต้องประมวลผลข้อมูลภายนอกที่ซับซ้อน

• หลักการวัด: การวัดระยะทาง HDDM + ความละเอียดสูง
• แหล่งกำเนิดแสง: เลเซอร์อินฟราเรด 850 นาโนเมตร, เลเซอร์คลาส 1 (ปลอดภัยต่อดวงตา)
• มุมการสแกนแนวนอน: 200°
• ความละเอียดเชิงมุม: 1°
• ความถี่ในการสแกน: 14.5 เฮิรตซ์
• ระยะการทำงาน: 0.05 ม. ~ 3 ม
• การทุเลาที่ตรวจพบได้: 4% ~ 1,000% (รองรับวัตถุเคลือบด้านสีเข้มและตัวสะท้อนแสงที่มีแสงสะท้อนสูง)
• เวลาตอบสนองโดยทั่วไป: 70 ms
• ภูมิคุ้มกันแสงโดยรอบสูงสุด: 80,000 lx

• ขนาด: 60 มม. (กว้าง) * 60 มม. (ลึก) * 75.8 มม. (H)
• น้ำหนัก: 90 กรัม (ไม่รวมสายเคเบิล)
• ระดับการป้องกัน: IP65 กันฝุ่นและกันน้ำ
• ระดับการป้องกัน: III
• ทนต่อการสั่นสะเทือนและแรงกระแทกสำหรับสภาพแวดล้อมโรงงานมาตรฐาน
• MTBF: 50 ปี; MTTFD > 100 ปี

• แหล่งจ่ายไฟ: DC 10V ~ 30V
• ตัวเชื่อมต่อ: ขั้วต่อ M12 ตัวผู้แบบหมุนได้ 5 พิน
• อินเทอร์เฟซ: IO-Link, อินพุตดิจิตอล 1 ช่อง, เอาต์พุตดิจิตอลแบบพุชพูล 2 ช่อง
• การประเมินภาคสนามในตัว: ชุดภาคสนาม 1 ชุด รองรับ 2 โซนการตรวจจับอิสระ
• หน่วงเวลาและเวลาหน่วงที่กำหนดค่าได้: 69 ms ~ 30,015 ms
• ไฟแสดงสถานะ: ไฟ LED 2 ดวงสำหรับเปิดเครื่องและสถานะสัญญาณสลับ
• ซอฟต์แวร์กำหนดค่า: SOPAS ET สำหรับการกำหนดพารามิเตอร์ การแก้ไขโซน และการวินิจฉัย

1. โครงสร้างน้ำหนักเบาขนาดกะทัดรัดพิเศษเพื่อการบูรณาการที่ง่ายดาย

   น้ำหนักเบาเพียง 90 กรัม มีขนาดเล็ก เหมาะกับพื้นที่การติดตั้งแคบบน AGV, AMR, เครื่องบรรจุภัณฑ์ และเซลล์หุ่นยนต์ ขั้วต่อ M12 แบบหมุนได้ช่วยให้กำหนดทิศทางการเดินสายได้อย่างยืดหยุ่นโดยไม่ต้องใช้ขายึดเพิ่มเติม

2. ครอบคลุมการสแกนแบบพาโนรามากว้าง 200°

   เซ็นเซอร์ตัวเดียวครอบคลุมพื้นที่แนวนอนขนาดใหญ่ กำจัดโฟโตอิเล็กทริคเซนเซอร์หลายตัว และลดต้นทุนด้านฮาร์ดแวร์และภาระงานการเดินสายไฟ ความละเอียดเชิงมุม 1° ช่วยให้มั่นใจในการตรวจจับสิ่งกีดขวางเล็กๆ ได้อย่างน่าเชื่อถือ

3. การประเมินภาคสนามในตัว ตรรกะการควบคุมอย่างง่าย

   สามารถกำหนดโซนสวิตชิ่งอิสระสองโซนได้อย่างอิสระผ่านซอฟต์แวร์ เอาต์พุตดิจิตอลจะกระตุ้นการเชื่อมต่อ PLC โดยตรงสำหรับคำเตือนการชน การตรวจจับการเข้า และการป้องกันโซน โดยไม่จำเป็นต้องคำนวณข้อมูลระยะทางเพิ่มเติม

4. การวัดที่แม่นยำบนพื้นผิวที่หลากหลาย

   เทคโนโลยีมัลติพัลส์ HDDM+ ลดการรบกวนจากพลาสติกสีเข้มสะท้อนแสงต่ำ โลหะ และพื้นสะท้อนแสง ประสิทธิภาพการตรวจจับที่สม่ำเสมอโดยไม่คำนึงถึงสีเป้าหมายหรือพื้นผิว

5. เลเซอร์คลาส 1 ปลอดภัยต่อดวงตาและอายุการใช้งานยาวนาน

   เลเซอร์คลาส 1 ไม่จำเป็นต้องมีเกราะป้องกันความปลอดภัยเป็นพิเศษสำหรับผู้ปฏิบัติงาน MTBF ที่ยาวเป็นพิเศษช่วยลดความถี่ในการบำรุงรักษาและการเปลี่ยนทดแทนอย่างมากสำหรับการดำเนินงานในโรงงานอย่างต่อเนื่องตลอด 24 ชั่วโมงทุกวัน

6. การเชื่อมต่อแบบ Dual IO-Link + เอาต์พุตดิจิตอลที่ยืดหยุ่น

   IO-Link ช่วยให้สามารถแก้ไขพารามิเตอร์ระยะไกล อัปโหลดข้อมูลการวินิจฉัยแบบเรียลไทม์ และการจัดการอุปกรณ์เป็นชุด เอาต์พุตแบบพุชพูลแบบดิจิทัลที่เข้ากันได้กับ PLC อุตสาหกรรมกระแสหลักทั้งหมด

7. ตู้อุตสาหกรรมที่แข็งแกร่ง IP65

   ต้านทานฝุ่นจากโรงงาน น้ำกระเซ็น และละอองน้ำมันอ่อนๆ การทำงานที่มั่นคงในการบรรจุหีบห่อ ลอจิสติกส์ และสภาพแวดล้อมภายในอาคารของการตัดเฉือนทั่วไป

• การหลีกเลี่ยงการชนสำหรับ AGV/AMR และรถเข็นอัตโนมัติ
• การป้องกันปริมณฑลของเวิร์กเซลล์แบบหุ่นยนต์และการตรวจจับการบุกรุก
• การแสดงตนของพื้นที่สายพานลำเลียงและการนับวัสดุ
• การตรวจจับชิ้นส่วนเครื่องจักรบรรจุภัณฑ์และการตรวจสอบตำแหน่ง
• การตรวจสอบความปลอดภัยในการเข้าถึงทางเดินคลังสินค้า
• การตรวจจับพื้นที่ประตู/ประตูหมุนอัตโนมัติ
• การตรวจจับสิ่งกีดขวางของเครื่องมือกลขนาดเล็ก
