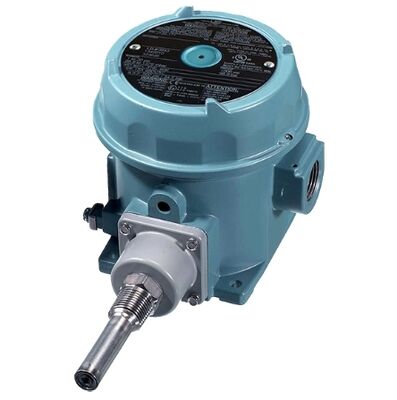

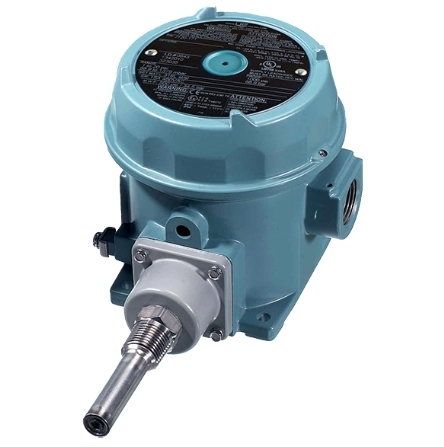

เครื่องสลับความดันและอุณหภูมิ UE 120 ซีรี่ย์ J120-612
| สถานที่กำเนิด | สหรัฐอเมริกา |
|---|---|
| ชื่อแบรนด์ | UE |
| ได้รับการรับรอง | CCC,CE |
| หมายเลขรุ่น | เจ120-612 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | $590 |
| รายละเอียดการบรรจุ | บรรจุภัณฑ์เดิม |
| เวลาการส่งมอบ | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน | L/C,D/A,D/P,T/T |
| สามารถในการผลิต | 100 ชิ้น / เดือน |
รายละเอียดสินค้า
| อุณหภูมิในการจัดเก็บ | -65 ถึง 160 ° F (-54 ถึง 71 ° C) | น้ำหนัก | 3-8 ปอนด์ |
|---|---|---|---|
| ระดับไฟฟ้า | 15A 125/250/480 VAC | ขั้นต่ําอุณหภูมิบริเวณ | -58 ถึง 160 ° F (-50 ถึง 71 ° C) |
| เน้น | UE 120 Series สวิตช์ความดัน,J120-612 สวิตช์อุณหภูมิ,เกจวัดความแตกต่างพร้อมการรับประกัน |
||
รายละเอียดสินค้า
1. ภาพรวมผลิตภัณฑ์

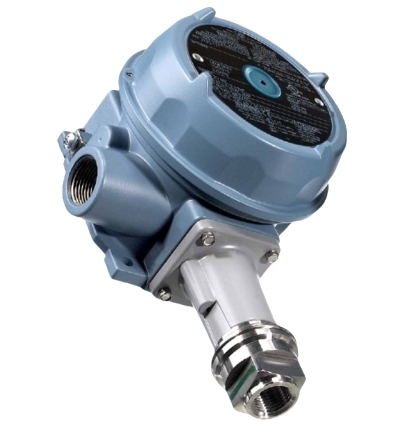

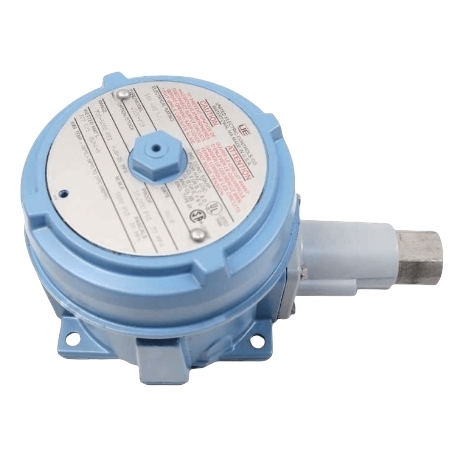

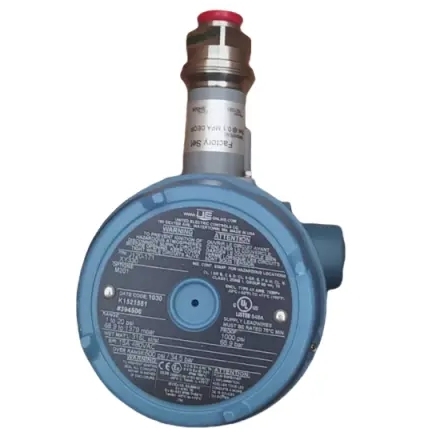

J120-612 เป็นสวิตช์แรงดันป้องกันการระเบิดสำหรับงานหนักจากซีรีส์ 120 อันโด่งดังของ UE สร้างขึ้นโดยเฉพาะสำหรับการตรวจสอบแรงดันสูงและการควบคุมการเชื่อมต่อที่ปลอดภัยในสภาพแวดล้อมอุตสาหกรรมที่เป็นอันตราย ใช้โครงสร้างการตรวจจับแรงดันแบบลูกสูบพร้อมการปรับค่าที่ตั้งไว้ภายใน ให้เอาต์พุตสวิตชิ่งเชิงกลที่เชื่อถือได้สำหรับการป้องกันแรงดันเกิน การควบคุมปั๊ม/คอมเพรสเซอร์ และการกระตุ้นสัญญาณเตือนกระบวนการ ได้รับการรับรองมาตรฐานบรรยากาศที่อาจเกิดการระเบิดได้ทั่วโลก และมีการนำไปใช้อย่างกว้างขวางในอุตสาหกรรมน้ำมันและก๊าซ ปิโตรเคมี พลังงาน และเครื่องจักรกลหนัก ซึ่งจำเป็นต้องมีการตรวจสอบแรงดันสูงที่แข็งแกร่ง
2. ข้อมูลจำเพาะทางเทคนิคหลัก
ประสิทธิภาพแรงดัน
- ช่วงเซ็ตพอยต์ที่ปรับได้: 125 ~ 3000 psi (8.6 ~ 206.8 บาร์)
- เดดแบนด์แบบปรับได้: 40 ~ 250 psi (2.8 ~ 17.2 บาร์)
- แรงดันพิสูจน์สูงสุด: 6000 psi (413.7 bar)
- อัตราแรงดันระเบิด: 10,000 psi (689.5 บาร์)
- กลไกการตรวจจับ: ลูกสูบสแตนเลส 303 พร้อมซีล Buna-N (ชิ้นส่วนเปียกมาตรฐาน)
- การเชื่อมต่อกระบวนการ: เกลียวตัวเมีย NPT 1/4"
เครื่องกลและสิ่งที่แนบมา

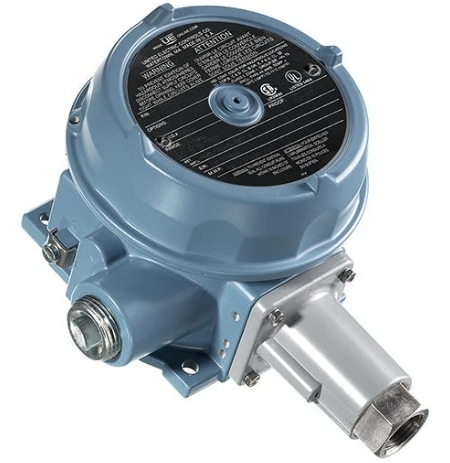

- โครงสร้าง: อะลูมิเนียมหล่อขึ้นรูปเคลือบผงอิพ็อกซี NEMA 4X พิกัด IP66
- ระดับสถานที่อันตราย: Class I Div.1/2, Class II Div.1/2; Ex d IIC T6 ป้องกันการระเบิด

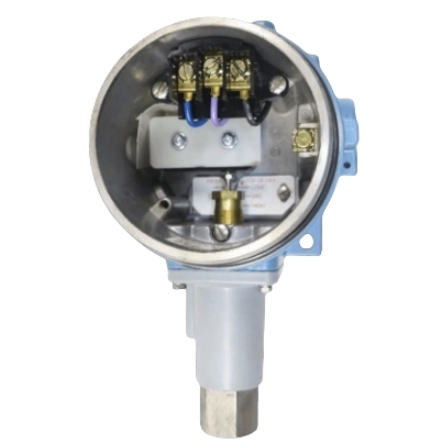

- รายการระบบไฟฟ้า: พอร์ตท่อร้อยสาย NPT ขนาด 3/4" คู่พร้อมแผงขั้วต่อในตัวเพื่อให้เดินสายได้ง่าย
- วิธีการปรับแต่ง: การปรับจุดตั้งสกรูหกเหลี่ยมภายในพร้อมฝาปิดแบบล็อคได้เพื่อป้องกันการงัดแงะ
- ความต้านทานการสั่นสะเทือนและการกระแทก: รักษาจุดที่ตั้งไว้ให้เสถียรภายใต้แรงสั่นสะเทือน 2.5 G (5–500 Hz) และโหลดแรงกระแทก 15 G
- อุณหภูมิแวดล้อมในการทำงาน: -40°C ~ +75°C
พิกัดไฟฟ้า (สวิตช์ SPDT มาตรฐาน)
- ตัวต้านทาน 15 A / อุปนัย 2 A ที่ 125/250/480 VAC
- ตัวต้านทาน 2 A / อุปนัย 1 A ที่ 24–30 VDC
- การกำหนดค่าสวิตช์: หน้าสัมผัส SPDT เดี่ยว (สายไฟแบบย้อนกลับ NO/NC)
- การอัพเกรดเพิ่มเติม: สวิตช์คู่ DPDT หน้าสัมผัสสวิตช์ปิดผนึกอย่างแน่นหนา
การรับรองระดับโลก
cULus, ATEX, IECEx, CE; ได้รับการรับรอง SIL 2 (รองรับ SIL 3) สำหรับระบบความปลอดภัยในการทำงานเคเล่
3. ข้อได้เปรียบทางการแข่งขันที่สำคัญ
-
การออกแบบลูกสูบแรงดันสูงสำหรับสื่ออุตสาหกรรมหนัก
เซ็นเซอร์ลูกสูบสเตนเลสสตีล 303 ทนทานต่อแรงดันของระบบสูงสุดได้ถึง 6,000 psi และแรงดันระเบิด 10,000 psi เหมาะอย่างยิ่งสำหรับการตรวจสอบไฮดรอลิก ไอน้ำ ก๊าซแรงดันสูง และของเหลวในกระบวนการหนัก ซึ่งเกินขีดจำกัดแรงดันของสวิตช์ประเภทไดอะแฟรมมาก
-
การปฏิบัติตามข้อกำหนดเกี่ยวกับสถานที่อันตรายและป้องกันการระเบิดอย่างสมบูรณ์
โครงสร้างป้องกันการระเบิด Class I Division 1 ช่วยลดความเสี่ยงในการติดไฟในสภาพแวดล้อมที่เป็นก๊าซ ไอ และฝุ่นที่ติดไฟได้ การอนุมัติ ATEX/IECEx/cULus ทั่วโลกช่วยให้สามารถใช้งานแบบสากลในโรงกลั่นระหว่างประเทศ โรงงานเคมี และโรงงานนอกชายฝั่งได้
-
การปรับภายในป้องกันการงัดแงะพร้อมฝาปิดแบบล็อคได้
การปรับค่าเซ็ตพอยต์ภายในที่จับคู่กับฝาครอบตัวเครื่องแบบล็อคได้ จะช่วยหลีกเลี่ยงการดัดแปลงพารามิเตอร์ที่ไม่ได้รับอนุญาตในสถานที่ทำงาน เพื่อให้มั่นใจถึงเกณฑ์ด้านความปลอดภัยที่สอดคล้องกันสำหรับการทำงานแบบอัตโนมัติในระยะยาว
-
ตู้ทนทานทุกสภาพอากาศพร้อมพอร์ตสายไฟคู่
ตัวเรือนอะลูมิเนียมหล่อเคลือบอีพ็อกซี่ให้การป้องกันฝน ฝุ่น ละอองน้ำมัน และบรรยากาศการทำงานที่มีฤทธิ์กัดกร่อนตามมาตรฐาน NEMA 4X / IP66 ช่องท่อร้อยสาย NPT ขนาด 3/4" แยกกัน 2 ช่อง ช่วยให้การจัดวางสายไฟง่ายขึ้น โดยไม่ต้องใช้กล่องรวมสัญญาณเพิ่มเติม
-
เดดแบนด์ที่ปรับได้กว้างสำหรับตรรกะการควบคุมที่ยืดหยุ่น
เดดแบนด์ที่ปรับได้เต็มที่ 40–250 psi ช่วยให้วิศวกรปรับแต่งฮิสเทรีซีสของสวิตช์เปิด/ปิดได้ ป้องกันการกระทบกระเทือนของปั๊ม คอมเพรสเซอร์ และวาล์วนิรภัยบ่อยครั้งภายใต้แรงดันที่ผันผวน
-
คุณสมบัติด้านความปลอดภัยในการใช้งาน SIL 2
ผ่านการตรวจสอบสำหรับระบบเครื่องมือด้านความปลอดภัย (SIS) ตรงตามมาตรฐานความปลอดภัยทางอุตสาหกรรมที่เข้มงวดสำหรับการปิดระบบฉุกเฉิน (ESD) และลูปการป้องกันแรงดันเกิน ช่วยลดความเสี่ยงในการปฏิบัติงานและค่าใช้จ่ายในการตรวจสอบการปฏิบัติตามข้อกำหนด
-
อายุการใช้งานยาวนานพร้อมการบำรุงรักษาน้อยที่สุด
ชุดตรวจจับลูกสูบโลหะทั้งหมดทนทานต่อการเสียดสีจากตัวกลางที่มีอนุภาคละเอียด โมดูลหน้าสัมผัสแบบปิดผนึกช่วยลดการปนเปื้อนของฝุ่น รองรับการทำงานต่อเนื่องตลอด 24 ชั่วโมงทุกวันตลอด 24 ชั่วโมงโดยการสอบเทียบตามระยะเวลาเท่านั้น
4. สถานการณ์การใช้งานทั่วไป
- ระบบไฮดรอลิกแรงดันสูง อินเตอร์ล็อคนิรภัยแรงดันเกิน
- การตรวจสอบแรงดันท่อส่งน้ำมันและก๊าซและการปิดระบบฉุกเฉิน
- การป้องกันเครื่องปฏิกรณ์ปิโตรเคมี หม้อไอน้ำ และคอมเพรสเซอร์
- กังหันของโรงไฟฟ้า น้ำป้อน และห่วงแรงดันสูงน่าตกใจ
- การควบคุมแรงดันเครื่องจักรหนัก เครื่องอัดไฮดรอลิก และอุปกรณ์การทำเหมือง
- โรงกลั่นน้ำมัน โรงงานเคมี SIS ระบบเครื่องมือวัดความปลอดภัย
- แพลตฟอร์มนอกชายฝั่งและสัญญาณเตือนแรงดันพื้นที่กระบวนการไวไฟ
