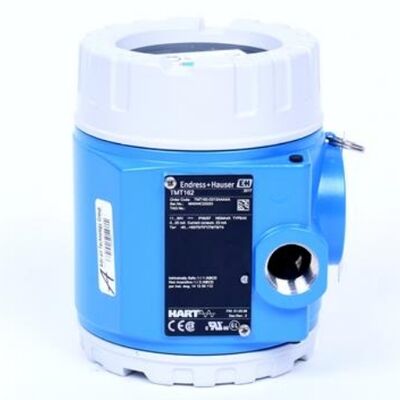

Endress+Hauser TMT162-A21331BAE เครื่องส่งอุณหภูมิที่มี 2 ทางเข้าเซ็นเซอร์ทั่วไป
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | Endress+Hauser |
| ได้รับการรับรอง | CCC,CE |
| หมายเลขรุ่น | TMT162-A21331BAE |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | $1370 |
| รายละเอียดการบรรจุ | บรรจุภัณฑ์เดิม |
| เวลาการส่งมอบ | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน | L/C,D/A,D/P,T/T |
| สามารถในการผลิต | 100 ชิ้น / เดือน |
รายละเอียดสินค้า
| เอาท์พุต | 4 ... 20 Ma | แหล่งจ่ายไฟเสริม | 11.5...42 โวลต์กระแสตรง (HART) |
|---|---|---|---|
| อัตราการส่งข้อมูล | 31.25 กิโลบิต/วินาที | ค่าที่กำหนดได้ | -40 ถึง +85 °C (-40 ถึง +185 °F) |
| เน้น | เครื่องส่งสัญญาณอุณหภูมิ Endress+Hauser TMT162,เครื่องส่งสัญญาณอุณหภูมิพร้อมอินพุตเซ็นเซอร์สากล,เกจวัดความดันแตกต่างพร้อมการรับประกัน |
||
รายละเอียดสินค้า
1. ภาพรวมผลิตภัณฑ์
TMT162-A21331BAE เป็นเครื่องส่งสัญญาณอุณหภูมิสนาม HART® สากล 2 ช่องสัญญาณจากซีรีส์ Endress+Hauser iTEMP ออกแบบมาสำหรับการแปลงอุณหภูมิในสถานที่ การส่งสัญญาณ และการตรวจสอบเซ็นเซอร์ในโรงงานกระบวนการอุตสาหกรรม รุ่นเฉพาะนี้มาพร้อมกับตัวเรือนอะลูมิเนียม จอแสดงผลแบบหมุนได้พร้อมไฟพื้นหลัง การแยกกระแสไฟฟ้า และการรับรองพื้นที่อันตรายเต็มรูปแบบ รองรับอินพุตเซ็นเซอร์อิสระคู่สำหรับสัญญาณ RTD เทอร์โมคัปเปิล ความต้านทาน และ mV โดยแปลงสัญญาณเซ็นเซอร์อุณหภูมิหลายประเภทเป็นเอาต์พุตอะนาล็อกมาตรฐาน 4–20mA พร้อมการสื่อสารดิจิทัล HART เข้ากันได้กับอุปกรณ์สื่อสารมือถือ ระบบ DCS และ PLC สำหรับการกำหนดค่าระยะไกลและการจัดการการวินิจฉัย
2. ลักษณะทางเทคนิคหลัก
อินพุตเซ็นเซอร์คู่สากล
- รองรับ 2 ช่องการวัดอิสระสำหรับ Pt100/Pt1000 RTD, เทอร์โมคัปเปิลมาตรฐานทั้งหมด (K/J/T/S/R/B/E/N), เซ็นเซอร์ความต้านทาน (Ω) และมิลลิโวลต์ (mV)
- ฟังก์ชันสองช่องสัญญาณ: ค่าเฉลี่ย การคำนวณส่วนต่าง การเปรียบเทียบความซ้ำซ้อนของเซ็นเซอร์เพื่อความปลอดภัยในกระบวนการวิกฤต
- ความแม่นยำในการวัดสูง: ≤0.1 K สำหรับ Pt100 ภายใต้สภาวะการทำงานปกติ มีความเสถียรในระยะยาวดีเยี่ยม
การสื่อสาร HART และประสิทธิภาพทางไฟฟ้า
- โปรโตคอลมาตรฐาน HART 7, เอาต์พุตอะนาล็อก 4–20mA ที่ปรับขนาดได้; รองรับโหมดมัลติดรอป
- ช่วงแหล่งจ่ายไฟกว้าง: 11.5–42 V DC, การป้องกันขั้วย้อนกลับ, กระแสโหลดสูงสุด ≤23 mA
- การแยกกระแสไฟฟ้า 2 kV ระหว่างอินพุตเซ็นเซอร์และเอาต์พุตกระแส ลดการรบกวนของกราวด์กราวด์
- การป้องกันการเขียนพารามิเตอร์คู่: ล็อคสวิตช์ DIP ฮาร์ดแวร์ + ล็อครหัสผ่านซอฟต์แวร์เพื่อหลีกเลี่ยงการดัดแปลงโดยไม่ได้รับอนุญาต
- ค่ากระแสไฟผิดพลาดที่กำหนดค่าได้ซึ่งสอดคล้องกับ NAMUR NE43 สำหรับเซ็นเซอร์ขาด/สัญญาณเตือนลัดวงจร
เครื่องกลและตัวเรือน (การกำหนดค่า A21331BAE)

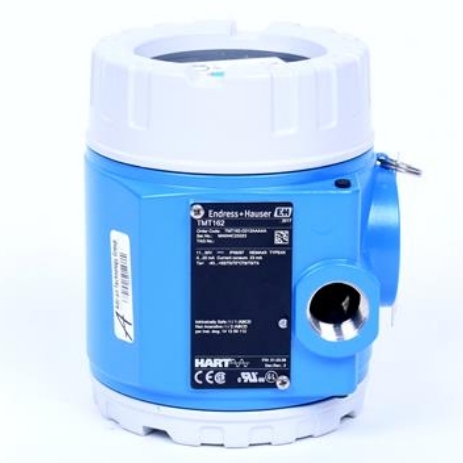

- ตัวเครื่องอะลูมิเนียมหล่อขึ้นรูปสองช่อง, การป้องกัน IP66/IP67, กันฝุ่นและกันน้ำกระเซ็น

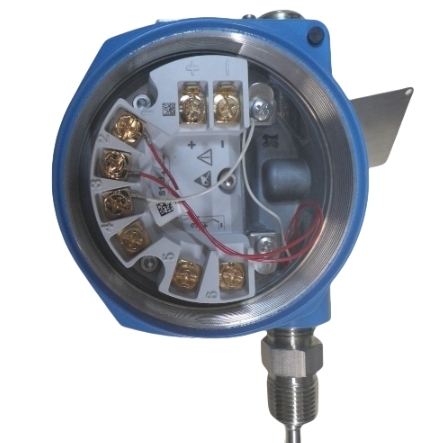

- ช่องขั้วสายไฟแยกจากกันและช่องอิเล็กทรอนิกส์ ช่วยป้องกันความชื้นในการเดินสายไฟที่ปนเปื้อนแผงวงจร

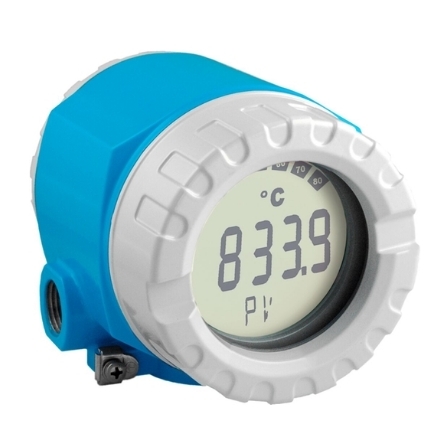

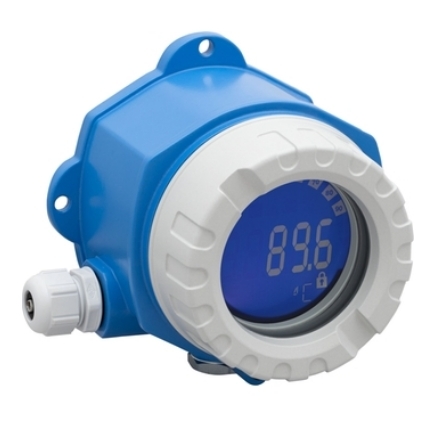

- จอแสดงผล LCD ย้อนแสงแบบหมุนได้ในตัว (ปรับได้ 90°) แสดงค่าที่วัดได้ กราฟแท่ง สถานะช่องสัญญาณ และรหัสวินิจฉัย
- พอร์ตเคเบิลแกลนด์หลายพอร์ตสำหรับการเดินสายสนามแบบยืดหยุ่น โมดูลอิเล็กทรอนิกส์กระถางขนาดกะทัดรัดต้านทานการสั่นสะเทือนและความชื้น
- อุณหภูมิแวดล้อมในการทำงาน: -40 °C ~ +85 °C
การรับรองความปลอดภัยด้านอันตรายและการทำงานระดับโลก
- การรับรองการป้องกันการระเบิด ATEX, IECEx, FM, CSA (Ex ia / Ex d / กันการติดไฟของฝุ่น) สำหรับพื้นที่อันตรายโซน 0/1/2
- ได้รับการรับรอง SIL 2 ตาม IEC 61508 สำหรับระบบเครื่องมือวัดความปลอดภัย (SIS) ตรงตามมาตรฐานอุตสาหกรรม ESD และ EMC
- มีการอนุมัติทางทะเลสำหรับการใช้น้ำมันและก๊าซนอกชายฝั่ง
ฟังก์ชั่นการวินิจฉัย NAMUR ที่ได้มาตรฐาน
การวินิจฉัยตนเองตามมาตรฐาน NAMUR NE107 เต็มรูปแบบ ระบุโดยอัตโนมัติ:
- เซ็นเซอร์วงจรเปิด, ไฟฟ้าลัดวงจร, การวัดนอกช่วง
- ความล้มเหลวของฮาร์ดแวร์เครื่องส่งสัญญาณ ความผิดปกติของแหล่งจ่ายไฟ
- หน่วยความจำผิดพลาด การสื่อสารผิดพลาด รหัสวินิจฉัยสามารถอ่านได้ผ่านจอแสดงผลหรือตัวสื่อสาร HART
3. ข้อดีหลัก
-
ความเข้ากันได้ของเซ็นเซอร์สากลแบบสองช่องทางช่วยลดสินค้าคงคลังของอะไหล่
เครื่องส่งสัญญาณตัวเดียวรองรับเซ็นเซอร์อุณหภูมิกระแสหลักทั้งหมด ช่วยให้สามารถตรวจสอบอุณหภูมิแบบจุดคู่ การคำนวณอุณหภูมิส่วนต่าง และการตรวจสอบเซ็นเซอร์ซ้ำซ้อน ลดการจัดซื้อและต้นทุนสต็อก
-
โครงสร้างที่ทนทานแบบช่องคู่สำหรับสภาพการทำงานที่สมบุกสมบัน
ห้องสายไฟและห้องอิเล็กทรอนิกส์แยกจากกันแยกความชื้น ฝุ่น และก๊าซที่มีฤทธิ์กัดกร่อน แผงวงจรแบบเต็มรูปแบบให้ประสิทธิภาพการป้องกันการสั่นสะเทือนที่เหนือกว่าสำหรับไซต์สารเคมี พลังงาน และเหมืองแร่
-
การแยกส่วนสูงช่วยลดข้อผิดพลาดในการวัดกราวด์กราวด์
การแยกกระแสไฟฟ้า 2 kV ระหว่างฝั่งเซนเซอร์และฝั่งเอาท์พุตช่วยแก้ปัญหาการเคลื่อนตัวของสัญญาณที่เกิดจากความต่างศักย์ไฟฟ้าในการเดินสายสนามแบบหลายเซ็นเซอร์ ทำให้มั่นใจได้ว่าการอ่านอุณหภูมิจะคงที่
-
การดำเนินงานในพื้นที่และระยะไกลที่สะดวก
- ท้องถิ่น: จอ LCD ย้อนแสงแบบหมุนได้สำหรับการอ่านในสถานที่โดยตรงโดยไม่ต้องใช้เครื่องมือแบบพกพา
- ระยะไกล: กำหนดค่าได้ผ่านซีรีส์ Field Xpert SFX, เครื่องมือสื่อสาร 475 HART หรือซอฟต์แวร์พีซี การปรับพารามิเตอร์ระยะไกล การสอบเทียบ และการสืบค้นข้อผิดพลาด
-
การรับรองด้านความปลอดภัยที่สมบูรณ์สำหรับอุตสาหกรรมกระบวนการที่สำคัญ
การป้องกันการระเบิดแบบรวม SIL 2 และการรับรองทางทะเลครอบคลุมโรงกลั่น ปิโตรเคมี โรงไฟฟ้า และแพลตฟอร์มนอกชายฝั่ง ซึ่งเป็นไปตามข้อกำหนดการตรวจสอบความปลอดภัยระหว่างประเทศ
-
การวินิจฉัยอัจฉริยะที่หลากหลายช่วยลดเวลาการหยุดทำงานของการบำรุงรักษาให้เหลือน้อยที่สุด
รหัสข้อบกพร่องมาตรฐานของ NAMUR ค้นหาความล้มเหลวของเซ็นเซอร์หรือเครื่องส่งสัญญาณได้อย่างรวดเร็ว ช่วยลดเวลาในการตรวจสอบสำหรับทีมบำรุงรักษาภาคสนาม การตั้งค่าพารามิเตอร์ที่ล็อคได้ช่วยป้องกันการทำงานผิดพลาดในสถานที่
-
ช่วงแรงดันไฟฟ้ากว้างและการป้องกันวงจรที่แข็งแกร่ง
ทำงานได้อย่างเสถียรด้วยไฟ DC อุตสาหกรรมที่ไม่เสถียร แรงดันไฟฟ้าเกินในตัว การเชื่อมต่อแบบย้อนกลับ และการป้องกันไฟฟ้าลัดวงจรช่วยยืดอายุการใช้งานในสภาพแวดล้อมทางไฟฟ้าที่ซับซ้อน
4. สถานการณ์การใช้งานทั่วไป
- การตรวจสอบอุณหภูมิของเครื่องปฏิกรณ์ ท่อ เตาเผา และถังเก็บในโรงงานเคมีและปิโตรเคมี
- การวัดอุณหภูมิหม้อไอน้ำ กังหัน และน้ำป้อนของโรงไฟฟ้า
- การตรวจจับอุณหภูมิน้ำมันและก๊าซบนบกและนอกชายฝั่งในพื้นที่อันตราย
- การควบคุมอุณหภูมิกระบวนการสุขอนามัยอาหาร ยา
- การตรวจติดตามวงจรอุณหภูมิในอุตสาหกรรมบำบัดน้ำ โลหะวิทยา และเหมืองแร่
- ระบบเครื่องมือนิรภัย (SIS) ประสานการป้องกันอุณหภูมิเกิน
