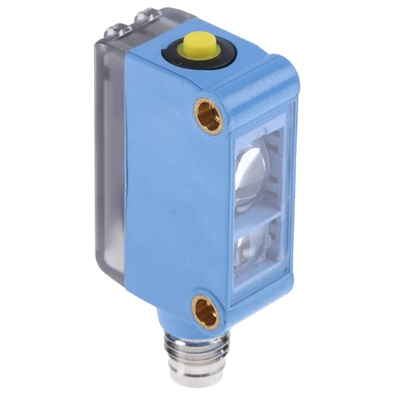

เครื่องตรวจจับ KTM-WP11282P ที่ป่วย เครื่องตรวจจับความแตกต่าง

KTM-WP11282P เป็นเซ็นเซอร์เครื่องหมายคอนทราสต์สี RGBจากซีรีส์ SICK KTM Prime ออกแบบมาเป็นพิเศษสำหรับการตรวจจับเครื่องหมายการลงทะเบียนการพิมพ์บรรจุภัณฑ์ การวางตำแหน่งฉลาก และการแบ่งแยกความแตกต่างของวัสดุในสายการผลิตอัตโนมัติความเร็วสูง ใช้แหล่งกำเนิดแสง RGB สามสีและอัลกอริธึมระดับสีเทาที่มีความแม่นยำสูงเพื่อระบุเครื่องหมายคอนทราสต์จางๆ ฟิล์มบรรจุภัณฑ์มันเงา และพื้นหลังการพิมพ์ที่ซับซ้อนได้อย่างเสถียร

• แหล่งกำเนิดแสง: RGB LED สามสี (สีน้ำเงิน 470 นาโนเมตร / สีเขียว 525 นาโนเมตร / สีแดง 625 นาโนเมตร)
• ระยะการตรวจจับสูงสุด:12.5 มม, ความคลาดเคลื่อน ±3 มม
• มิติสปอต: จุดไฟรูปแถบขนาด 1.6 มม. * 9.5 มม
• ความละเอียดระดับสีเทา: การจดจำระดับสีเทาความละเอียดสูง 20 ระดับ
• อายุการใช้งาน LED: 100,000 ชั่วโมงภายใต้อุณหภูมิแวดล้อม 25 ℃

• แรงดันไฟฟ้า: DC 12 V ~ 24 V (ความอดทน -10% ~ + 20%), ระลอก ≤ 5 Vpp
• การบริโภคปัจจุบัน: <50 mA
• เวลาตอบสนอง: 32 µs; สลับความถี่ได้ถึง15 กิโลเฮิร์ตซ์; สัญญาณกระวนกระวายใจ ≤15 µs
• ประเภทเอาต์พุต: เอาต์พุตทรานซิสเตอร์ PNP, กระแสโหลดสูงสุด 50 mA
• โหมดสวิทช์: กำหนด Light-on / Dark-on ได้
• การป้องกันในตัว: การป้องกันการกลับขั้ว, การป้องกันการลัดวงจรเอาต์พุต, การปราบปรามพัลส์ป้องกันการรบกวน
• แก้ไขความล่าช้าในการปิดเครื่อง: 32 ms; สอนพารามิเตอร์ที่บันทึกไว้ในหน่วยความจำแบบไม่ลบเลือน

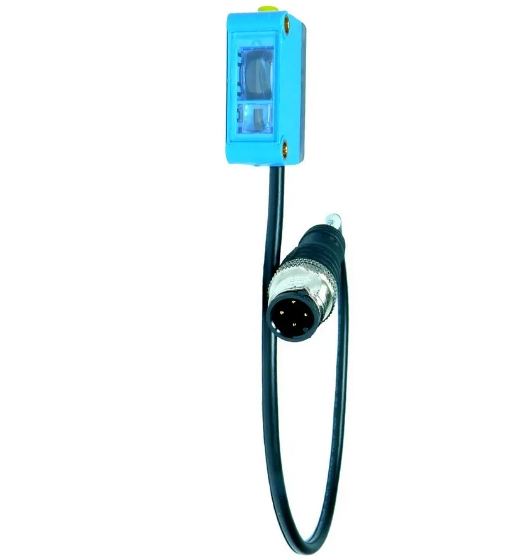

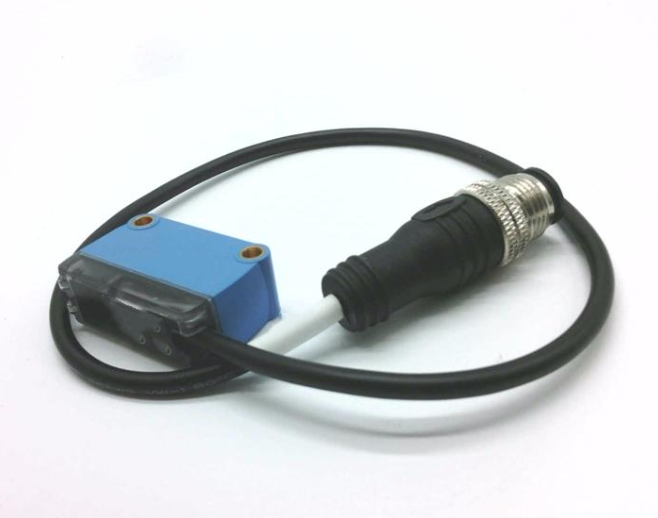

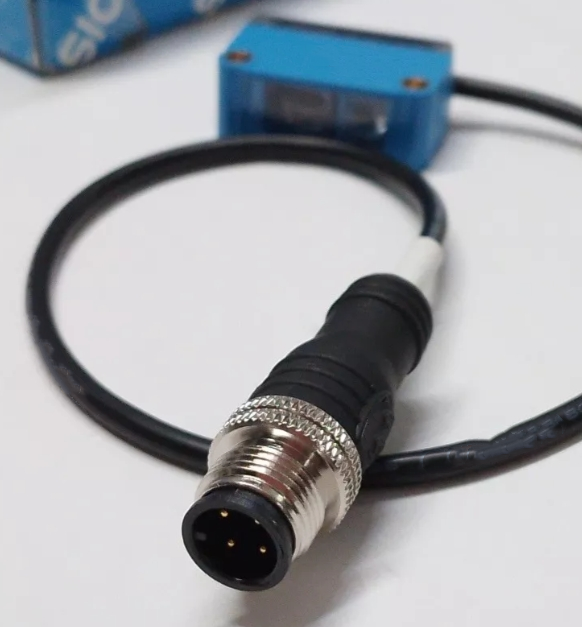

• สายเคเบิล: สายเคเบิลในตัวยาว 0.2 ม. พร้อมขั้วต่อตัวผู้ M12 4 พิน
• วัสดุตัวเรือน: พลาสติก ABS; วัสดุเลนส์: PMMA
• ระดับการป้องกัน:IP67 กันฝุ่นและกันน้ำ
• อุณหภูมิในการทำงาน: -10 ℃ ~ +55 ℃; อุณหภูมิการจัดเก็บ: -20 ℃ ~ +75 ℃
• น้ำหนักสุทธิ: เพียง 20 กรัม ขนาดเล็กกะทัดรัดเป็นพิเศษ

• ไฟแสดงสถานะ: LED สีเขียวสำหรับแหล่งจ่ายไฟ; LED สีเหลืองสำหรับเปลี่ยนสถานะเอาต์พุต
• วิธีการสอนหลายวิธี:
  1. ปุ่มออนบอร์ดการสอนแบบสองจุดแบบคงที่
  2. การสอนเกณฑ์อัตโนมัติแบบไดนามิก
  3. การสอนระยะไกลด้วยสาย ET ภายนอก รองรับการตั้งค่าพารามิเตอร์ระยะไกล PLC

1. การตรวจจับแบบปรับตัว RGB สามสี ความสามารถในการปรับตัวที่แข็งแกร่งกับเครื่องหมายที่ซับซ้อน

   สลับแหล่งกำเนิดแสงสีแดง/เขียว/น้ำเงินโดยอัตโนมัติเพื่อค้นหาช่องคอนทราสต์ที่เหมาะสมที่สุด สามารถตรวจจับเครื่องหมายสีจางๆ พื้นหลังที่พิมพ์หลายสี ฟิล์มใส และวัสดุบรรจุภัณฑ์มันสะท้อนแสงซึ่งเซ็นเซอร์สีเดียวทั่วไปไม่สามารถระบุได้ ซึ่งช่วยลดอัตราการตรวจจับที่ผิดพลาดได้อย่างมาก

2. การตอบสนองที่รวดเร็วเป็นพิเศษสำหรับสายการผลิตที่มีความเร็วสูง

   เวลาตอบสนองที่สั้นเป็นพิเศษ 32 µs และความถี่การสลับสูง 15 kHz เข้ากันได้อย่างลงตัวกับอุปกรณ์การพิมพ์ การตัด การติดฉลาก และการทำถุงด้วยความเร็วสูง ช่วยให้การติดตามและการวางตำแหน่งมีความเสถียรโดยไม่มีความล่าช้าหรือรอยขาดหายไป

3. วิธีการสอนที่ยืดหยุ่นหลายวิธีเพื่อการดีบักนอกสถานที่อย่างง่ายดาย

   สนับสนุนการสอนปุ่มท้องถิ่นและการสอนระยะไกลด้วยสายภายนอก ผู้ปฏิบัติงานสามารถตั้งค่าเกณฑ์ขั้นต่ำบนเครื่องจักรให้เสร็จสิ้น หรือคอมพิวเตอร์ส่วนบนสามารถกำหนดค่าพารามิเตอร์จากระยะไกลโดยไม่ต้องถอดชิ้นส่วนเซ็นเซอร์ สะดวกสำหรับการสลับรูปแบบอุปกรณ์และการทดสอบการทำงานเป็นชุด

4. โครงสร้างกะทัดรัดน้ำหนักเบาขนาดเล็กสำหรับพื้นที่การติดตั้งที่แคบ

   ปริมาณขนาดเล็กเป็นพิเศษและน้ำหนักเพียง 20 กรัม ติดตั้งง่ายบนแขนกล อุปกรณ์จับยึดขนาดเล็ก และตำแหน่งการติดตั้งที่จำกัดของเครื่องจักรบรรจุภัณฑ์ รูยึดแบบเกลียวมาตรฐานสำหรับการติดตั้งตัวยึดอย่างรวดเร็ว

5. การปิดผนึกระดับอุตสาหกรรม IP67 และการป้องกันวงจรที่สมบูรณ์

   โครงสร้างระดับ IP67 กันฝุ่นจากการทำงาน น้ำกระเซ็น และละอองน้ำมันเล็กน้อย การป้องกันวงจรหลายชั้นช่วยป้องกันความเสียหายจากข้อผิดพลาดในการเดินสายไฟและไฟกระชาก โดยปรับให้เข้ากับสภาพแวดล้อมโรงงานบรรจุภัณฑ์ที่รุนแรง

6. ป้องกันการรบกวนที่มั่นคงและอายุการใช้งานยาวนาน

   ตัวกรองสัญญาณรบกวนแบบป้องกันพัลส์แบบดิจิตอลช่วยลดความผันผวนของสัญญาณที่เกิดจากการกะพริบของแสงโดยรอบและการสั่นสะเทือนทางกล RGB LED ที่มีอายุการใช้งานยาวนานช่วยลดความถี่ในการบำรุงรักษาและต้นทุนการเปลี่ยนชิ้นส่วนเพื่อการทำงานต่อเนื่องตลอด 24 ชั่วโมงทุกวัน

7. อินเทอร์เฟซอุตสาหกรรมมาตรฐานพร้อมความเข้ากันได้ดีเยี่ยม

   เอาต์พุต PNP ตรงกับ PLC กระแสหลัก ตัวควบคุมเซอร์โว และโมดูลตัวนับ ขั้วต่อมาตรฐาน M12 4 พินเป็นสากลสำหรับอุปกรณ์สายไฟระบบอัตโนมัติทางอุตสาหกรรม

• การติดตามเครื่องหมายจดทะเบียนสำหรับแท่นพิมพ์ เครื่องตัด และเครื่องเคลือบ
• การตรวจจับและการวางตำแหน่งฉลากสำหรับเครื่องติดฉลาก
• การยืนยันตำแหน่งการตัดและปิดผนึกถุงบรรจุภัณฑ์
• การนับและการตรวจสอบวัสดุในสายการผลิตบรรจุภัณฑ์ยา อาหาร และสารเคมีรายวัน
• ขอบฟิล์มบรรจุภัณฑ์ที่ยืดหยุ่นและการจดจำเครื่องหมายสี
