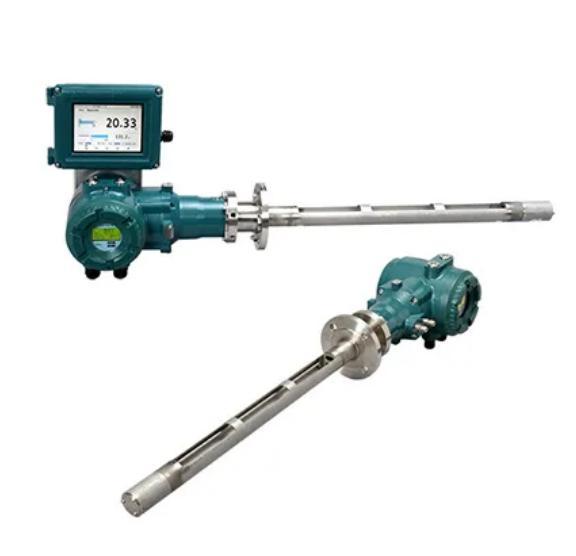

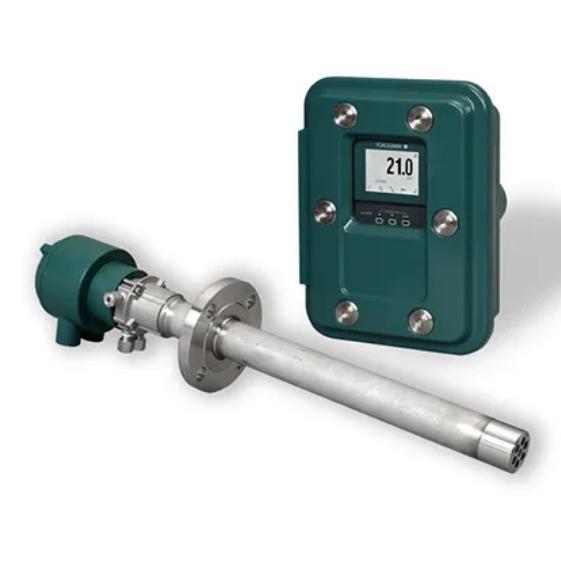

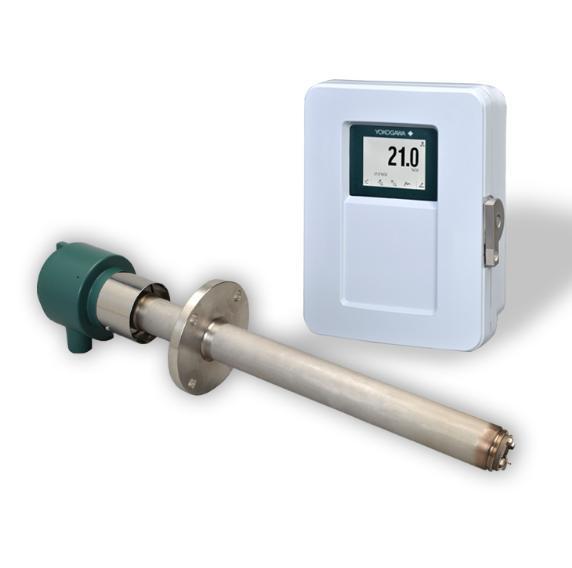

โยโกกาวะ ZR22G เครื่องวิเคราะห์ออกซิเจน/ความชื้น

• ไม่จําเป็นต้องใช้ระบบการเก็บตัวอย่างก๊าซที่ซับซ้อน การใส่ซอนด์ตรงเข้าไปในท่อ/เตา เพื่อวัดก๊าซควันร้อนอย่างต่อเนื่อง
• หลักการตรวจจับเซลล์ซิลดซิรคอนิยมสนับสนุนโหมดการวัดแบบสองแบบ: ความถี่ของออกซิเจนและความชื้นของปั๊มอุณหภูมิสูง
• การตอบสนองที่รวดเร็วมาก: 90 เปอร์เซ็นต์ใน 5 วินาที เหมาะสําหรับการควบคุมการเผาไหม้ในเวลาจริง
• ระยะการวัดที่กว้าง:
  • O2: 0.01 ~ 100 vol%
  • คัน H2O: 0 ~ 100 vol%
  • อัตราส่วนผสม: 0 ~ 1,000 kg/kg โยโกกาวะ E...

• โซนด์มาตรฐาน: ก๊าซกระบวนการ 0 ~ 700 °C
• ตัวปรับอุณหภูมิสูง ZR22P: ขยายช่วงการวัดถึง 1800 °C (ตัวเลือกท่อ SiC สําหรับอุณหภูมิสูงสุด)

• ระยะมาตรฐาน: -5 ~ +20 kPa
• โมดูลการชดเชยความดันแบบตัวเลือก สําหรับ -0.725 ~ +36.3 psi ความดันเตาปูนที่แปรปรวน

• อุณหภูมิการทํางานของแอมบอร์มอง: -20 ~ + 150 °C
• วัสดุที่เปียก: SUS316 สแตนเลส, หลักเซรามิกซิรคอนีย์
• ความยาวการใส่หลายตัวมีให้เลือก: 0.15m / 0.4m / 0.7m / 1.0m ถึง 5.4m, การเชื่อมต่อ flange สามารถปรับแต่งได้
• รูปแบบการให้อากาศ 3 แบบ: พัดลมโดยธรรมชาติ, อากาศแห้งตามเครื่องมือ, การให้อากาศด้วยแรงดัน

• ความแม่นยําของออกซิเจน: ± 3% FS สําหรับ O2 ปริมาณ 25 0; ± 5% FS สําหรับ O2 100 0
• ความแม่นยําของความชื้น: ±2 vol% H2O ภายใต้ความดันคงที่; ±3 vol% ภายใต้ความชุ่มชื่น ±2 kPa
• ความเคลื่อนไหวต่ํา: ความเคลื่อนไหว 0 และความเคลื่อนไหว span ≤ ± 2% FS ต่อเดือนสําหรับออกซิเจน
• ความซ้ําได้ ≤ ± 0.5% FS สําหรับช่วงปริมาณออกซิเจนต่ํา (0?? 5 vol%) Yokogawa E...
• โมดูลการทําความร้อนที่ติดตั้ง ควบคุมอุณหภูมิของเซลล์ซิรคอนิยมได้โดยอัตโนมัติ

• เซลล์เซ็นเซอร์ซิกโคนิโอที่แยกออก + การประกอบเครื่องทําความร้อน: สามารถเปลี่ยนได้ในสถานที่โดยไม่ต้องถอนซอนด์ทั้งหมดออกจากท่อ, ลดเวลาหยุดทํางานและค่ารักษาอย่างมากYokogawa E...
• โครงสร้างบล็อบแบ็คแบบตัวเลือก เพื่อกําจัดฝุ่น ผงและทาร์ที่สะสมบนปลายซอนด์ ยืดอายุการใช้งานในก๊าซควันที่มีฝุ่น
• ทางเข้าก๊าซปรับขนาดที่เข้าถึงด้านหน้าสําหรับปรับขนาดก๊าซศูนย์/สแปน โดยไม่ถอด
• บ้าน flange ปั่น, การตั้งตั้งทิศทางยืดหยุ่นสําหรับพื้นที่อุตสาหกรรมแคบ

เมื่อจับคู่กับเครื่องแปลง ZR402G/ZR802G ตัวเลือกการออกสัญญาณครบถ้วน:

• การออกแบบแบบอานาล็อกแบบแยกแยก 4 ′′ 20mA (ความจุสูงสุด 550Ω)
• ระบบสื่อสารดิจิตอล: HART 7, RS485 Modbus RTU, Ethernet Modbus TCP
• ติดต่อเรเล่หลายช่อง: สามารถตั้งค่าสัญญาณเตือน O2 สูง/ต่ํา, การเตือนการบํารุงรักษา, สถานะการปรับขนาด, เครื่องกดลมกลับ, สัญญาณการวินิจฉัยความผิดพลาด

การติดตามสภาพสุขภาพของซอนด์แบบต่อเนื่องในเวลาจริง

1. เตือนการเก่าและความเสื่อมของเซลล์ซิกอร์คอนิยา
2. การตรวจพบอุณหภูมิที่ผิดปกติของเครื่องทําความร้อน
3. เตือนความดันอัดอากาศ
4. การเตือนในระยะเร็วเกี่ยวกับความสกปรกบนพื้นผิวของ sond/การอุดตันของเถ้า
5. ลงบันทึกความผิดพลาดเต็มที่เก็บไว้ในตัวแปลงเพื่อแก้ปัญหาที่สามารถติดตามได้

• การเตือนการบํารุงรักษาแบบคาดการณ์ ลดความถี่ในการตรวจสอบออฟไลน์ที่ไม่จําเป็น

• มาตรฐาน ZR22G: การป้องกันอุตสาหกรรมทั่วไป IP66
• มีตัวแบบกันระเบิด ZR22S ที่ได้รับการรับรอง ATEX, FM, CSA, IECEx สําหรับพื้นที่เผาไหม้อันตรายชั้น I Div 1
• สอดคล้องกับมาตรฐานความปลอดภัย IEC61010 ได้รับการรับรอง RoHS

1. โรงไฟฟ้าน้ําเต้า, ระบบควบคุมออกซิเจนก๊าซควันจากโรงเผาผลาญ เพื่อประหยัดพลังงานและลด NOx
2. ติดตามบรรยากาศการเผาปูนอากาศอากาศอากาศอากาศอากาศอากาศอากาศ
3. โฟนปิโตรเคมี โฟนทําความร้อน ปรับปรุงการเผาไหม้
4. ผง & กระดาษ อาหาร ผ้า ระบบควบคุมความชื้นในเตาอบแห้งอุณหภูมิสูง
5. การตรวจสอบอากาศในเตาบําบัดความร้อนอุตสาหกรรม

1. ระบบการเก็บตัวอย่างถูกกําจัด: ไม่มีเครื่องเย็น, เครื่องกรอง, ปั๊มและการบํารุงรักษาท่อการเก็บตัวอย่างเป็นประจํา
2. เซ็นเซอร์แบบโมดูลที่เปลี่ยนได้ ลดค่าอะไหล่
3. อุปกรณ์เสริมบล็อคแบ็คขยายอายุการใช้งานของโซนด์ในก๊าซฝุ่น
4. การควบคุมออกซิเจนอย่างแม่นยํา ปรับปรุงประสิทธิภาพการเผาไหม้ ลดการบริโภคเชื้อเพลิง และลดการปล่อยปนเปื้อนจากก๊าซออก
